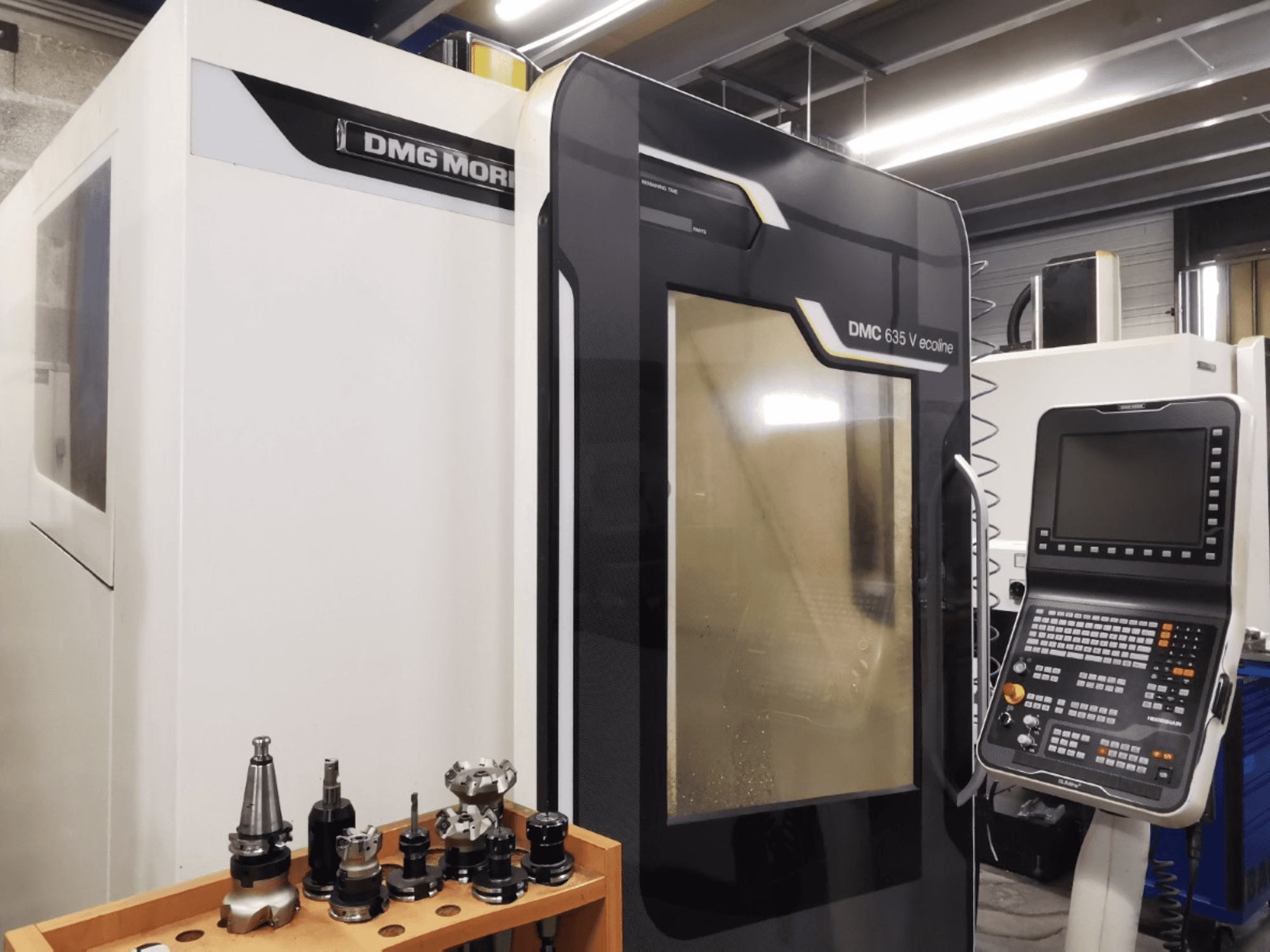

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Controllo: HEIDENHAIN TNC 620 (MC 7420D / tastiera TE 7150 / pannello SLIMline)

- Numero di assi: 3 (X, Y, Z)

- Corsa asse X: 635 mm

- Corsa dell'asse Y: 510 mm

- Corsa dell'asse Z: 460 mm

- Superficie di serraggio del piano: 790 x 560 mm

- Carico massimo del piano (al centro): 600 kg

- Scanalature a T del piano: 4 / 14H12, distanza 100 mm (1 scanalatura di riferimento 14H7)

- Altezza del piano dal pavimento: 720 mm

- Gamma di velocità del mandrino: 20 - 12.000 giri/min (1/min)

- Potenza di azionamento del mandrino (40% ED / 100% ED): 13 kW / 9 kW

- Coppia del mandrino (40% ED / 100% ED): 83 Nm / 57 Nm

- Cono utensile / Interfaccia: SK40 (DIN 69871 / ISO 7388/2 Tipo A o DIN 69872 Forma A/B)

- Forza di serraggio utensile: 8 kN

- Capacità del magazzino utensili: 30 posizioni

- Diametro massimo utensile (vuoto adiacente / pieno): 130 mm / 80 mm

- Lunghezza massima utensile: 300 mm

- Peso massimo dell'utensile: 6 kg (carico totale massimo del magazzino utensili: 90 kg)

- Avanzamento rapido (X / Y / Z): 30 m/min

- Velocità di avanzamento (X / Y / Z): Programmabile in modo continuo fino a 20.000 mm/min

- Risoluzione di posizionamento / Incertezza: 1 µm / 16 µm (VDI/DGQ 3441)

- Capacità serbatoio refrigerante: ~120 l

- Peso della macchina: ~3.900 kg (3.950 kg con magazzino da 30 utensili)

- Potenza apparente: 17 kVA

- Corrente nominale di linea (In max): 28 A

- Fusibile principale: 35 A (capacità di interruzione in cortocircuito: 0,35 kA)

- Alimentazione: 400 V CA (3/N/PE), 50/60 Hz

- Tensione di comando: 24 V CC / 230 V CA

- Pressione di alimentazione pneumatica: 5,5 - 8,0 bar (Consumo d'aria: 30 m³/h senza spurgo; +20 m³/h in continuo)

- Dimensioni della macchina (L x P x A): 1.880 mm (2.265 mm con serbatoio del refrigerante) x 2.441 mm x 2.742 mm (altezza minima di trasporto: 2.330 mm)

- Ingombro a terra richiesto: 4.500 x 4.400 mm
