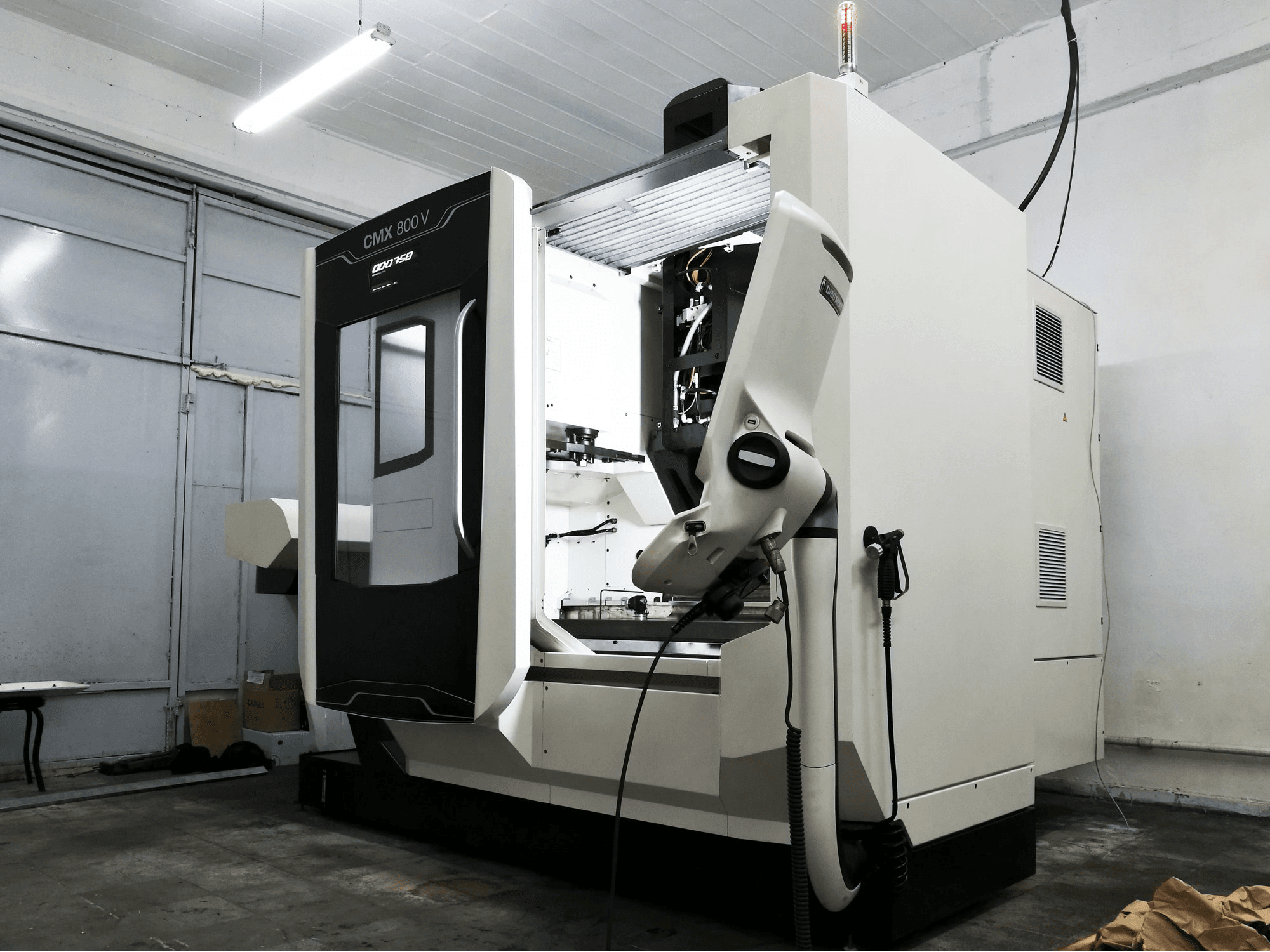

DMG MORI CMX 800 V

Informazioni generali

• Lunghezza macchina: 3395 mm
• Larghezza macchina: 2747 mm
• Altezza macchina: 2937 mm
• Peso della macchina: 5450 kg

Sistema di controllo

• Marca: Siemens
• Modello: SINUMERIK 840D sl
• Interfaccia: RJ-45, USB
• Comando a distanza: Si

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 0-12000 1/min
• Potenza motore mandrino: 13 kW
• Cono di adattamento: SK 40

Movimento

• Movimento ASSE-X: 800 mm
• Alimentazione di lavoro ASSE-X: 1-30000 mm/min
• Forza di avanzamento ASSE-X: 5 kN
• Corsa rapida ASSE-X: 36 m/min
• Movimento ASSE-Y: 560 mm
• Alimentazione di lavoro ASSE-Y: 1-30000 mm/min
• Forza di avanzamento ASSE-Y: 5 kN
• Corsa rapida ASSE-Y: 36 m/min
• Movimento ASSE-Z: 510 mm
• Alimentazione di lavoro ASSE-Z: 1-30000 mm/min
• Forza di avanzamento ASSE-Z: 5 kN
• Corsa rapida ASSE-Z: 30 m/min

Pezzo in lavorazione

• Peso del pezzo in lavorazione: 800 kg

Piano di lavoro

• Lunghezza esterna: 1100 mm
• Larghezza esterna: 560 mm
• Dimensioni sedi utensili: 18 mm
• Numero di sedi per utensili: 5
• Distanza tra: 100 mm

Utensili

• Sedi in magazzino: 30
• Peso massimo: 8 kg
• Diametro massimo utensile: 80/125 mm
• Lunghezza massima utensile: 300 mm

Media

• Collegamento elettrico principale: 400 V / 50Hz
• Consumo di energia: 32 kVA
• Trasportatore di trucioli: Si
• Raffreddamento interno: Si
