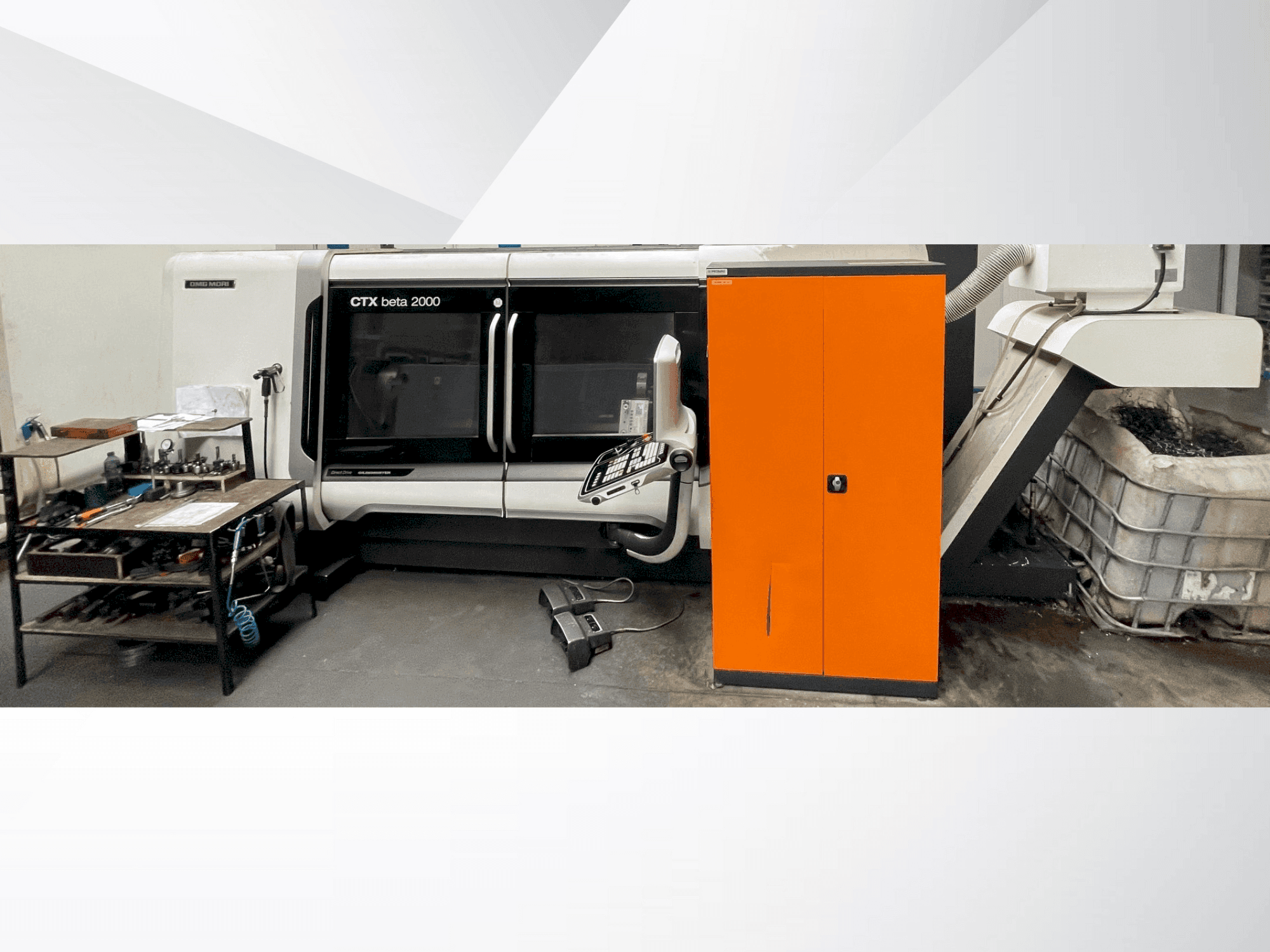

DMG MORI - CTX 2000PL-TUR-DMG-2020-00002

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Un gran numero di supporti di tornitura per torrette vdi 50, supporti per la dentatura di ingranaggi, scanalature, denti di ingranaggi, ecc. , portablocco grande (sauter) per utensili di alesatura, attacco per fresatura angolare pilotato (mt), 2 × supporti diritti pilotati (ews).
• Traslazione della slitta x / ±y / z: 415 / ±75 / 2025 mm
• Capacità olio idraulico: circa 40 l
• Pressione massima: 90 bar
• Pressione del dispositivo di serraggio (max): 10-70 bar
• Capacità del serbatoio del refrigerante: circa 250 l
• Potenza della pompa: 0. 85 kw
• Portata nominale della pompa a 5 bar: 20 l/min
• Temperatura ambiente: da +15 a +35 °c
• Umidità relativa massima dell'aria: 75%

Vantaggi tecnici della macchina

• Ism102: 33 kw
• Ism102plus: 40 kw di coppia (100% ed)
• Ism102: 580 nm
• Ism102plus: 1700 nm
• Spinta (s6 - 40%): 9 / 9 / 13 kn
• Lunghezza massima di rotazione: 2000 mm
• Capacità della barra: 102 mm
• Diametro del mandrino di serraggio: 315 mm
• Sistema di utensili: din 69880 (vdi 3425, pagina 2)
• Diametro del gambo dell'utensile: 50 mm

Informazioni extra

Macchina ancora sotto tensione. La macchina è dotata di sistema di aspirazione dei fumi, convogliatore di trucioli, sistema di controllo Siemens CELOS con touchscreen, contropunta automatica, unità di appoggio automatica, mandrino a serraggio idraulico e pressione del refrigerante aumentata attraverso il mandrino dell'utensile.
