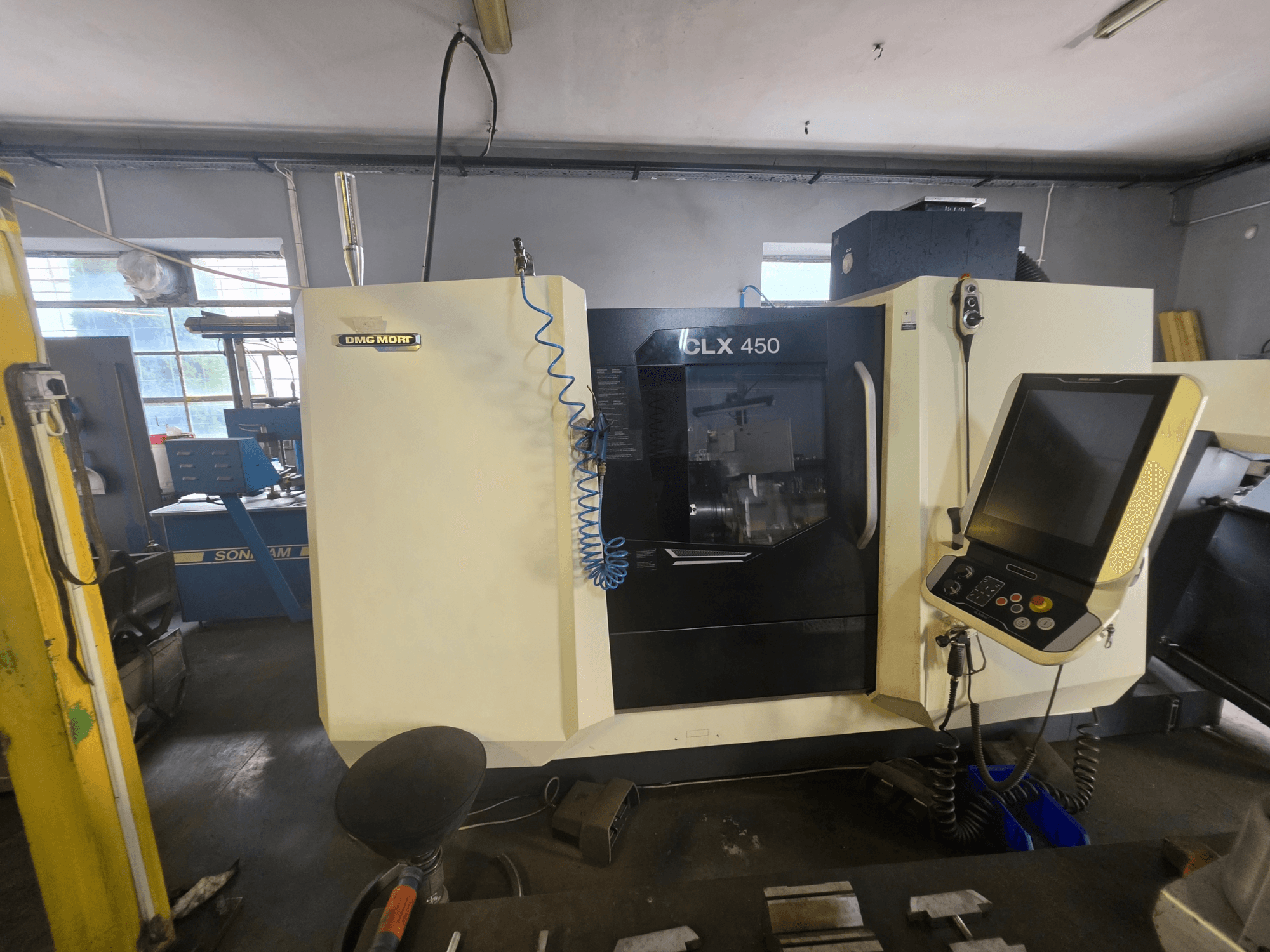

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Controllo: Siemens 840D con ShopTurn

• Interfaccia operatore (HMI): DMG MORI SLIMline Multi-Touch, touchscreen da 19"

• Ore di funzionamento del mandrino: circa 2.928 h

Capacità di lavorazione e assi

• Assi: X, Y, Z; asse C su mandrino principale e contromandrino

• Diametro massimo di tornitura: 400 mm

• Diametro di tornitura sul bancale: 700 mm

• Diametro di lavoro sul carrello trasversale: 370 mm

• Avanzamento rapido: X/Z 30 m/min; Y 22,5 m/min

Mandrino principale

• Punta del mandrino: A2-8

• Capacità barra: 80 mm

• Potenza: 25,5 kW (40% ED) / 17 kW (S1)

• Coppia: 426 Nm (40% ED) / 283 Nm (S1)

• Funzione di regolazione differenziale della pressione di serraggio

Contamandrino

• Velocità massima: 5.000 giri/min

• Punta del mandrino: A2-6

• Potenza: 14 kW (40% ED) / 13 kW (S1)

• Coppia: 192 Nm (40% ED) / 171,5 Nm (S1)

• Funzione di regolazione differenziale della pressione di serraggio

• Lavaggio interno del mandrino

• Funzione contropunta ausiliaria

Torrella portautensili e utensili motorizzati

• Torrella VDI 40 a 12 posizioni con 6 stazioni BT aggiuntive

• Utensili motorizzati: fino a 4.000 giri/min

• Potenza/coppia degli utensili motorizzati: 5,44 kW (40% ED) / 20 Nm (40% ED)

Dotazione/opzioni (integrate nella macchina)

• Pacchetto di configurazione: sistema di alimentazione del refrigerante a 12 bar; pistola di lavaggio con refrigerante a 5 bar

• Pacchetto di serraggio sicuro

• Connettività: DMG MORI IoTconnector; DMG MORI Messenger V4

• Opzioni software Siemens: Multi Threading 2.0; velocità mandrino variabile; ciclo di troncatura sull’asse Y; ciclo di brocciatura per scanalature

Dati elettrici

• Tensione di alimentazione: 400 V ±10%, 50 Hz

• Fasi: L1, L2, L3, N, PE

• Carico allacciato: 39 kVA

• Corrente nominale massima: 56 A
