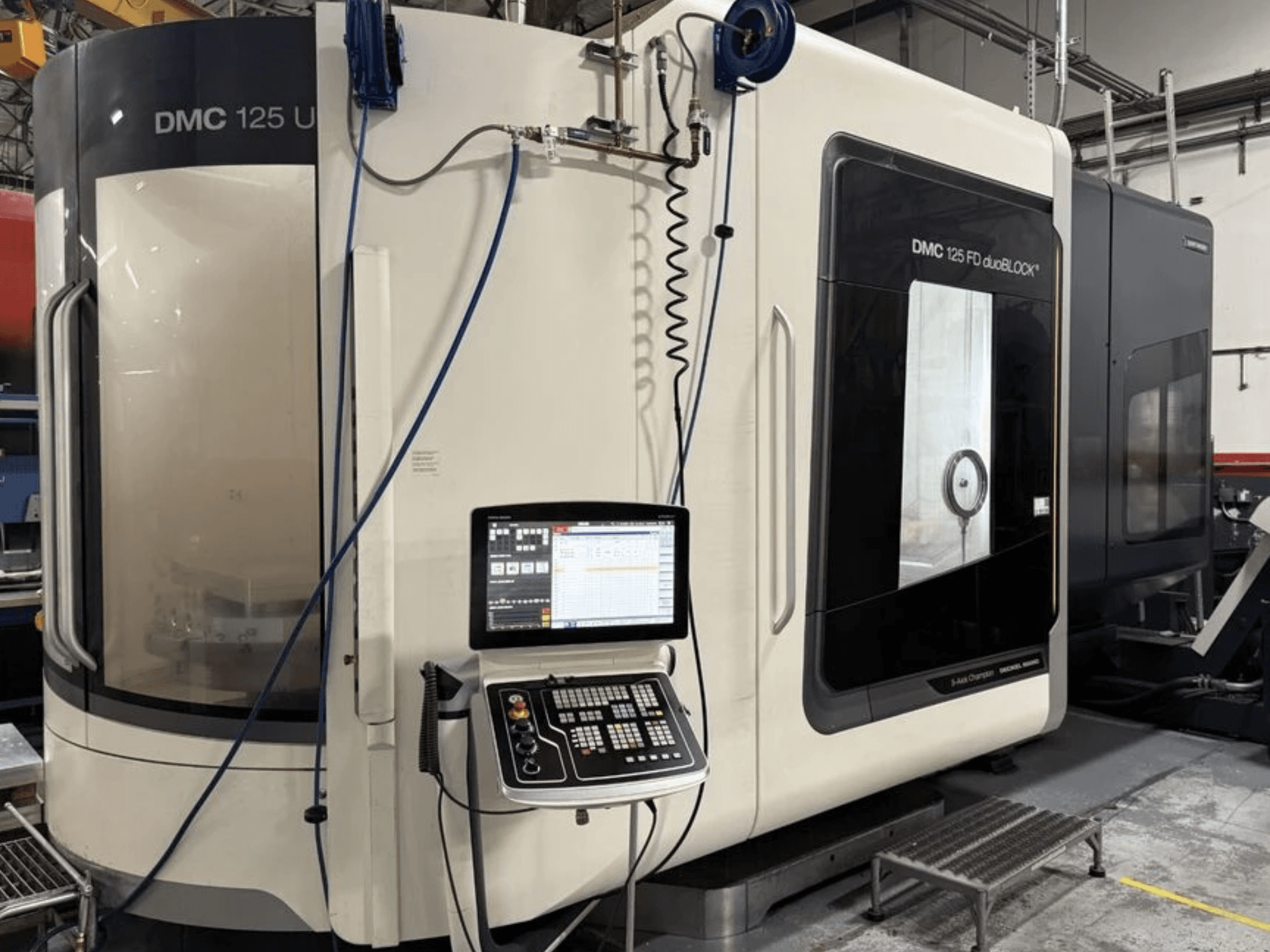

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Numero di assi: 5 assi (X, Y, Z, testa di fresatura universale sull'asse B, tavola rotante a controllo numerico sull'asse C)

- Campo di lavoro / Corsa (X x Y x Z): 1.250 mm x 1.250 mm x 1.000 mm

- Mandrino di azionamento principale: speedMASTER 15.000 giri/min (opzione HSK-A 63 DIN 69893 installata)

- Potenza del mandrino: 46 kW (40% ED) / 30 kW (100% ED)

- Coppia del mandrino: 200 Nm (40% ED) / 130 Nm (100% ED)

- Testa di fresatura: testa di fresatura universale con asse B controllato

- Sistema di controllo: CELOS con Heidenhain TNC 640 (ERGOline Touch Control da 21,5")

- Magazzino utensili: magazzino a 3 ruote con 273 posti

- Stoccaggio pallet / Automazione: RPS 7 (Round Pallet Storage System 7) comprensivo di 5 pallet (1.000 mm x 800 mm) + 2 pallet macchina (capacità totale del sistema: 7 pallet)

- Lavorazione dei pallet: lavorazione "grezza" (senza scanalature a T e reticolo, con boccole di centraggio)

- Sistema di raffreddamento: serbatoio del refrigerante da 980 l, alimentazione interna del refrigerante a frequenza controllata (IKZ) regolabile da 10 a 80 bar (portata teorica 31 l/min)

- Filtrazione / Aspirazione: Unità meccanica di aspirazione della nebbia d’olio e di emulsione (portata 1.600 m³/h)

- Sistemi di misura e sonde: sonda a contatto a infrarossi Heidenhain TS 460, unità di misura utensili nell’area di lavorazione Blum Laser DIGILOG, pacchetto software di calibrazione 3D quickSET

- Protezione e messa a punto della macchina: MPC (Machine Protection Control), ATC (Application Tuning Cycle)

- Identificazione utensili: sistema di identificazione utensili tramite codice QR (lettore Datalogic)

- Attrezzature ausiliarie: Finestra di ispezione rotante, trasportatore trucioli, pistola di lavaggio del refrigerante, aria compressa attraverso il centro del mandrino, volantino elettronico

- Peso lordo totale della macchina: 49.965 kg

- Peso netto totale della macchina: 46.915 kg

- Dimensioni di trasporto della macchina base (L x P x A): 650 cm x 350 cm x 375 cm

- Dimensioni del magazzino tondo RPS7 (L x P x A): 600 cm x 450 cm x 310 cm

- Dimensioni del magazzino ruote (L x P x A): 500 cm x 240 cm x 350 cm
