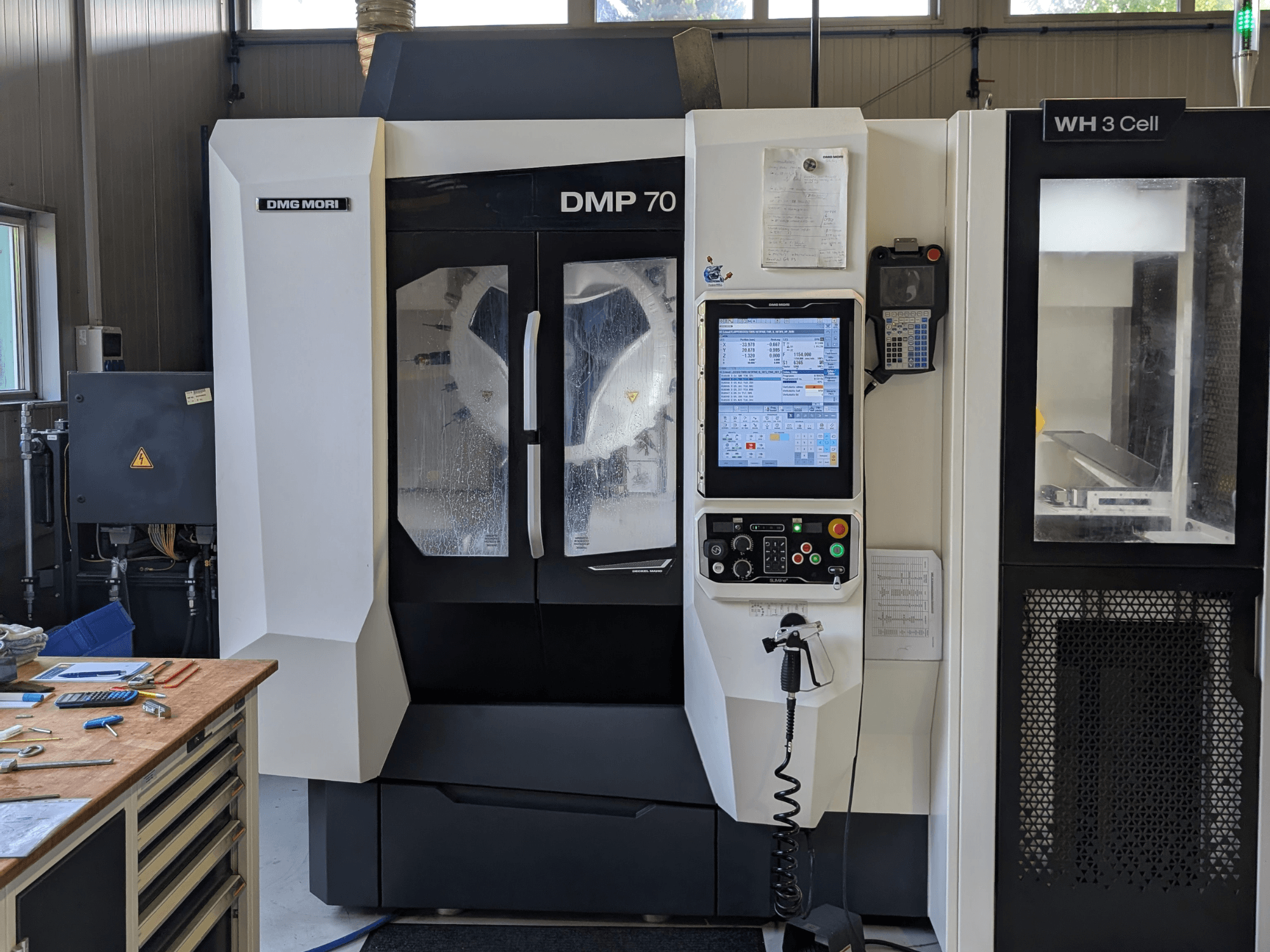

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fase: L1/L2/L3/N/PE

- Potenza assorbita: 30 kVA

- Corrente massima (A In max): 43,5 A

- Corrente nominale: 50 A

- Corrente di cortocircuito (V max): 5 kA / 440 V max.

- Tensione: 400 V ±10%

- Frequenza: 50 Hz

- Tensione di comando CA: 230 V

- Tensione di comando CC: 24 V

- Controllo: 3D Control Siemens 840D SL Operate

- Attacco utensile: BBT30

- Tavola di lavoro: tavola rotante e inclinabile a controllo numerico integrata, funzionamento simultaneo a 5 assi

- Campo di rotazione asse A: -120° / +100°

- Funzionamento asse C: continuo (senza fine)

- Carico massimo asse C: 100 kg

- Diametro del tavolo sull'asse C: Ø290 mm

- Azionamenti: azionamenti a coppia con misurazione diretta della corsa sugli assi A e C

- Pacchetti software: Sinumerik MDynamics a 5 assi, modello dati 3D per la simulazione

- Opzioni tavola: sistema di serraggio pneumatico (1 circuito)

- Gestione del refrigerante e dei trucioli: trasportatore trucioli, pacchetto di produzione con filtro a nastro e alimentazione interna del refrigerante a 40 bar (IKZ), soffiaggio aria attraverso il centro del mandrino, soffiaggio aria esterno, sistema di separazione della nebbia d’olio e di emulsione

- Misurazione e monitoraggio: kit di tastatori 3D RENISHAW, monitoraggio della rottura degli utensili e misurazione interna alla macchina, predisposizione per 3D quickSET

- Opzioni generali: Modalità operativa 3, Conformità CE

- Interfaccia di automazione: interfaccia di automazione per automazione esterna sul lato destro

- Sistema di automazione: DMG MORI WH 3 Cell

- Braccio robotico: robot Fanuc LR Mate 200iD/7L giallo a 6 assi

- Pinza robotica: pinza doppia PGN64

- Componenti di automazione: 10 cassetti DMG, scivolo NIO, stazione di allineamento, cassetto di misurazione, sistema di inserimento materia prima, set di pinze, accessori

- Ore di funzionamento della macchina (dallo schermo di controllo): Tempo di funzionamento della macchina: 22.918:34 h; Tempo di esecuzione del programma: 20.920:40 h; Tempo di funzionamento del mandrino: 18.815:51 h
