- ➤ EMAG VL5 i DSL usata | Tornio verticale in vendita

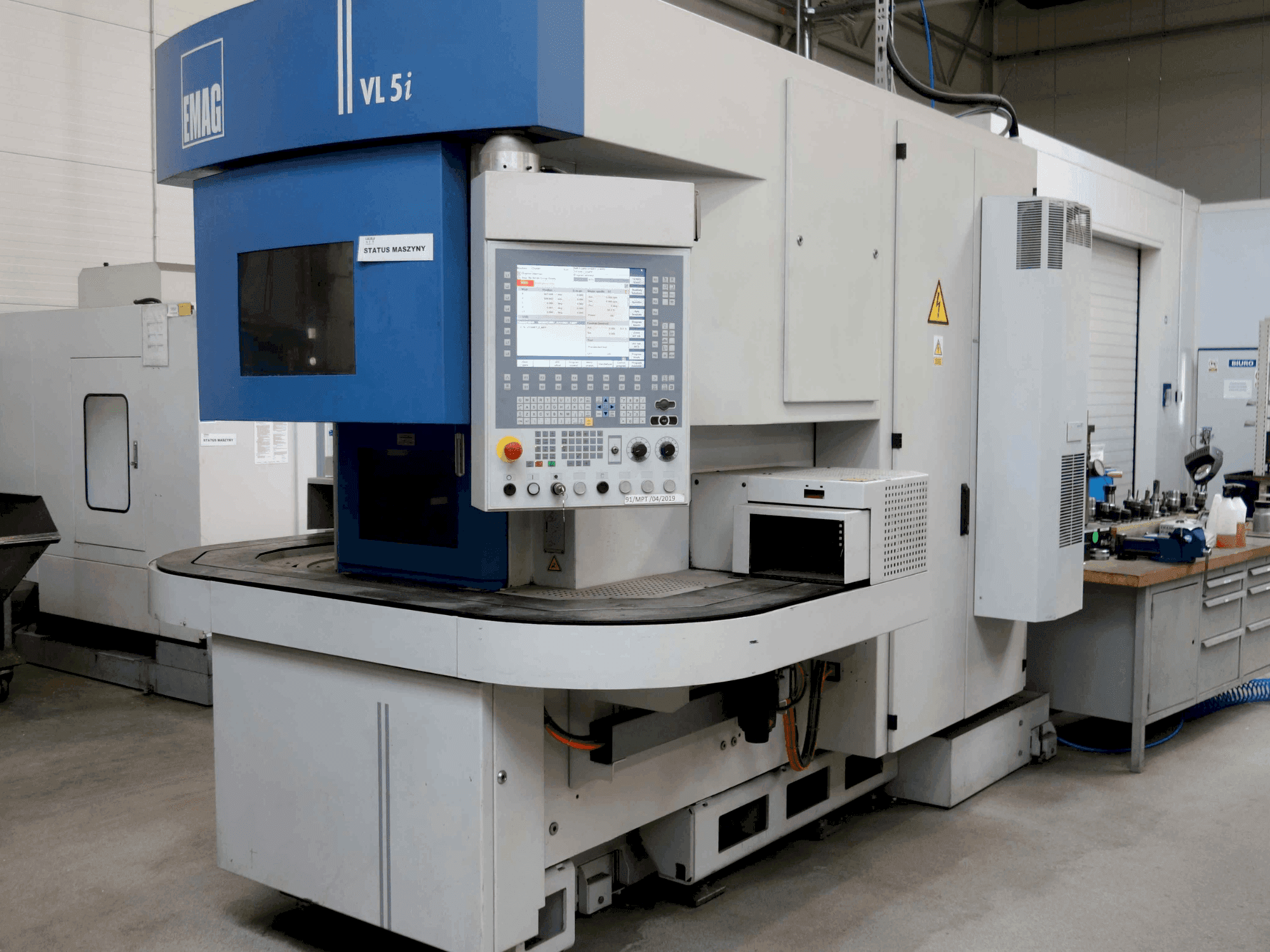

Questo tornio verticale EMAG VL5 i DSL è stato prodotto nel 2014. È dotato di un potente azionamento del mandrino principale da 18 kW e di un intervallo di velocità compreso tra 0 e 4500 giri/min. Dotata di un sistema di controllo Siemens SINUMERIK 840Dsl e di una robusta torretta a flangia EMAG a 12 posizioni, garantisce un funzionamento preciso ed efficiente. È ideale per la lavorazione di pezzi fino a 6 kg grazie al suo mandrino idraulico specializzato. Per ulteriori informazioni su questa tornitrice verticale, non esitate a contattarci.
Panoramica
- marca: EMAG
- anno: 2014
- MODELLO: EMAG VL5 i DSL
- tipo di applicazione: Tornitura
- Località: Polonia
- tipo di macchina: Tornio verticale
- marca unità di controllo: SIEMENS
Informazioni tecniche - EMAG EMAG VL5 i DSL
Unità di controllo
- Marca del controllo: SIEMENS
- Modello del controllo: SINUMERIK 840Dsl
Dimensioni
- Profondità macchina: 3900 mm
- Altezza macchina: 3200 mm
- Lunghezza macchina: 3120 mm
- Peso macchina: 7500 kg
Movimento
- Numero di assi: 2
- Corsa asse X: 745 mm
- Corsa asse Z: 300 mm
Specifiche tecniche
- Utensili azionati: Sì
- Diametro pezzo max: 220 mm
- Altezza pezzo max: 175 mm
- Potenza mandrino: 18 kW
- Velocità mandrino: 4500 RPM
- Raffreddamento attraverso il mandrino: Sì
Informazioni aggiuntive
- Diametro massimo del mandrino: 250 mm
- Diametro massimo di rotazione: 270 mm
- Capacità standard dell'automazione in configurazione chiusa: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Carico totale massimo ammesso per l'automazione: 175 kg
- Lunghezza catena: 224 pollici
- Numero di maglie della catena: 224
- Passo della catena: 1 pollice (25,4 mm)
- Tempo di carico: 2-4 s
- Flangia mandrino (DIN 55026): misura 6
- Diametro del cuscinetto anteriore del mandrino: 110 mm
- Potenza del motore asincrono CA di azionamento principale (100/40% ED): 18 / 27 kW
- Coppia di azionamento principale (100/40% ED): 200 / 300 Nm
- Velocità angolare: 850 giri/min
- Velocità di avanzamento rapido X: 60 m/min
- Velocità di avanzamento rapido Z: 30 m/min
- Forza di avanzamento X e Z: 10 kN
- Diametro vite a ricircolo di sfere X / Z: 40 mm
- Portautensili: torretta a 12 posizioni, attacco con gambo cilindrico DIN 69880 (VDI 40)
- Diametro del gambo dell'utensile: 40 mm
- Lunghezza massima dell'utensile, compreso il portautensile: 190 mm
- Cerchio di interferenza massimo dell’utensile: 760 mm
- Velocità massima degli utensili motorizzati: 6000 giri/min
- Velocità angolare degli utensili motorizzati: 3000 giri/min
- Potenza massima degli utensili motorizzati: 8,5 kW
- Coppia massima degli utensili motorizzati (10/40/100% ED): 40 / 24 / 15 Nm
- Alimentazione / Tipo di corrente: 3 ~
- Frequenza: 50 Hz
- Tensione di esercizio: 400 V
- Tensione di comando generale (CC): 24 V
- Tensione di comando valvola / CA: 24 V (CC) / 230 V (CA)
- Alimentazione luci: 24 V
- Potenza di collegamento: 36 kW
- Corrente nominale: 64 A
- Fusibile di alimentazione: 80 A
- Norma di esecuzione elettrica: VDE 0113
- Lunghezza, compreso il trasportatore di trucioli: 4185 mm
Dotazione aggiuntiva, non inclusa
Capacità serbatoio refrigerante: 360 litri
Vantaggi della macchina
Vantaggi tecnici della macchina
Elevata precisione di lavorazione, velocità di traslazione rapide, elevata velocità massima degli utensili motorizzati
Macchina progettata per il funzionamento a turno singolo
Temperatura ambiente massima: fino a 30 °C
Umidità massima: 50%
Livello di pressione sonora: 78 dB(A)
Ulteriori informazioni
Macchina ancora sotto tensione
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
