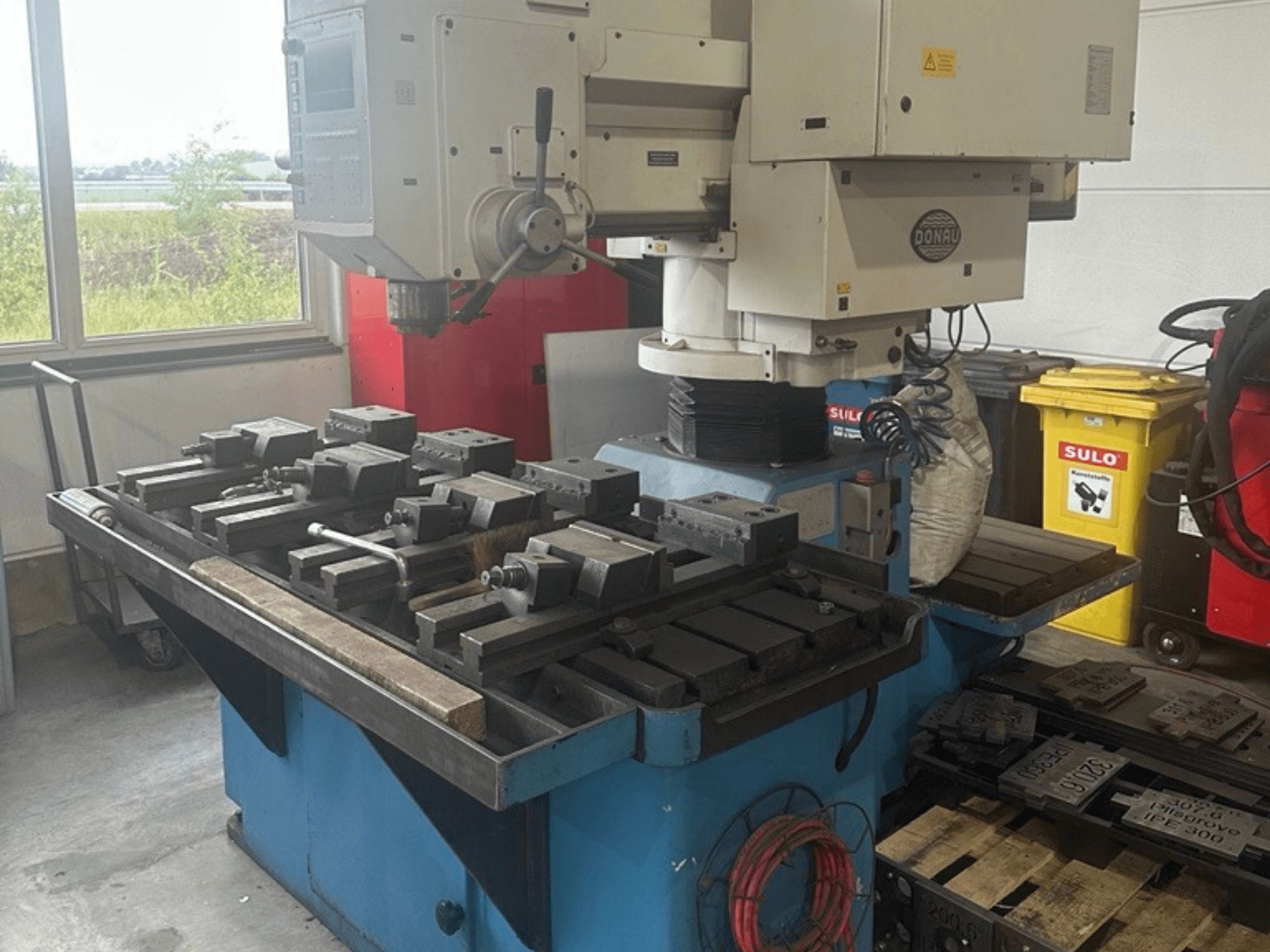

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Capacità di foratura su acciaio massiccio (St 60): 40 mm di diametro

- Capacità di foratura nella ghisa (GG 22): 50 mm di diametro.

- Capacità di maschiatura (acciaio St 60): M 36

- Capacità di maschiatura (ghisa GG 22): M 45

- Cono portautensili: SK 40 (DIN 69871, forma A)

- Gamma di velocità del mandrino: 15 – 2.800 giri/min (regolabile in continuo)

- Motore del mandrino (corrente alternata, a frequenza controllata): 5,5 kW

- Coppia del mandrino: max. 250 Nm (costante da 15 a 200 giri/min)

- Riduttore: a 2 stadi con cambio automatico (i_max 1:7)

- Avanzamento del cannone (asse Z): 5 – 2.000 mm/min (regolabile in continuo)

- Corsa del cannone (asse Z): 200 mm

- Forza di avanzamento / pressione del cannone: 12.000 N

- Elevazione della colonna / mozzo (asse W): 410 mm

- Diametro della colonna: 195 mm

- Corsa del braccio radiale: 750 mm

- Raggio di foratura: min. 540 mm / max. 1.290 mm

- Dimensioni standard del piano di lavoro: 600 x 1.200 mm (con 4 scanalature a T da 18 mm, passo 125 mm)

- Altezza del piano: 900 mm

- Distanza dalla punta del mandrino al piano: 95 – 705 mm

- Distanza dalla punta del mandrino al pavimento: 995 – 1.605 mm

- Dimensioni massime del pezzo: L 2.950 mm x L 1.050 mm x A 1.350 mm

- Avanzamento rapido (assi X / Y): 7,5 m/min

- Avanzamento rapido (asse Z): 5,0 m/min

- Avanzamento rapido (asse W): 3,0 m/min

- Precisione di posizionamento (X, Y): ± 0,075 mm

- Ripetibilità (X, Y): ± 0,030 mm

- Precisione di posizionamento (Z, W): ± 0,05 mm

- Ripetibilità (Z, W): ± 0,03 mm

- Sistema di controllo: controllo CNC con CPU a 32 bit (4 assi: X, Y, Z, W)

- Schermo: display elettroluminescente (EL, illuminato) da 9"

- Memoria di programma: 2.000 blocchi NC

- Interfacce: V.24 / RS-232-C

- Tensione di funzionamento: 400 V / 50 Hz

- Tensione di comando: 24 V CC

- Potenza assorbita: 13,0 kVA

- Peso della macchina: circa 2.610 kg (con tavola da 600 x 1.200 mm)
