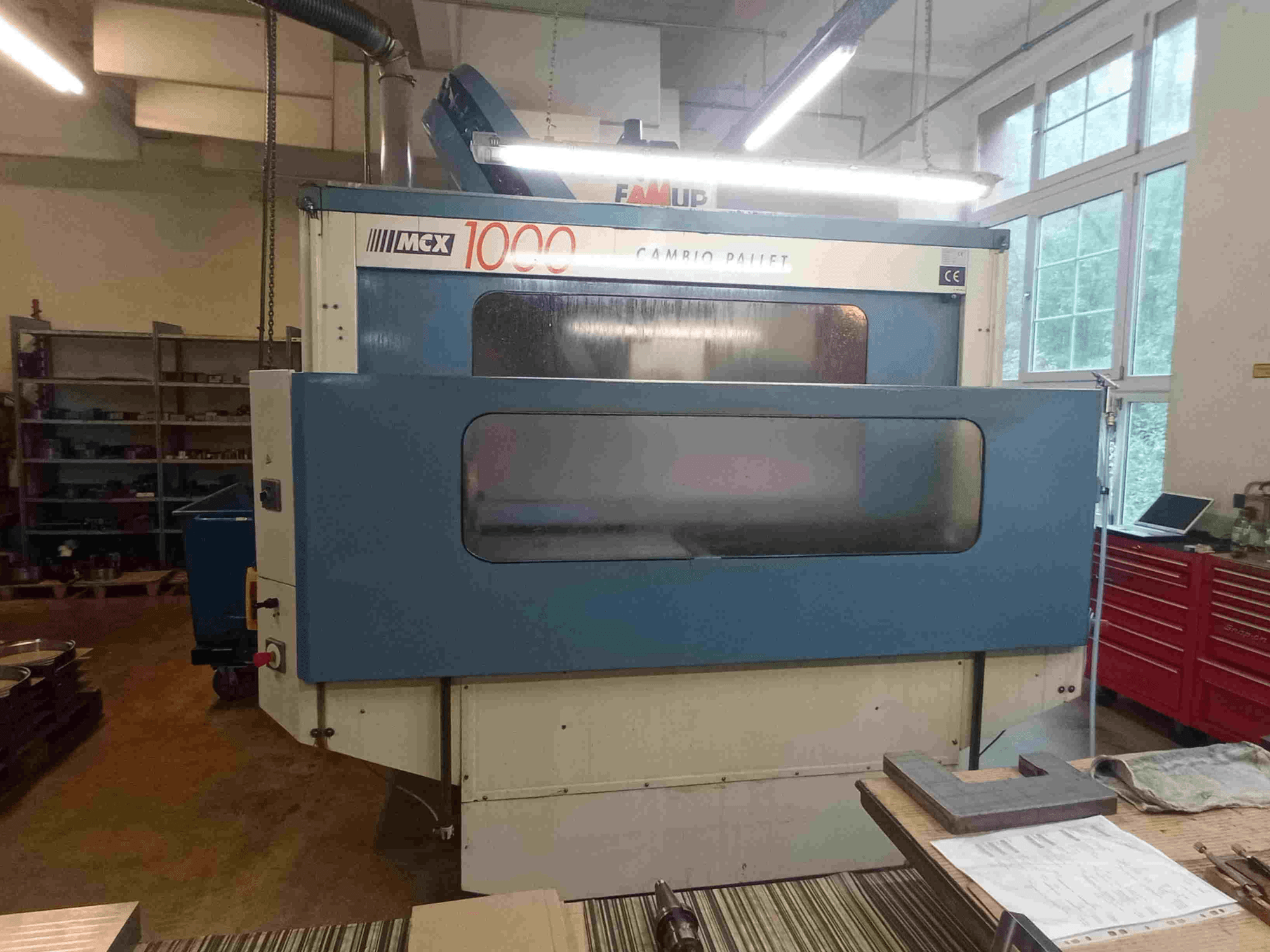

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Stato della macchina / Cronologia di utilizzo: ha funzionato per circa 5 anni con regime a 2 turni, il resto del tempo con regime a 1 turno; contatore delle ore non disponibile

- Unità di controllo: Siemens Sinumerik 810M GA3

- Corsa longitudinale (asse X): 1.100 mm (con cambio pallet)

- Corsa trasversale (asse Y): 480 mm

- Corsa verticale (asse Z): 470 mm

- Area utile del tavolo portapallet: 1.000 x 450 mm (2 pallet)

- Scanalature a T (pallet): 5 x 14 x 80 mm

- Capacità di carico della tavola: 600 kg

- Tempo di cambio pallet: 9 sec

- Velocità del mandrino: 50 - 8.000 giri/min (opzione mandrino ad alta velocità)

- Cono mandrino: SK 40 / ISO 40 (DIN 69871)

- Potenza motore mandrino: 11,25 kW (30 min) / 9 kW (S1 continuo)

- Velocità di avanzamento di lavoro (X, Y, Z): 10.000 mm/min

- Avanzamento rapido (X, Y, Z): 24.000 mm/min

- Capacità del magazzino utensili: 30 posizioni (magazzino a catena)

- Diametro massimo dell’utensile: 110 mm

- Lunghezza massima utensile: 280 mm

- Peso massimo dell'utensile: 6 kg

- Tempo di cambio utensile: 3 sec (5 sec da truciolo a truciolo)

- Potenza installata totale: 18 kW

- Dimensioni complessive della macchina (L x P x A): 3.500 x 3.150 x 3.000 mm

- Attrezzature e accessori aggiuntivi:

- Tavola rotante CNC a 4° asse (diametro 250 mm) con contropunta pneumatica

- Maniglione elettronico portatile / volantino

- Soffietto di ricambio per l’asse Z

- Varie cinghie di distribuzione per la macchina e il 4° asse

- Portapinze per magazzino a catena

- Maschiatura rigida (maschiatura senza mandrino con compensazione della lunghezza)

- Cabina paraspruzzi con lampada da lavoro alogena

- Sistema di raffreddamento con ugelli di lavaggio integrati per un deflusso ottimale dei trucioli

- Vassoio/vaschetta raccogli trucioli

- Sistema di lubrificazione centralizzata automatica

- Raffreddamento dell’armadio elettrico / scambiatore di calore
