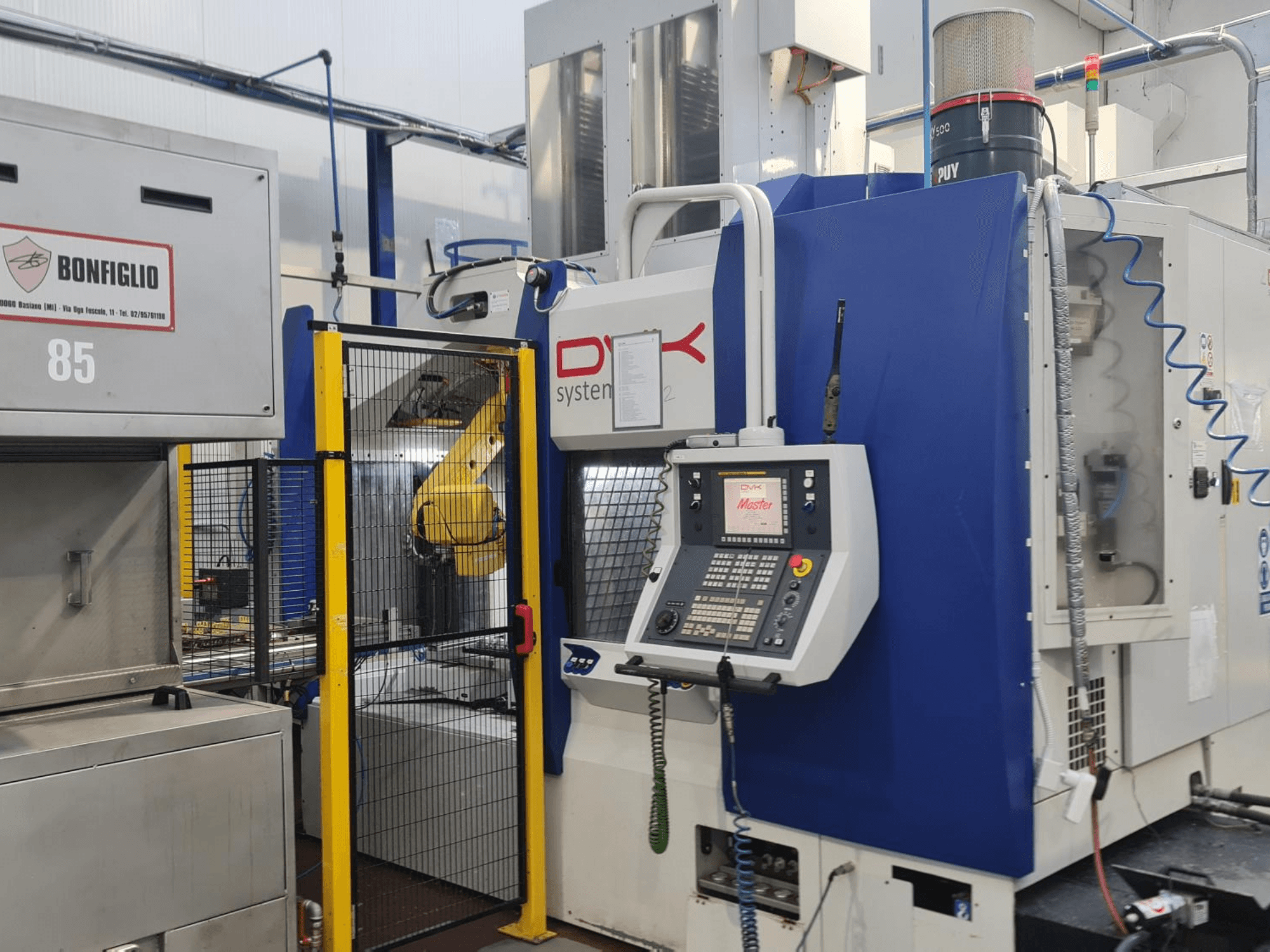

DVK - System Master IT-MIL-OTH-2020-00001

• Controllo CNC: CNC FANUC con pannello operatore a colori da 10,4", PLC, connettività Ethernet, software dedicato alla macchina

• Certificato CE

• Area di lavoro:

  • Assi della morsa di serraggio birotazionale: asse A a 360° in continuo, asse B a 360° in continuo

• Mandrino:

  • Tipo: elettromandrino OMLAT

  • Coppia: 80 Nm

  • Interfaccia utensile: HSK-A63

• Magazzino utensili/ATC:

  • Cambio utensili automatico

  • Diametro massimo dell'utensile: 70 mm (150 mm se le tasche adiacenti sono libere)

  • Selezione casuale degli utensili

• Sistema di serraggio:

  • Morsa idraulica birotante autocentrante

  • Corsa delle ganasce: 50 mm

  • Forza di serraggio: 5.000–30.000 N

• Raffreddamento, lubrificazione e servizi:

  • Mandrino raffreddato a liquido

  • Lubrificazione automatica centralizzata a grasso

  • Sistema pneumatico

  • Sistema idraulico

  • Scambiatore di calore aria-acqua

  • Sistema di pressurizzazione della macchina

• Dati della macchina:

  • Potenza installata: 55 kW

  • Tensione di alimentazione: 400 V / 50 Hz

Attrezzature aggiuntive

• Automazione robotizzata:

  • Robot antropomorfo FANUC M20iA/20M, 6 assi, carico utile 20 kg

  • Pinza a due ganasce Schunk PGN125

• Sistema di pallet:

  • Due magazzini pallet verticali

  • Dimensioni dei pallet: 480 × 300 mm

  • 54 posizioni pallet per magazzino (di serie)

• Trucioli/liquido di raffreddamento ed estrazione:

  • Refrigerante interno attraverso il mandrino

  • Filtro a cartuccia da 60 µm

  • Filtro autopulente MAHLE da 60 µm

  • Sistema di lavaggio dell’area di lavoro a pioggia

  • Trasportatore di trucioli con catena a trascinamento e filtro rotante

  • Refrigeratore del liquido di raffreddamento

  • Sistema di aspirazione della nebbia d'olio

• Misurazione, monitoraggio e precisione:

  • Sonda radio 3D Marposs

  • Presettatore laser per utensili

  • Compensazione termica sugli assi X, Y e Z

  • Scale ottiche sugli assi X, Y e Z

  • Monitoraggio della durata degli utensili

  • Sistema di coordinate di lavoro esteso (48 offset aggiuntivi)

  • Sistema di visione artificiale con 2 telecamere

• Miglioramento del serraggio:

  • Serraggio idraulico a pressione controllata

• Attrezzatura ausiliaria inclusa:

  • Lavapezzi industriale Bonfiglio MROTOS 8555 4 E LRSA, con robot integrato

  • Sistema di marcatura a micropercussione Automator ADP5090 con controller AC500, integrato nel robot:

    • Area di marcatura: 50 × 90 mm

    • Testa di marcatura pneumatica

    • Connettività: Ethernet / USB / RS232 / RS485

    • Controller AC500 con touch-screen

    • Velocità di marcatura fino a 10 caratteri al secondo
