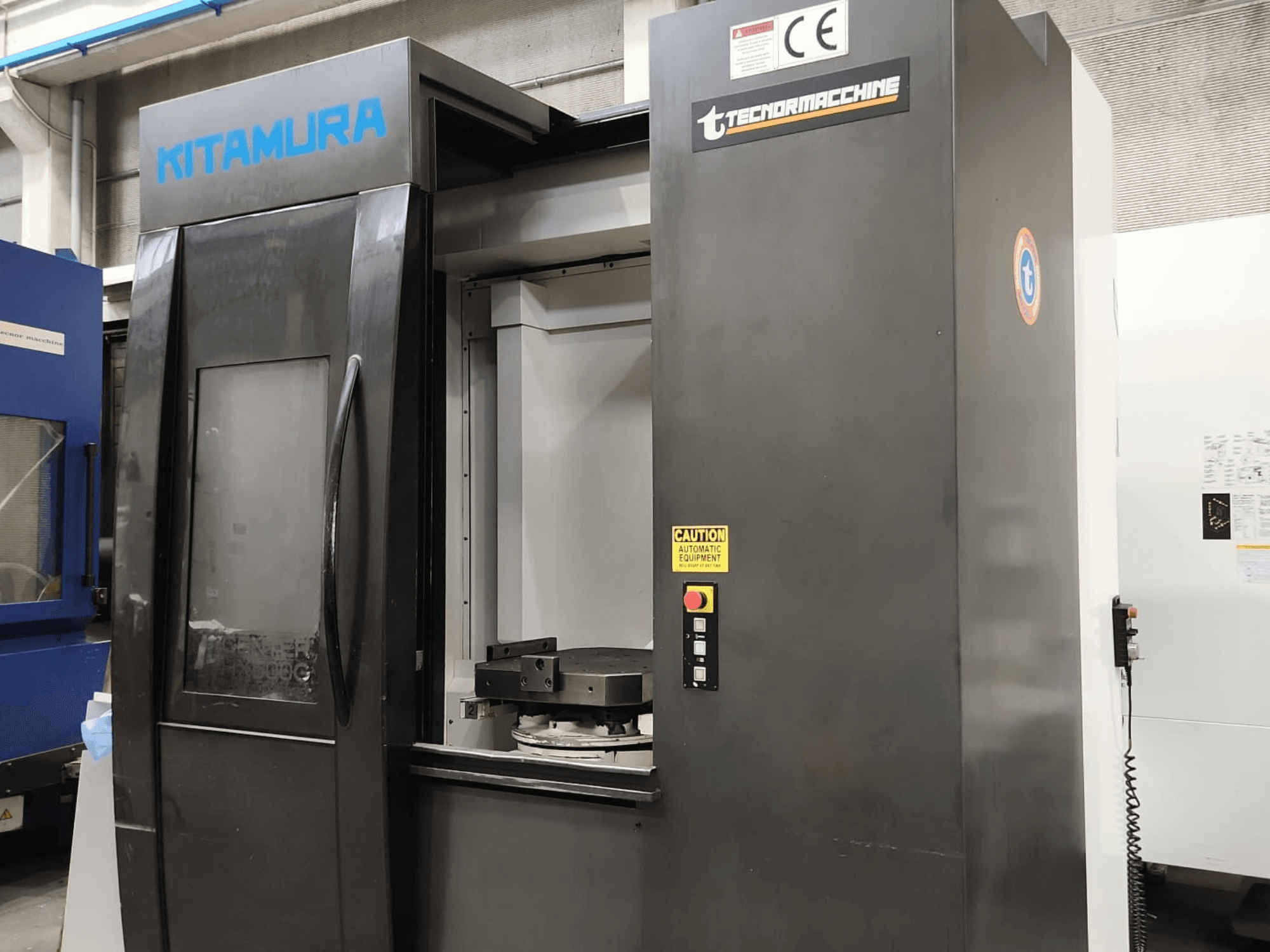

Questo centro di lavoro Kitamura Mycenter HX500iG a 4 assi è stato prodotto nel 2015. Presenta un diametro massimo del pezzo di 800 mm e un’altezza massima del pezzo di 1.100 mm. La macchina è dotata di un robusto pallet da 500 x 500 mm e ha una portata massima del tavolo di 800 kg. Se siete alla ricerca di capacità di lavorazione di alta qualità, prendete in considerazione il centro di lavoro orizzontale Kitamura Mycenter HX500iG che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: Kitamura
- anno: 2015
- MODELLO: Mycenter HX500iG
- tipo di applicazione: Fresatura
- Località: Italia
- tipo di macchina: Centro di lavoro orizzontale
Informazioni tecniche - Kitamura Mycenter HX500iG
Dimensioni
- Altezza macchina: 1178 mm
- Lunghezza macchina: 4957 mm
- Peso macchina: 16100 kg
- Larghezza della macchina: 3585 mm
- Carico tavolo: 800 kg
Movimento
- Numero di assi: 4
- Corsa asse X: 870 mm
- Corsa asse Y: 800 mm
- Corsa asse Z: 930 mm
Specifiche tecniche
- Peso utensile max: 10 kg
- Potenza mandrino: 22 kW
- Velocità mandrino: 20000 RPM
- Dimensione cono: BT 40
Informazioni aggiuntive
Controllore CNC: Arumatik-Mi
Dimensioni del pallet: 500 x 500 mm (19,7" x 19,7")
Numero di pallet: 2
Tempo di cambio pallet: 8,8 s
Diametro massimo del pezzo: Ø 800 mm (Ø 31,5")
Altezza massima del pezzo: 1.100 mm (43,3")
Corsa dell’asse B: 0–360° (4° asse completo, azionato da motore DD)
Avanzamento rapido asse B: 43.200 gradi/min (120 giri/min)
Distanza tra la superficie del tavolo e il centro del mandrino: 50–850 mm (2,0"–33,5")
Dal centro del tavolo alla punta del mandrino: 140–1.070 mm (5,5"–42,1")
Metodo di azionamento: trasmissione a ingranaggi, a 4 stadi
Coppia massima del mandrino: 266,4 N·m (196,5 ft-lbs)
Motore del mandrino: 22 kW (30 HP CA / 15 min) / 15 kW (20 HP CA / continuo)
Velocità di avanzamento rapido (X/Y/Z): 60 m/min (2.362 ipm)
Velocità di avanzamento di taglio (X/Y/Z): 60 m/min (2.362 ipm)
Capacità di stoccaggio utensili: 50 utensili (alloggiamento fisso, bidirezionale casuale)
Tipo di attacco utensile: CT(BT) 40 / HSK-A63 opzionale
Diametro massimo dell’utensile: Ø 95 mm (3,7") / Ø 170 mm (6,7") con alloggiamento adiacente vuoto
Lunghezza massima dell’utensile: 600 mm (23,6")
Tempo di cambio utensile-utensile: 1,3 s
Tempo di cambio da truciolo a truciolo: 3,8 s minimo
Scale lineari: retroazione ottica ad alta risoluzione su X/Y/Z
Scala rotativa: feedback diretto tramite encoder rotativo ad alta risoluzione (0,02 sec) sull'asse B
Controllo dello spostamento termico: sistema di controllo avanzato intelligente
Volume del serbatoio del refrigerante: 700 litri
Requisiti di alimentazione: 55 kVA, 200 V CA, trifase
Requisiti dell’aria: 0,5 MPa, 410 L/min (90 psi, 14 cfm)
Dotazione aggiuntiva
Lubrificante attraverso il mandrino: sistema di lubrificazione interno ad alta pressione a 20 bar (RCM 20 bar)
Trasportatore trucioli: tipo a raschiatura / a doppio piano
Sensore di presenza utensile nell’area di lavoro: trasmettitore di presenza utensile Renishaw / laser all’interno dell’area di lavoro
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
