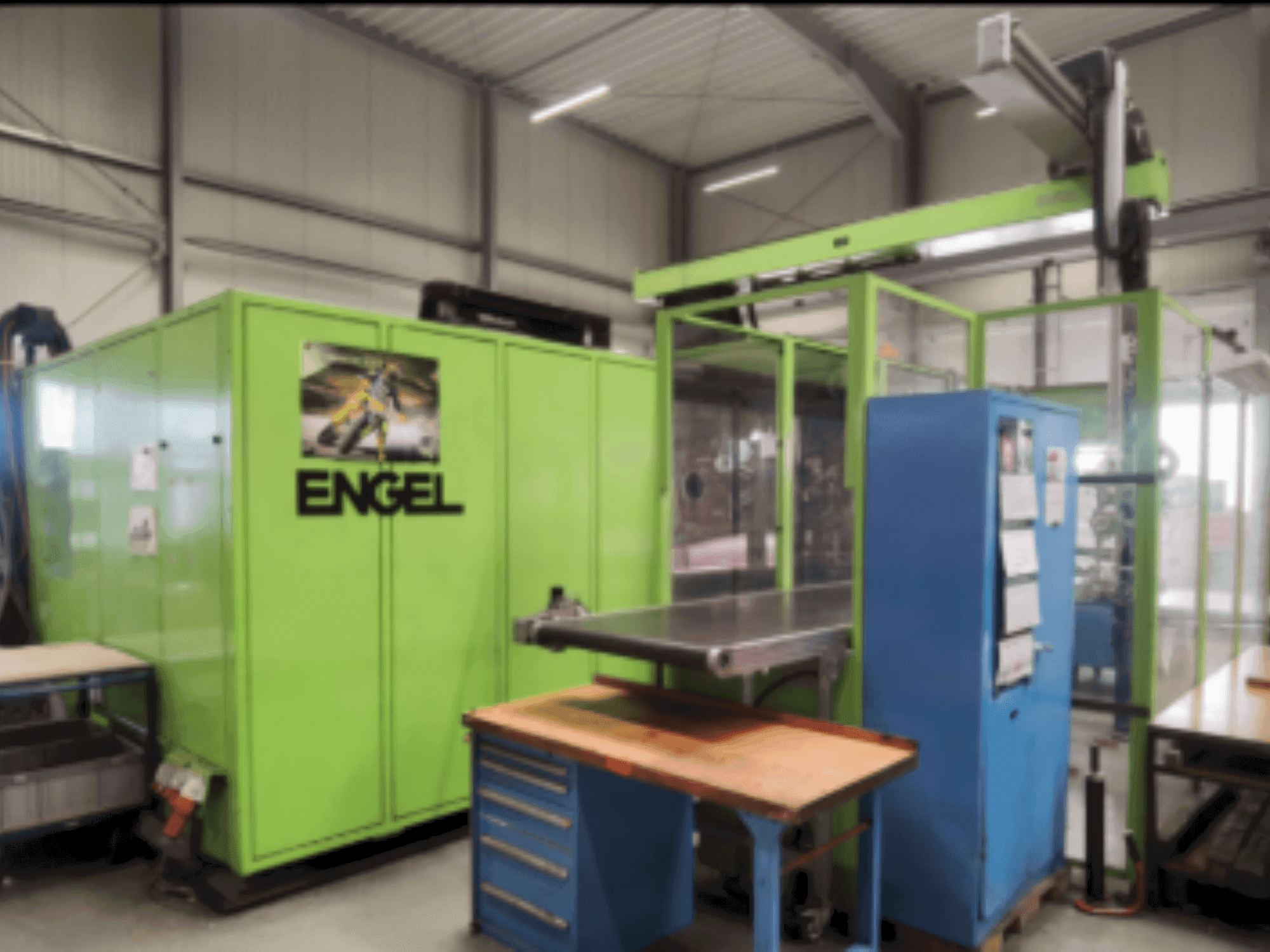

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Unità di serraggio

• Forza di serraggio: 11.000 kN

• Forza di apertura (con pattini di pressione): 760 kN

• Forza di apertura: 615 kN

• Corsa di apertura: 2.350 mm

• Altezza di installazione dello stampo, minima: 700 mm

• Altezza di installazione dello stampo, massima: 1.280 mm

• Distanza massima tra i piani: 3.050 mm

• Dimensioni del piano di montaggio (orizzontale × verticale): 2.340 × 2.040 mm

• Distanza tra i tiranti (orizzontale × verticale): 1.575 × 1.320 mm

• Diametro dei tiranti: 230 mm

• Peso massimo dello stampo: 30.000 kg

• Corsa dell'espulsore: 300 mm

• Forza di espulsione: 230 kN

• Ciclo a secco (Euromap 6) - tempo: 5,2 s

• Ciclo a secco (Euromap 6) - corsa: 1.100 mm

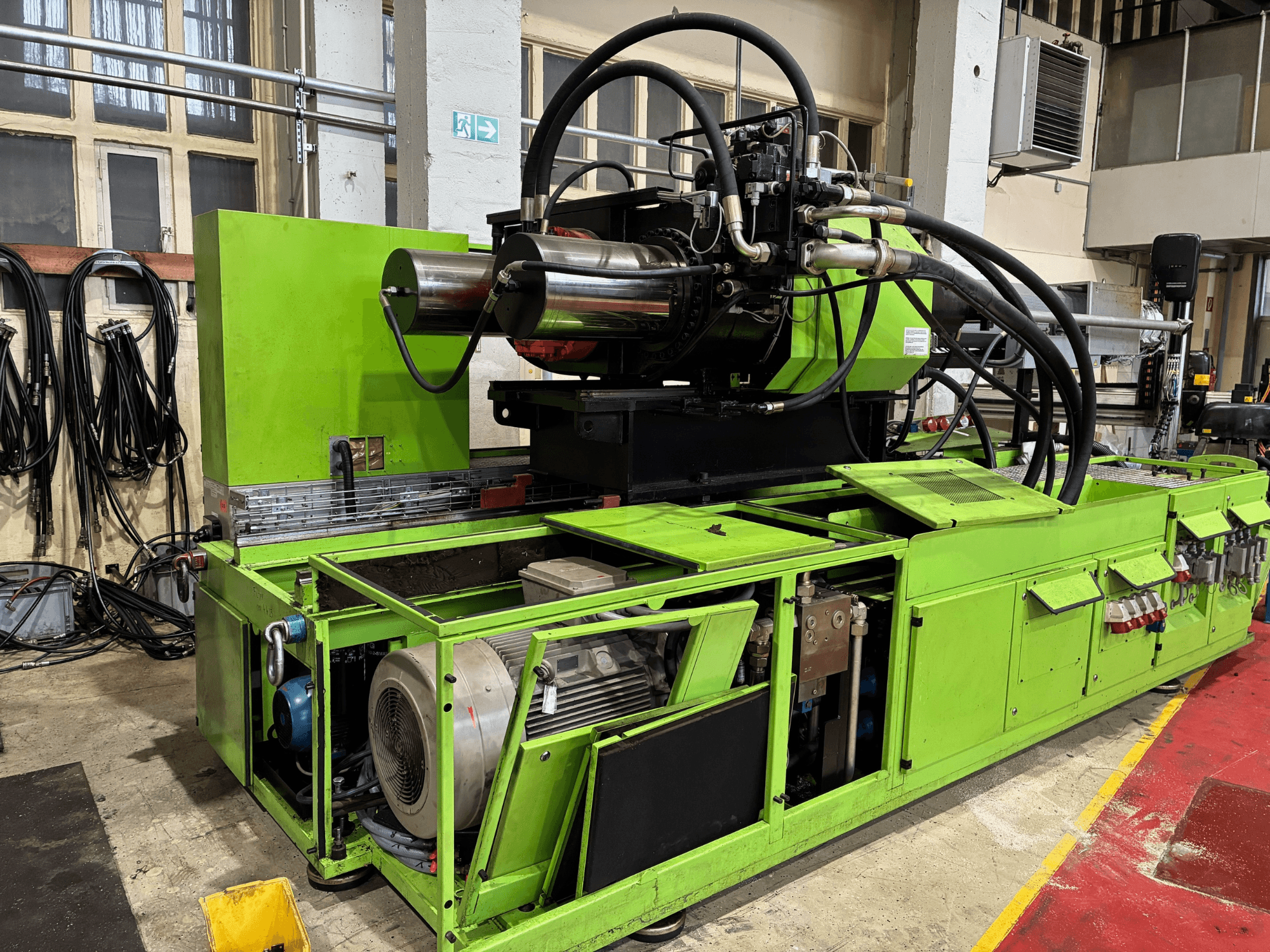

Unità di iniezione 1

• Diametro della vite: 135 mm

• Corsa di dosaggio: 570 mm

• Volume massimo di iniezione: 8.159 cm³

• Velocità massima della vite: 120 rpm

• Rapporto L/D della vite (3 zone): 20

• Tasso di plastificazione (3 zone): 166 g/s

• Rapporto L/D della vite (barriera): 22

• Tasso di plastificazione (barriera): 256 g/s

• Velocità di iniezione: 1.255 cm³/s

• Tasso di iniezione con aumento della pressione di iniezione: 915 cm³/s

• Pressione specifica di iniezione: 1.170 bar

• Pressione specifica di iniezione (aumentata): 1.600 bar

• Corsa dell'ugello: 950 mm

• Forza di contatto dell'ugello: 150 kN

• Capacità di riscaldamento (standard): 93 kW

• Numero di zone di riscaldamento con ugello: 6

• Potenza di azionamento della pompa: 130 kW

• Volume di riempimento dell'olio: 1.600 l

Peso

• Peso netto (gruppo di chiusura / gruppo di iniezione): 62 t / 18 t
