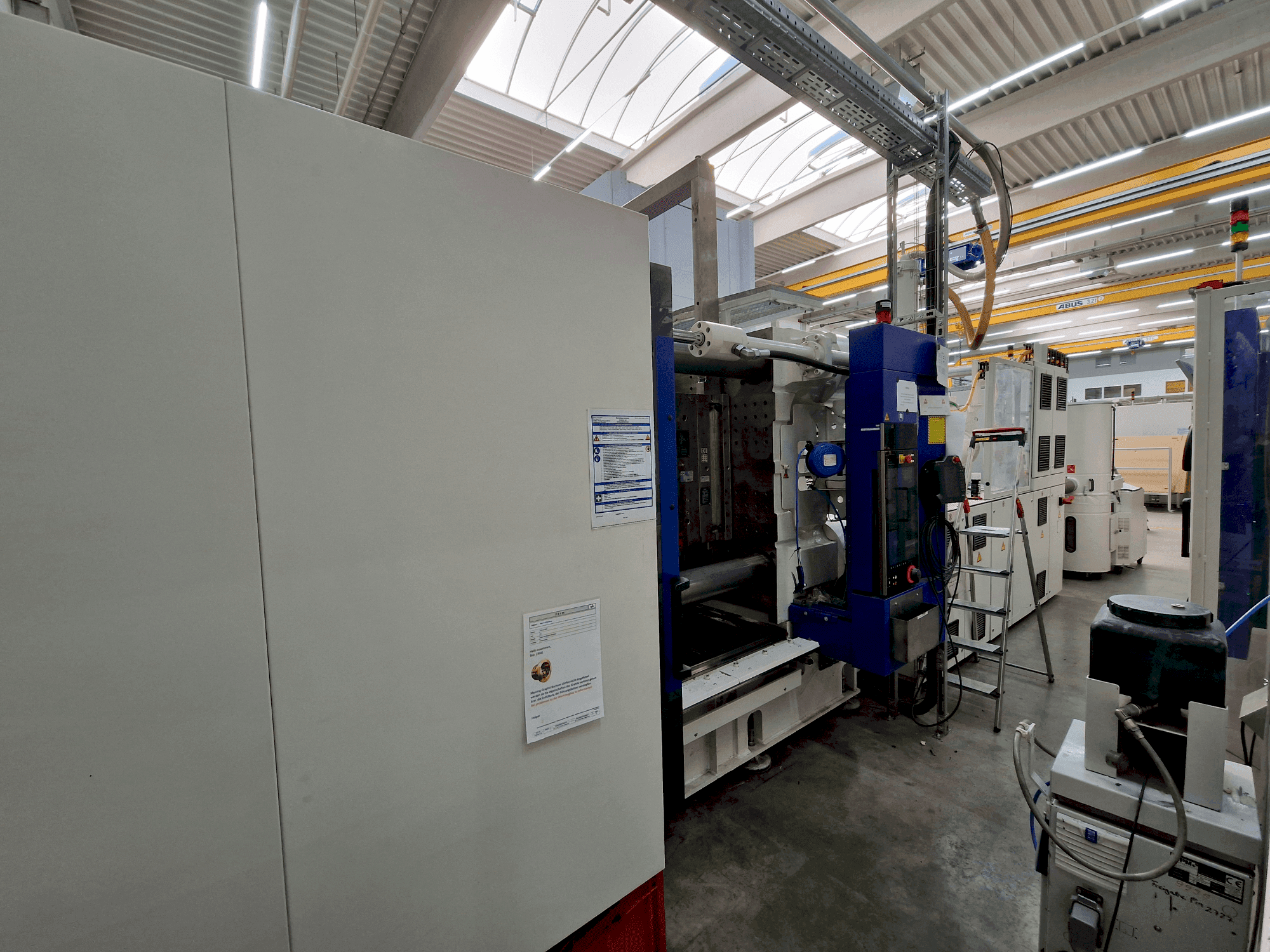

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Dotazione aggiuntiva

• Capacità del serbatoio dell'olio - Unità di iniezione: 500 l

• Potenza massima di raffreddamento (ingresso acqua a 32°C): 29,40 kWcool

• Consumo di acqua (32°C): 4,80 m3/h

Vantaggi della macchina

Vantaggi qualitativi della macchina

• La macchina è dotata di batterie elettriche per l'acqua (4 e-flomos con 8 circuiti ciascuno).

• I gruppi di iniezione sono dotati di accumulatori che consentono un'elevata pressione di iniezione fino a 2400 bar con una vite da 60 mm.

Vantaggi tecnici della macchina

• Capacità massima di iniezione: 890 cm³

• Coppia della vite: 2000 nm // velocità massima della vite @ coppia ridotta: 275 min-1

• Coppia ridotta @ velocità massima della vite: 1600 nm

• Tasso di recupero (vite a 3 zone): 51 g/s // tasso di recupero (vite a barriera): 67. 1 g/s

• Velocità di iniezione: 353 cm³/s

• Corsa dell'ugello: 950 mm

• Rapporto Ld: 24. 0

• Zone di riscaldamento incl. ugello: 8 // potenza di riscaldamento: 27. 5 kwel

• Forza di apertura con cuscinetto di pressione: 510 kn

• Distanza massima tra le piastre: 1750 mm

Informazioni aggiuntive

Dimensioni e peso

• Larghezza dello scivolo di uscita: 1100 mm

• Peso dell'unità di serraggio: 20.000 kg

• Peso massimo dello stampo (piano mobile): 7.330 kg

• Peso massimo dello stampo (piano fisso): 7.330 kg

• Peso massimo dello stampo (totale): 11.000 kg

Dati di ciclo (Euromap 6)

• Corsa: 700 mm

• Tempo di ciclo a secco: 2,9 s

Sistema di controllo: Monocompute CC300

Caratteristiche principali

• Schermo touchscreen full HD da 21,5 pollici

• Interfaccia USB / connessione Ethernet

• Elemento di controllo E-move

• 3 keycard per il login dell'utente

• Simboli grafici per il controllo del ciclo

• Lingue dello schermo: Tedesco, inglese

• Segnale acustico di errore / Segnale luminoso per la visualizzazione degli errori

Programmi e monitoraggio

• Controllo della potenza: ottimizza le prestazioni del motore durante la dosatura

• Misura del parallelismo dello stampo

• IQ Weight Monitor: monitora il peso e la viscosità della pallina

• IQ Weight Control: regolazione automatica dei parametri di iniezione in caso di fluttuazioni

• Interfaccia di monitoraggio della qualità (tempo di iniezione, tempo di dosaggio, pressione, tempo di ciclo)

• Possibilità di espulsione continua quando il monitoraggio è disattivato

Unità di chiusura e piastre

• Piastre di serraggio rinforzate (FAP e BAP +50 mm ciascuna)

• Riduzione dell'altezza minima/massima dell'utensile e della distanza tra i pannelli (-100 mm grazie al rinforzo)

• FAP: apertura della piastra più piccola possibile, calotta sferica ridotta al minimo

• BAP: senza apertura dell'espulsore

• Filettature aggiuntive secondo EUROMAP VOL1

• Scanalature di centraggio secondo disegno

• Espulsore piastra - Variante A (adattato allo schema di serraggio)

• Interfaccia di sicurezza per l'espulsore

Impianto idraulico e tiri nucleo

• Tiro anime idraulico:

  • 1 piega su piano mobile

  • 2 volte su piano fisso

  • 2 volte su piano mobile con valvola proporzionale PQ, misurazione del volume, regolazione pressione/velocità

• Interfaccia per posizione intermedia di tiro dell'anima

Riscaldamento e raffreddamento dello stampo

• Riscaldamento stampo: 16 circuiti, max. 40 kW di potenza termica (Euromap). 40 kW di potenza termica (Euromap 14)

• Interfaccia di monitoraggio della temperatura (piano mobile e fisso)

• Controllo idraulico a 4 ugelli dello stampo

• Connessione separata all'acqua di raffreddamento (utensile e macchina)

• Interfaccia dell'unità di controllo della temperatura: Protocollo Engel, anello di corrente 20 mA

• Regolatore di flusso a 4 vie (0-10 l/min)

• Specifiche del tubo flessibile: max. 90 °C / 4 bar

• Tubi per il raffreddamento dello stampo

• 4 circuiti di controllo della temperatura sul retro della macchina

• Ugello di risciacquo con fascetta stringitubo

• 2× Sistemi di controllo della temperatura ENGEL e-formo (1-15 l/min, 8 circuiti, max. 120 °C)

• 1 distributore per piastra fissa, 1 per piastra mobile

• Unità e-formo aggiuntiva sul lato operativo (opzionale)

Azionamento e idraulica

• ENGEL ecodrive S+V3 (servoazionamento a velocità controllata)

• Sistema di controllo chiuso per pressione e velocità (anello chiuso)

• 2 accumulatori idraulici da 50 L (per il processo di irrorazione)

• Posizione della batteria nella parte anteriore (come da disegno)

• Radiatore dell'olio (capacità standard)

• Fornito senza riempimento d'olio (l'olio contiene zinco durante la messa in servizio)

• Impianto idraulico silenzioso ed efficiente dal punto di vista energetico con controllo, filtrazione, preriscaldamento e raffreddamento dell'olio ottimizzati

Unità di iniezione

• Cilindro bimetallico (a base di Fe), resistente all'abrasione e alla corrosione, fino a 350 °C

• Riscaldamento supplementare a zone sulla canna

• Rondella di spinta (diaframma) per vite S8, Ø 60 mm, L/D 24, geometria G1

• Valvola di non ritorno UNR9 RGB (acciaio al cromo metallurgico in polvere)

• Flangia resistente alla corrosione

• Ugello aperto speciale, resistente alla corrosione, filettatura flangia V445x3, raggio 15 mm, foro 8 mm

• Uscita ugello adatta per il collegamento al canale caldo

• Riscaldamento cilindro e ugello a 230 V

• Coperchi cilindro in ceramica

• Aree di riscaldamento isolate (non adatte a PC, PMMA, PVC, ecc.)

Sistema elettrico

• Tensione di alimentazione: 3×400 V + N + PE / 50 Hz

• Prese Schuko (230 V), max. 2 pezzi

• Presa CEE trifase (10/16 A)

• Contatti a potenziale zero: 4 ingressi / 4 uscite (liberamente programmabili)

Interfacce (Euromap)

• 13 - Posizioni di fine corsa del nucleo

• 14 - Riscaldamento

• 63 - Accesso ai dati online

• 65 - Calcolo del serbatoio

Robot e accessori

• Robot ENGEL easix (KR 60, versione speciale)

• Unità di controllo del robot non integrata più volte

• Assemblaggio e collaudo presso ENGEL

• Istruzioni operative: stampate + CD (tedesco)

Conformità, design ed extra

• Conformità EN 201 (sicurezza della macchina)

• Verniciatura: RAL 9002 (grigio-bianco) & RAL 5002 (blu oltremare), design speciale ENGEL

• Pacchetto base E-connect.24 (manutenzione remota)

• Piedini della macchina (versione standard)

• Etichettatura in tedesco

• Tutte e 4 le unità E-Flomo completamente rinnovate da ENGEL
