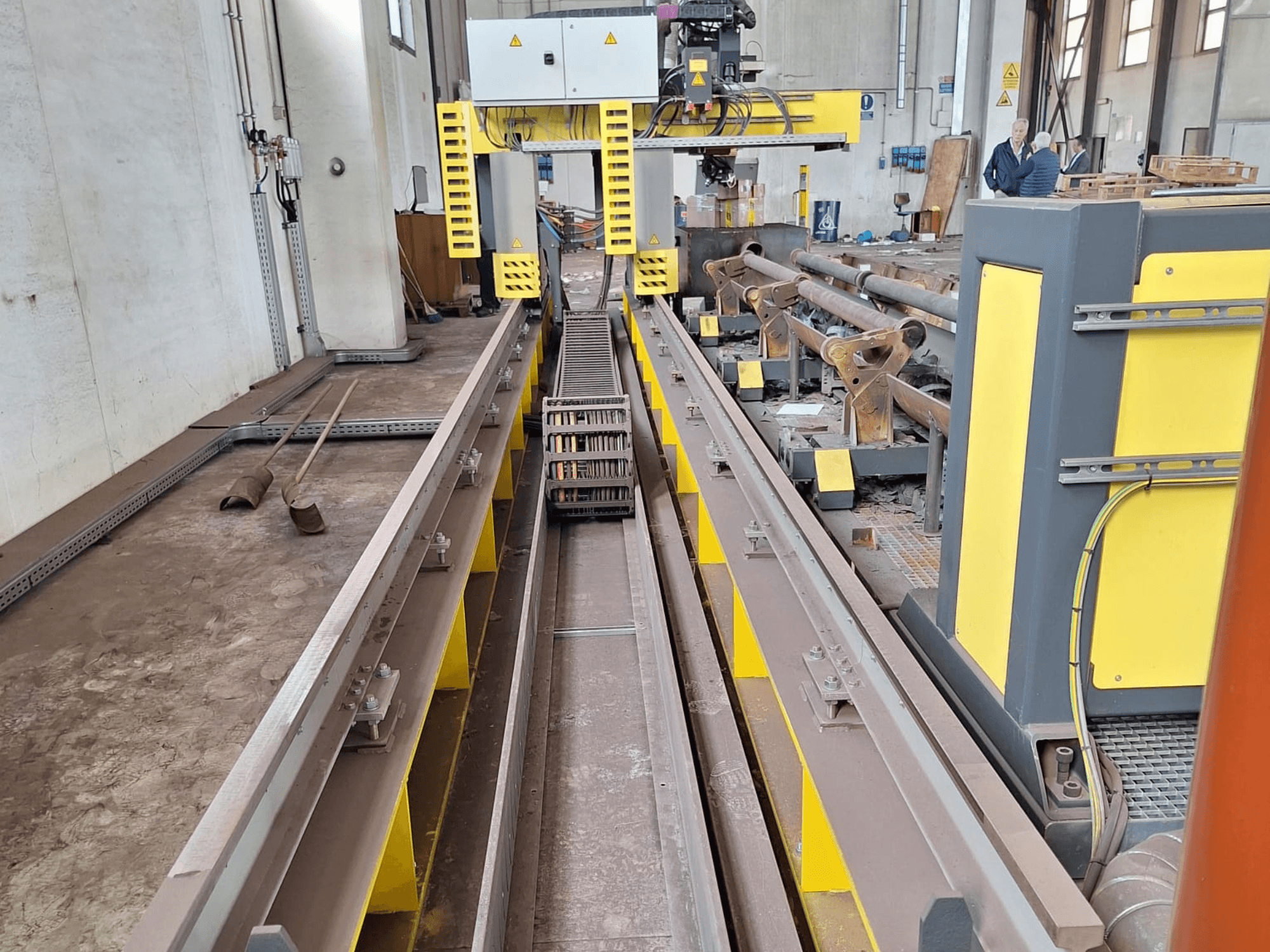

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Tecnologia di taglio: Plasma ad alta definizione

• Capacità del tubo

  • Lunghezza massima del tubo: 8.000 mm

  • Diametro min/max del tubo: 100 mm / 750 mm

  • Spessore parete min/max: 3 mm / 20 mm

• Capacità di taglio

  • Taglio diritto, taglio a smusso, smussi a V, smussi a Y, taglio 3D del tubo

• Configurazione degli assi / movimenti

  • X (longitudinale): Doppio azionamento brushless sincronizzato con controllo elettronico degli assi su entrambi i lati del portale; lunghezza guida 11.000 mm; doppia motorizzazione

  • Y (trasversale): Azionamento brushless con trasmissione a pignone e cremagliera

  • Z (verticale): Asse di posizionamento della torcia motorizzato, velocità fino a 4.000 mm/min.

  • Asse di rotazione del tubo: Mandrino sincronizzato per la rotazione del tubo, lunghezza del tubo fino a 8.000 mm

• Testa conica - VBA WRIST

  • Rotazione: ±540°

  • Regolazione dell'inclinazione/deviazione: ±60

  • Angolo di smussatura del taglio: ±45

  • Velocità massima di inclinazione: 38°/sec

  • Controllo tangenziale durante il taglio

  • Controllo dell'altezza della torcia a tensione d'arco

  • Controllo meccanico dell'altezza della torcia per il taglio a smusso

  • Protezione anticollisione della torcia

• Costruzione della macchina

  • Telaio della macchina per impieghi gravosi

  • Guide di precisione longitudinali e trasversali

  • Sistema di trasmissione a pignone e cremagliera di precisione

  • Motori senza spazzole

• Mandrino

  • Mandrino sincronizzato per il taglio dei tubi

  • Dimensione mandrino: 500 mm

  • Foro passante: 150 mm

• Supporti per tubi

  • 3 carrelli di supporto manuali con posizionamento a vite trapezoidale

• Generatore di plasma

  • Modello: ESAB iSeries300i

  • Corrente massima: 300 A (intervallo 5-300 A)

  • Tensione di uscita: 180 V

  • Alimentazione: 380 V / 50-60 Hz

  • Ciclo di lavoro (40°C): 100%

  • Potenza massima in uscita: 54 kW

• Gas di processo

  • Gas del plasma: Aria / O2 / Ar-H2 / N2

  • Gas di protezione: Aria / N2 / O2 / H2O

• Dimensioni del generatore

  • 1219 x 898 x 1031 mm

  • Sistema di controllo

  • ESAB VISION T5 CNC

  • Touchscreen a colori da 18,5", utilizzabile con i guanti

  • Software di assistenza all'operatore OpWizard

• Software

  • Software di programmazione per il taglio dei tubi ESAB

Attrezzatura aggiuntiva

• Tavolo da taglio piano con doghe, 1.500 x 1.000 mm
