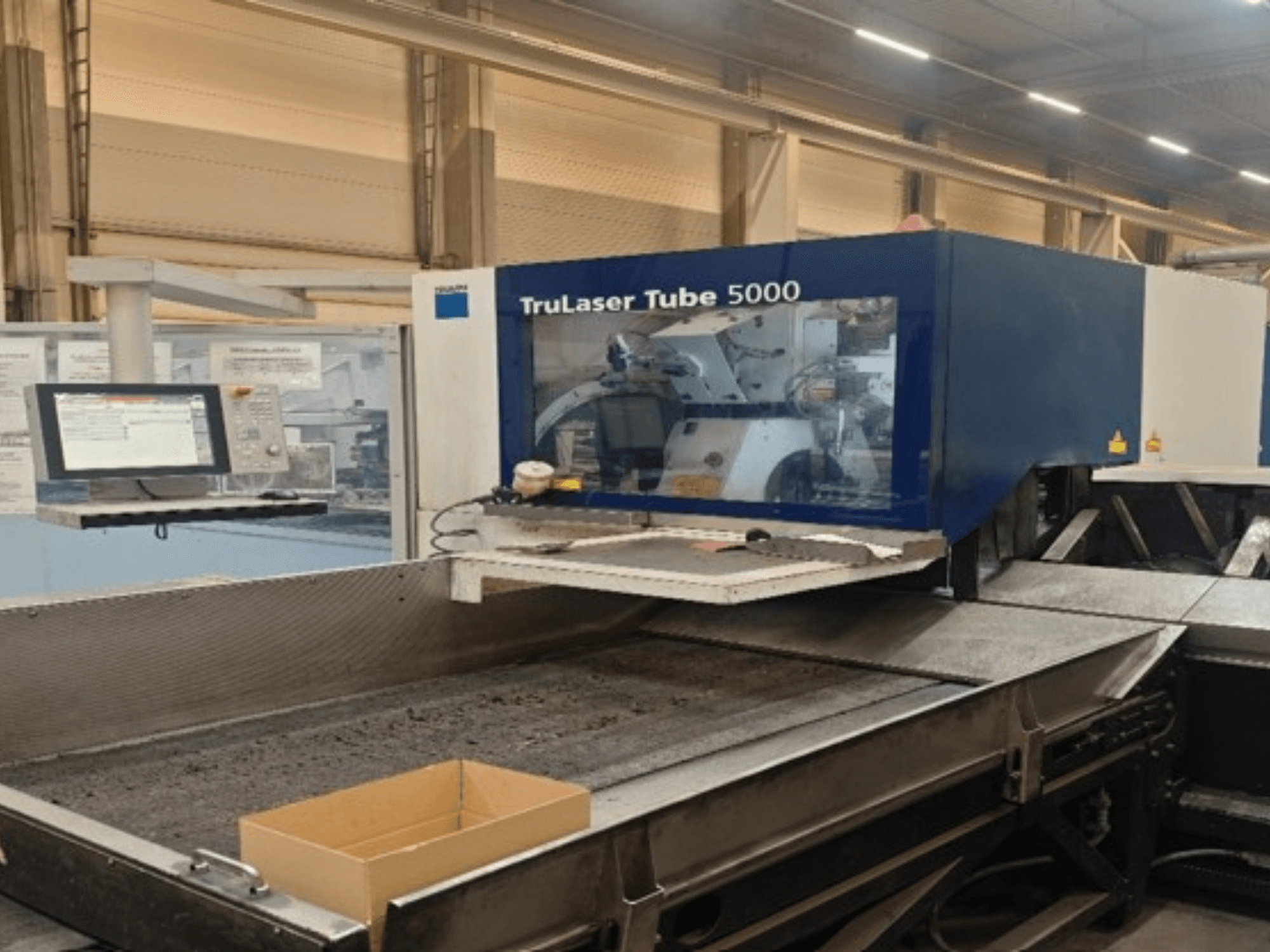

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• Campo di lavoro dell'asse A1 (mandrino di trazione): n × 360°

• Campo di lavoro asse A2 (stazione di alimentazione): n x 360°

• Lunghezza massima del pezzo grezzo: 6500 mm

• Lunghezza minima del pezzo grezzo: 3000 mm

• Diametro esterno min./max. del pezzo (circolare): 20–152 mm

• Lunghezza laterale minima/massima del pezzo (rettangolare, con cerchio circoscritto massimo di 170 mm): 20–150 mm

• Lunghezza massima del pezzo finito: 3000 mm

• Lunghezza minima del residuo di tubo del pezzo: 120 mm

• Lunghezza massima degli scarti del pezzo: 400 mm

• Dimensioni massime della sezione trasversale del fascio: 600 x 750 mm

• Dimensioni del fascio – peso massimo: 4000 kg

• Peso del materiale: peso massimo del pezzo: 130 kg (carico di 6,5 m)

• Peso del pezzo max. per metro: 20 kg/m

• Velocità asse X (+): 170 m/min

• Velocità asse X (-): 100 m/min

• Velocità asse Y: 60 m/min

• Velocità asse Z: 60 m/min

• Velocità asse A: 780 °/s

• Precisione di posizionamento, deviazione di posizione Pa: ±0,2 mm / ±0,015°

• Precisione di posizionamento, dispersione media della posizione Ps: ±0,06 mm / ±0,005°

• Lunghezza minima del percorso programmabile: ±0,01 mm / ±0,001°

• Lunghezza focale della testa di taglio a lenti: 155 mm

• Profondità 7000 mm; Lunghezza 16000 mm (carico 6,5 m, scarico 3 m)

Dotazione aggiuntiva

• Possibilità di ridurre il diametro esterno minimo del tubo circolare a 15 mm (da 20 mm)

• Opzione per ridurre la lunghezza minima del lato del tubo rettangolare a 15 mm (da 20 mm)

• Opzione per aumentare la lunghezza massima del pezzo finito a 6500 mm (da 3000 mm)

• Opzione “Lunghezza dei pezzi finiti +1,5 m”: aggiunge 1500 mm alla lunghezza del pezzo finito

• Sistema di carico opzionale da 8,0 m: aumenta il peso massimo del pezzo a 160 kg (da 130 kg)
