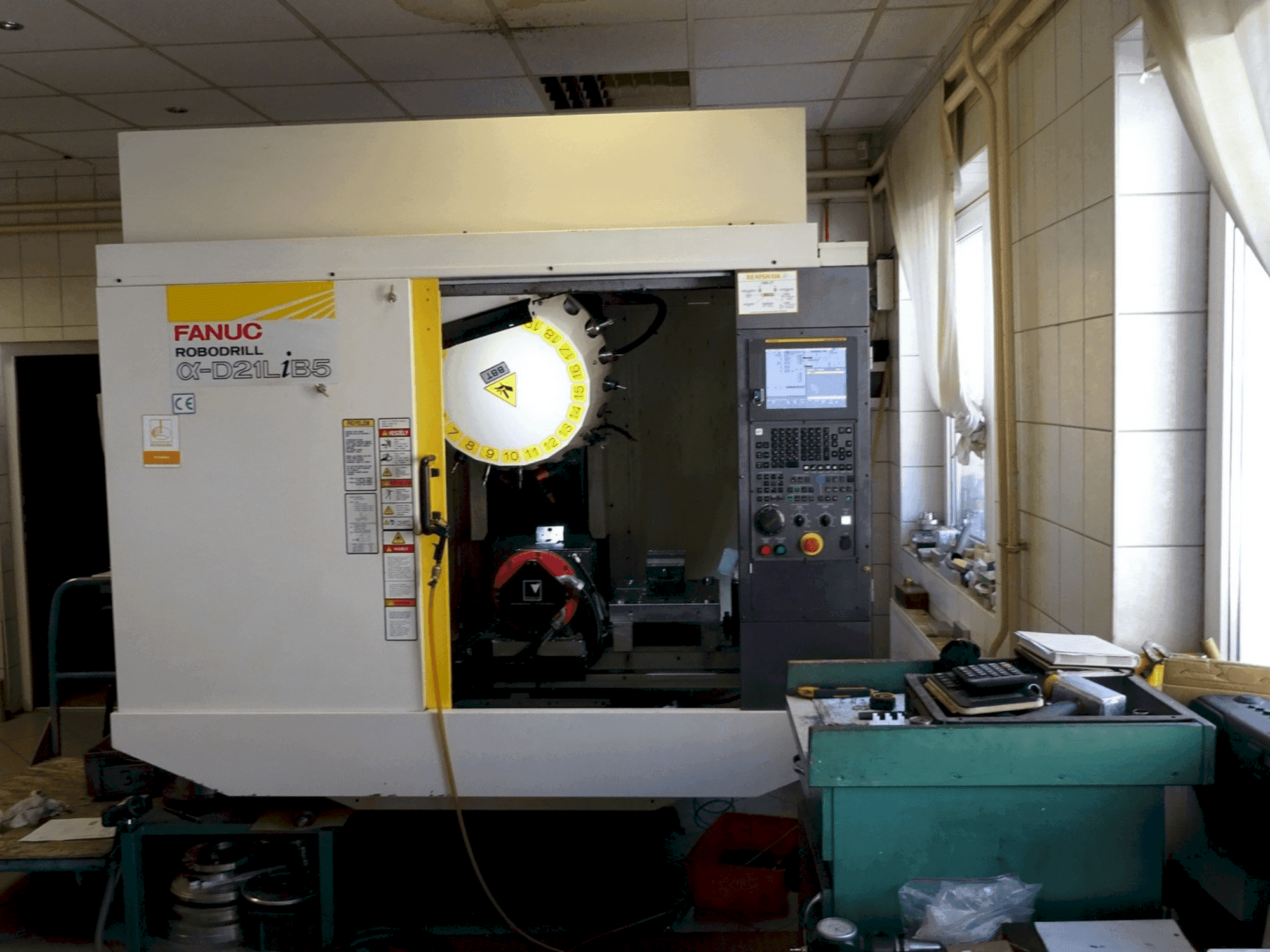

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Dimensioni della tavola: 850 × 410 mm

• Distanza dal naso del mandrino alla tavola (con HC100): 250-580 mm

• Carico del mandrino a 10.000 giri/min (1 min): 80 Nm / 14,2 kW

• Carico del mandrino a 10.000 giri/min (continuo): 13,6 Nm / 4 kW

• Carico del mandrino a 24.000 giri/min (1 min): 35 Nm / 26 kW

• Carico del mandrino a 24.000 giri/min (continuo): 7,5 Nm / 5,5 kW

• Avanzamento di taglio programmabile: 30.000 mm/min

• Accelerazione X/Y/Z (carico tavola 100 kg, utensile 2 kg): 1,4G / 1,0G / 1,6G

• Tempo di cambio utensile (utensile da 2 kg), da taglio a taglio: 1,6 s

• Precisione di posizionamento bidirezionale (ISO 230-2:1988): ≤ 0,006 mm

• Ripetibilità del posizionamento bidirezionale (ISO 230-2:1997, 2006): ≤ 0,004 mm

• Consumo d'aria: 150 L/min a 0,35-0,55 MPa

• Massa della macchina / con DDR-T: 2,1 / 2,3 t

Dotazione aggiuntiva

• Circa 40 coni portautensili (compresi i coni portautensili originali)

• 2 teste di maschiatura con coni

• 3 mandrini portapunte con coni

• 1 sonda tridimensionale con cono

• 4-5 teste di fresatura

• Morsa di precisione rettificata

• Morsa rettificata a 5 assi con ganasce rialzate

• Mandrino a tre griffe, 160 mm

• Mandrino a quattro griffe, 160 mm

• Set di parallele

• Set di pinze di serraggio di diverse dimensioni

• Stativi, strumenti di misura, calibri, ecc.
