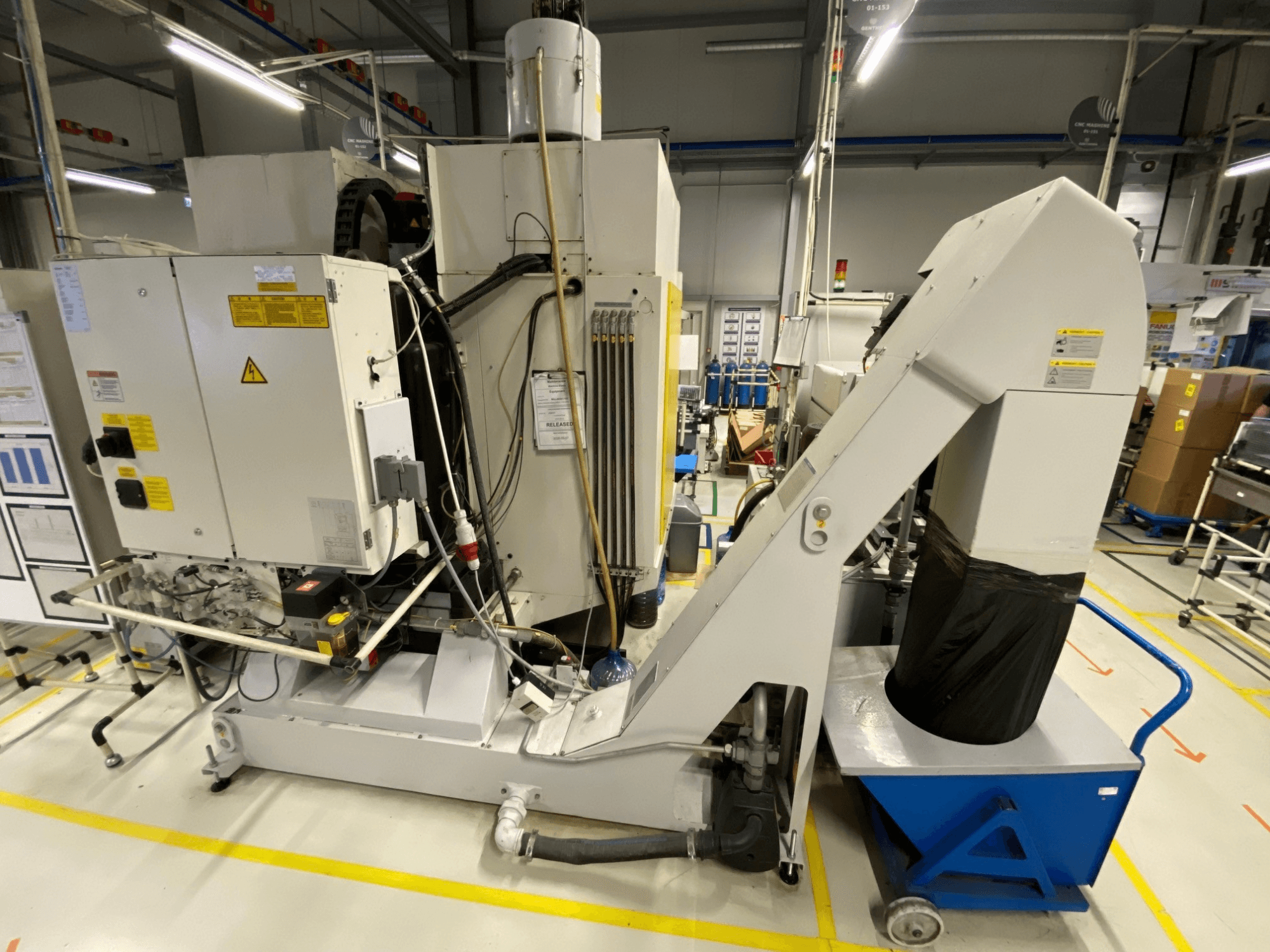

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Corsa e velocità

• Corsa rapida (X/Y/Z): 48 m/min

• Velocità di avanzamento (X/Y/Z): 1–15.000 mm/min

• Raggio di interferenza: 380 mm

• Distanza dalla punta del mandrino al piano di lavoro: 350–680 mm

Tavola

• Area di serraggio: 850 × 410 mm

• Scanalature a T: 3

• Larghezza delle scanalature a T: 14H14 mm

• Distanza tra le scanalature a T: 125 / 250 mm

• Altezza del piano dal pavimento: 815 mm

• Peso massimo del pezzo: 250 kg

Mandrino

• Diametro del cuscinetto del mandrino: 50 mm

• Coppia massima: 35 Nm (100% di carico)

Magazzino utensili

• Stazioni: 21

• Diametro massimo dell'utensile: 80 mm

• Lunghezza massima dell'utensile: 200 mm

• Forza di serraggio utensile: 2.200 N

• Peso massimo dell'utensile: 2 kg/utensile

• Massa totale degli utensili: 23 kg

Capacità di taglio

• Portata massima di asportazione: 600 cm³

• Diametro massimo di foratura: 20 mm

• Massima filettatura: M16

Forze di avanzamento

• Asse X: 2.700 N

• Asse Y: 2.700 N

• Asse Z: 5.400 N

Caratteristiche elettriche

• Tensione/Frequenza: 400 V / 50 Hz

• Potenza allacciata: 22 kVA

• Potenza richiesta: 17,6 kW

Unità disponibili e tempi di funzionamento

• Unità 1

  • Numero di serie FANUC: P182ZL013

  • N. di serie STAMA: KMM 021.1705

  • Autonomia: 400 h 20 min 5 sec

• Unità 2

  • FANUC N. ser.: P1827L014

  • Numero di serie STAMA: KMM 021.1704

  • Tempo di funzionamento: 29.444 ore 47 minuti 12 secondi

Attrezzatura aggiuntiva

• Unità di raffreddamento KNOLL KF 200/950

  • Unità 1 N. di serie: 1347674

  • Unità 2 N. di serie: 1347675

• Trasportatore di trucioli KNOLL 300 K-1

  • Unità 1 N. di serie: 1347673

  • Unità 2 N. di serie: 1347676
