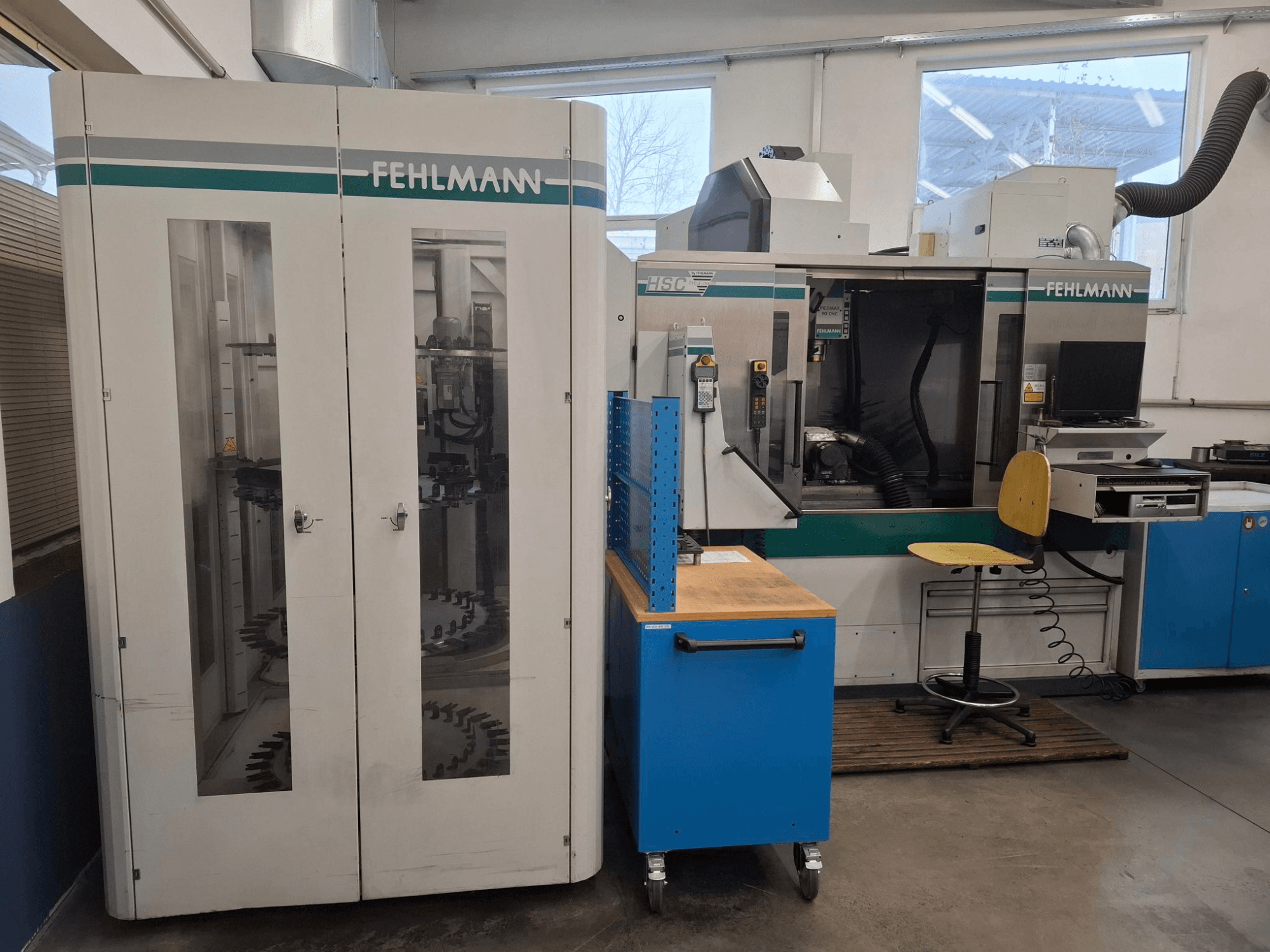

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Dimensioni del tavolo: 1260 x 490 mm

Dotazione aggiuntiva

• inclusa automazione EROWA Robot Multi

• Voce 20 (codice articolo 3391-176): 1 pz. Controllo a percorso continuo Heidenhain iTNC 530M (versione base standard) Voce 30 (codice articolo 3360-181): 1 pz. Opzione software 1 per iTNC 530M (lavorazione con tavola rotante in mm/min, programmazione di contorni sulla superficie del cilindro, inclinazione del piano di lavoro, inclusa l’interpolazione circolare su 3 assi) Voce 40 (codice articolo 3360-182): 1 pz. Opzione software 2 per iTNC 530M (lavorazione 3D: movimento fluido, compensazione utensile 3D, TCPM, interpolazione lineare a 5 assi, spline, tempo di elaborazione blocco 0,5 ms) Voce 50 (codice articolo 3391-211): 1 pz. Sistema di serraggio standard Voce 60 (Codice articolo 3390-220): 1 pz. Tavola macchina 1260x490 con 9 scanalature a T 12H8, distanza 50 mm Voce 70 (Cod. art. 3391-240): 1 pz. Sistema di cambio utensili con 28 posti nel magazzino HSK-E50, voce 80 (codice articolo 3390-270): 1 pz. Rivestimento laterale dell’area di lavorazione in lamiera di acciaio inossidabile, con porte scorrevoli ad ampia apertura sul lato anteriore e pannelli in policarbonato. Incl. 2 luci anti-stroboscopiche. Apertura della porta laterale destra manuale o automatica (opzionale). Voce 90 (Cod. art. 3390-272): 1 pz. Porta laterale destra con finestra, chiudibile a chiave Voce 100 (Cod. art. 3390-275): 1 pz. Porta automatica della cabina a sinistra della P90 per il carico dei pezzi. Incl. 2 cilindri pneumatici, guide, valvola di controllo e circuito di comando per controllo CNC. Voce 110 (Cod. art. 3390-288): 1 pz. Rivestimento completo dell’area di lavorazione verso l’alto (32/28 utensili), con nicchia chiudibile a chiave per gru di carico. Articolo 120 (Codice articolo 3360-506): 1 pz. Funzione di risparmio energetico estesa tramite timer elettronico. Passaggio automatico in standby degli azionamenti della macchina al termine dei programmi NC e al riavvio dell’impianto. Articolo 130 (Codice articolo 3360-842): 1 pz. Sistema di aspirazione della nebbia d’olio per l’area di lavorazione. Voce 140 (Cod. art. 3390-851): 1 pz. Sistema di raffreddamento standard 3 bar / 30 l/min con 2 pompe sommergibili, cassetto raccogli trucioli, inserto filtrante aggiuntivo per trucioli fini e filtro a maglia estesa. Serbatoio del refrigerante con capacità di 240 l. Voce 150 (Codice articolo 5130-101 Speciale): 1 pz. Predisposizione per sistema di lubrificazione a quantità minima. Tubi flessibili instradati attraverso la testa della macchina fino al mandrino. Commutabile tramite funzioni M. Voce 160 (Codice articolo 3363-872): 1 pz. Sistema di tastatura 3D Renishaw MP 40, comprensivo di inserto mandrino HSK E50, stilo di tastatura Ø 6 mm, trasmissione del segnale wireless tramite sistema a infrarossi. Autocalibrazione con raggio d’azione a 360°. Voce 170 (Cod. art. 3390-877): 1 pz. Sistema laser NT per la misurazione e il monitoraggio ad alta precisione di utensili da D 0,15 a 63 mm. Misurazione integrata nel ciclo del diametro e della lunghezza, nonché della stabilità del contorno. Include l’allineamento e il controllo automatici della tavola portautensili CNC. Articolo 180 (Codice articolo 3360-918): 1 pz. Impostazioni FEHLMANN HSC (Ciclo 327) per l’ottimizzazione dinamica degli azionamenti degli assi digitali. Voce 190 (Codice articolo 4875-114): 1 pz. Unità automatica di indicizzazione e rotazione CNC ATS 160 CNC-SDKD--ITSPC in versione digitale con mandrino a serraggio rapido Erowa ITS Power Chuck. Altezza del centro: 160 mm. Campo di rotazione: da +18° a -5°. Diametro massimo del pezzo: 300 mm. Peso massimo del pezzo: 50 kg. Coppia di serraggio dell’asse di rotazione: 1000 Nm. Coppia di serraggio dell’asse di indicizzazione: 600 Nm. Peso: 110 kg. Articolo 200 (codice articolo 3390-714): 1 pz. Preparazione sul lato macchina per il montaggio di un'unità di indicizzazione/rotazione CNC ATS 160 CNC-D su una Fehlmann Picomax 90 CNC. Articolo 210 (codice articolo 4875-787): 1 pz. Mandrino di prova corto (60 mm) per la verifica del punto zero del dispositivo. Art. 220 (cod. art. 4875-876): 1 pz. Rialzo per sistema di misurazione laser. Art. 230 (cod. art. 4875-950): 1 set di materiale di fissaggio per tavola con scanalature a T da 12 mm. Sistema di caricamento pezzi EROWA Robot Multi (ERM): Voce 240 (Codice articolo 5209-010): 1 pz. Sistema di caricamento pezzi EROWA Robot Multi con magazzini combinabili per i tipi di pallet ITS50, Holder 72, ITS148, UPC. Voce 250 (Codice articolo 5209-020): 1 pz. Braccio di presa RCS I fisso. Voce 260 (Codice articolo 5208-031): 1 pz. Unità pneumatica per il comando del mandrino n. 1 sul tavolo macchina n. 1. Voce 270 (Codice articolo 5209-040): 1 pz. Pinza RCS per ITS 50. Voce 280 (Codice articolo 5209-100): 4 pz. Piastra portapiastri per ITS 50, supporto 72, verticale, max. 6 piastre da 30 portapinze ciascuna, dimensioni massime consigliate del pezzo: circa 100 x 100 x 200. Articolo 290 (codice articolo 5201-150): 1 pz. Piastra di allineamento ITS 115. Art. 300 (Cod. art. 3390-295): 1 pz. Struttura di montaggio per robot con lamiere di chiusura, fondo del vassoio raccogligocce e set di cavi. Articolo 310 (codice articolo 5220-001): 1 pz. FEHLMANN Milling Center Manager (MCM) versione 5 per centri di lavorazione con caricamento automatico dei pezzi. Incl. hardware PC con Windows XP. Art. 320 (Cod. art. 5220-803): 1 pz. Console di comando MCM con cassetto per tastiera chiudibile a chiave e supporto per 4 utensili HSK50. Kit accessori per macchine HSC HSK-E50: Articolo 330 (codice articolo 8079-002): 1 pz. Perno di calibrazione 12/10 mm. Articolo 340 (codice articolo 8520-000): 1 pz. Pulitore per cono HSK 50. Sistema di aspirazione della polvere di grafite: Articolo 350 (Codice articolo 5002-001): 1 pz. Sistema di aspirazione industriale per polvere di grafite Tipo 16.2.5, automatico. Turbina di aspirazione da 3,1 kW, portata d'aria nominale 1'680 m³/h, insonorizzata a 75 dBA, serbatoio da 100 l. Voce 360 (Codice articolo 5002-011): 1 pz. 1 punto di aspirazione a destra, tubazione da 100 mm. Voce 370 (Codice articolo 5002-090 Speciale): 1 pz. Punto di aspirazione per la pulizia manuale del locale di lavorazione. Articolo 380 (codice articolo 3390-565): 1 pz. Unità di raffreddamento dell’armadio di comando per PICOMAX 90.
