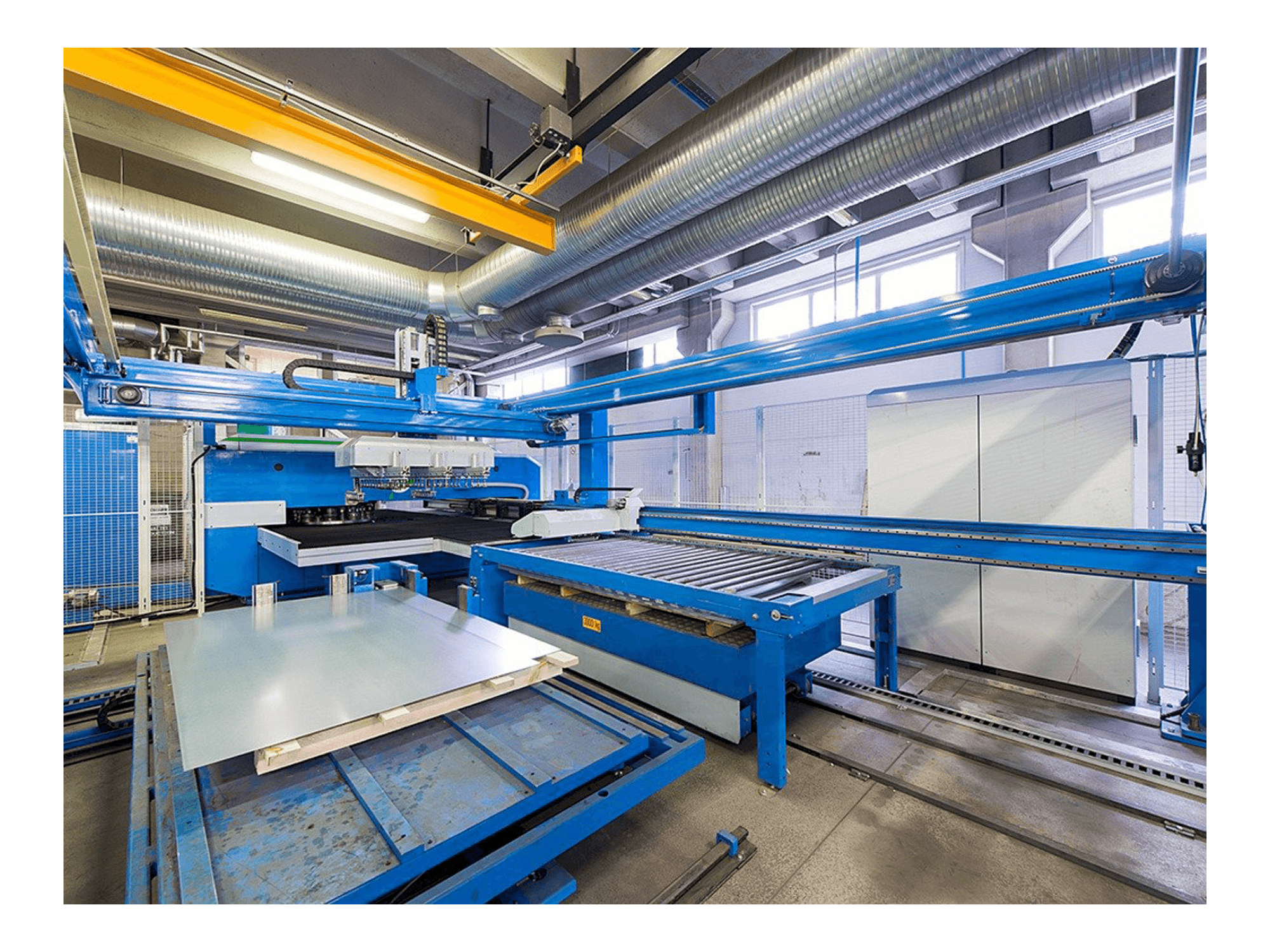

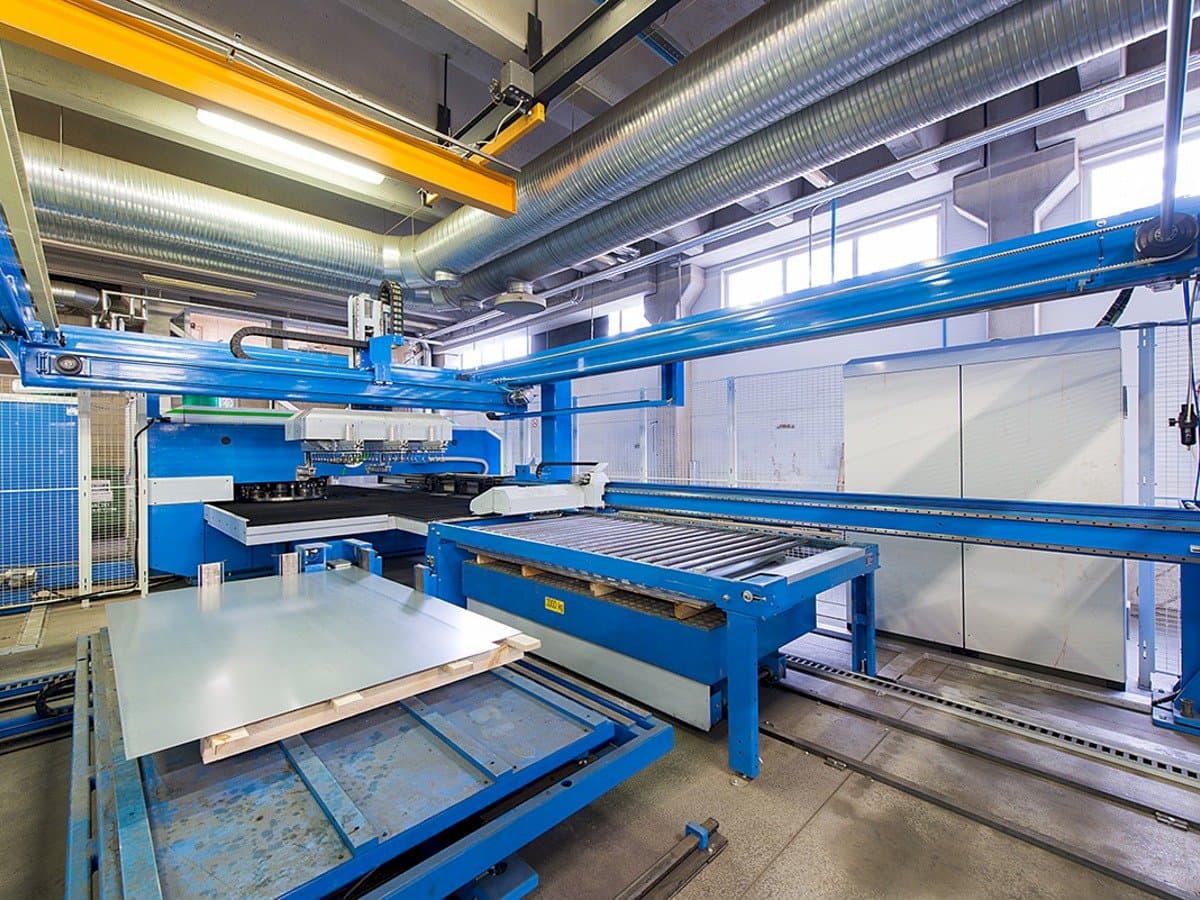

Finn-Power - E 5 LuiEE-PUN-FIN-2005-00001

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Buone condizioni di lavoro
• Velocità di punzonatura, max. Taglio con forbici (1... 3 mm) - 480 min-1 25 mm tra i fori - 310 min-1 250 mm tra i fori - 140 min-1
• Precisione di punzonatura: deviazione del centro del foro (assi x/y), max. - 0. 1 mm deviazione della distanza tra i centri dei fori (assi x/y), max. - ±0. 05 mm deviazione angolare (utensile indice cnc), max. - ±0,1°

Vantaggi tecnici della macchina

• Punzonatura - servomotore elettrico
• La lunghezza della corsa del pistone durante la punzonatura - con automazione automatica
• La profondità della corsa durante lo stampaggio - programmabile in incrementi di 0. 001 mm
• Lunghezza della corsa di formatura programmabile in incrementi di 0. 001 mm
• Strumento revolver: il numero di stazioni nel revolver - 20 pezzi.
• Strumento - torretta spessa punzonatura diametro-max. 89 mm la velocità della pistola è di 30 rad/min. Il tempo di cambio utensile è di 1-3 secondi.
• Lo strumento di indicizzazione: numero di stazioni di indicizzazione, max. Standard - 2 pz. (max. 10 pezzi) diametro di punzonatura, max. - 89 mm velocità di rotazione dell'utensile, max. - 58 rad/min.
• Cilindro di formatura: forza di formatura superiore-200 kn l'altezza della corsa dello stampo durante la formatura è programmabile con incrementi di 0. 001 mm (max. 12 mm)
• Morsetti per lamiere: morsetti pneumatici - 3 pz. Dimensione della lamiera, max. (x/y) - 2530/1270 mm
• Velocità dell'asse (asse x), max. - 80 m / min, velocità dell'asse (asse y), max. - 60 m / min

Storia della macchina

Spessore materiale

0. 5 - 8 mm

Tipo di materiale

Acciaio
