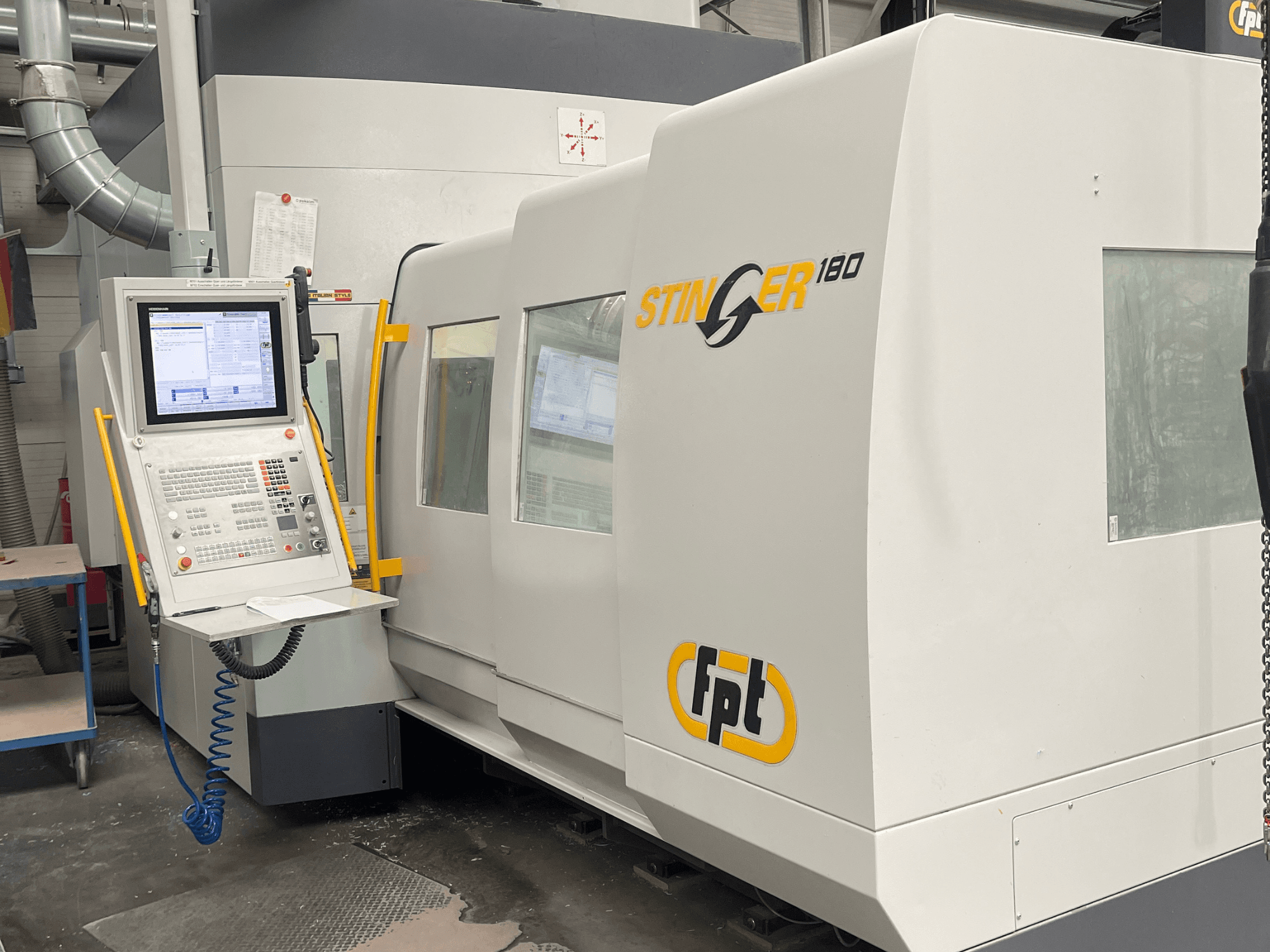

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Velocità massima dell'asse di interpolazione: 35 m/min

- Potenza installata: 65 kVA

- Corrente richiesta: 93 A

- Portata d'aria del sistema pneumatico: 400 Nl/min

- Pressione di esercizio del sistema pneumatico: 6 bar

- Lunghezza tavola rotante: 1200 mm

- Larghezza della tavola rotante: 1000 mm

- Capacità di carico della tavola: 3000 kg (distribuzione centrale e uniforme)

- Distanza tra la superficie della tavola e il bordo anteriore del mandrino verticale: 105 - 905 mm

- Altezza libera orizzontale massima: 1430 mm

- Altezza dal pavimento alla superficie della tavola: 800 mm

- Scanalature a T del tavolo: 9 scanalature a T (scanalatura centrale 18 mm H7, le restanti 18 mm H11, distanza tra le scanalature 100 mm)

- Risoluzione di posizionamento del piano: 0,0001°

- Velocità di rotazione rapida del piano: 7200 °/min (20 giri/min)

- Coppia di serraggio del tavolo: 7500 Nm

- Precisione di posizionamento del tavolo P: 8 sec

- Precisione di ripetibilità del tavolo Ps: 4 sec

- Unità di controllo CNC: HEIDENHAIN TNC 640 (schermo piatto a colori TFT da 19", 4 GB di RAM, 32 GB SSD, interfacce: 1x RS-232-C, 2x Ethernet, 5x USB)

- Volantino portatile: HEIDENHAIN HR520

- Tipo di mandrino/testa: testa universale automatica con indicizzazione a 0,001°, motore Direct Drive, raffreddamento a liquido

- Cono mandrino: HSK-A63 DIN 69893

- Velocità del mandrino: fino a 18.000 giri/min

- Potenza del mandrino (S1/S6): 22 / 33 kW

- Coppia del mandrino (S1/S6): 84 / 128 Nm

- Campo di rotazione dell’asse A della testa: +/- 185°

- Velocità massima dell’asse A della testa: 30 giri/min

- Coppia di serraggio dell’asse A della testa: 1.400 Nm

- Coppia massima disponibile sull'asse A della testa: 410 Nm (302 ft lb)

- Coppia massima disponibile sull’asse del tavolo: 2500 Nm (1844 ft lb)

- Cambiautensili: cambiautensili a catena, 60 utensili, posizione VERT

- Lunghezza massima utensile: 300 / 350 mm

- Diametro massimo dell’utensile: 75 mm

- Peso massimo dell'utensile: 10 kg

- Sonda laser: sistema software con sonda laser RENISHAW (diametro massimo utensile 180 mm)

- Sonda di misura del pezzo: sonda radio RENISHAW RMP40M con LP2 (lunghezza 100 mm, stilo di 6 mm di diametro) e ricevitore RMI-Q

- Sistema di lubrificazione: alimentazione interna (30 bar, 10 l/min) ed esterna (30 bar, 40 l/min), serbatoio da 800 l, filtri da 80/60 micron

- Alimentazione interna dell’aria: aria compressa interna ad alta velocità attraverso il mandrino (fino a 24.000 giri/min)

- Trasportatore di trucioli: 2 trasportatori a coclea integrati con scarico a destra

- Sensore di vibrazioni: sensore SRV per il rilevamento di collisioni e sovraccarichi da vibrazioni
