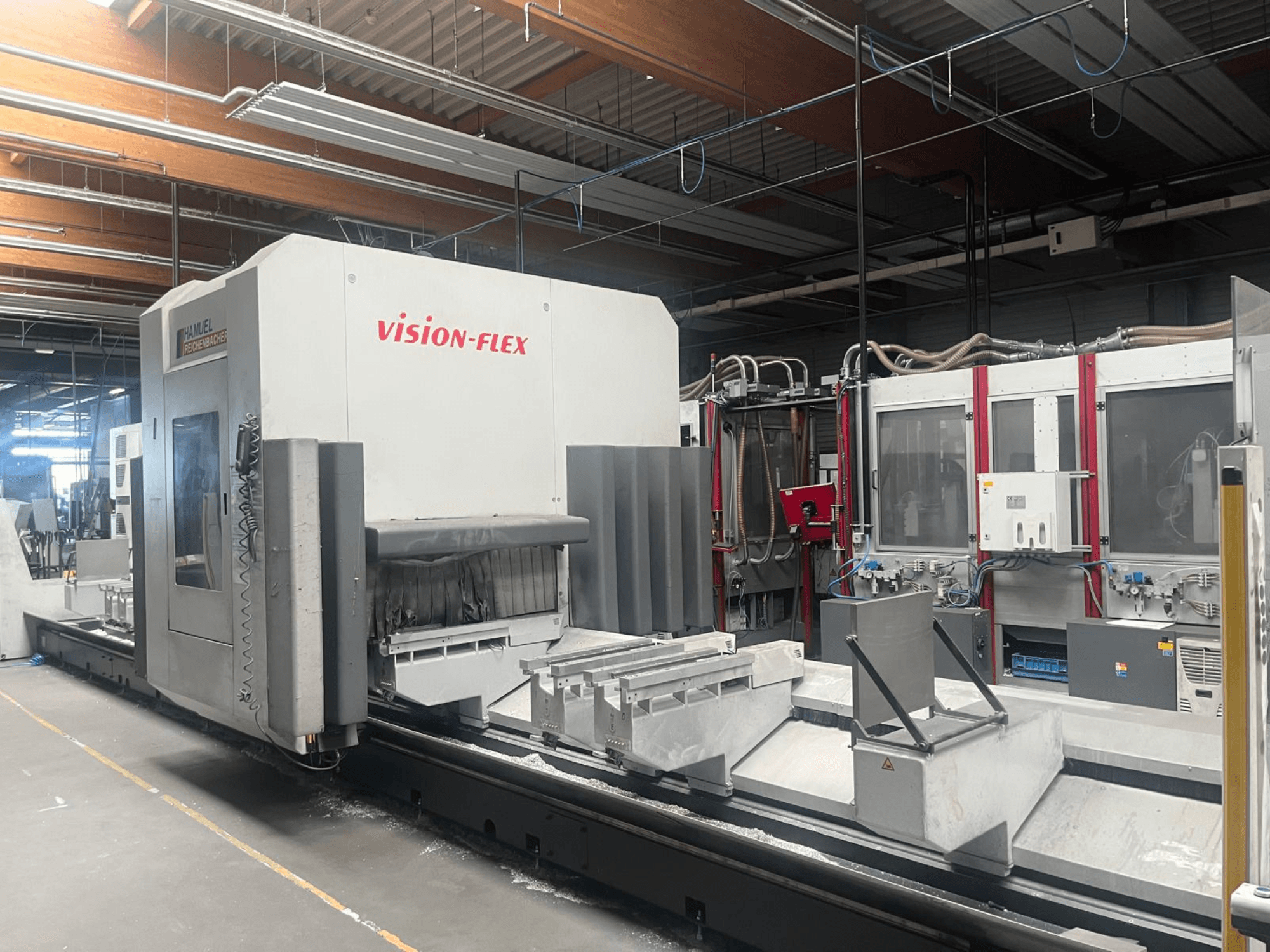

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Numero di assi: 5 assi (asse C ±360°, asse B ±180°)

• Corsa asse X: 8.060 mm

• Corsa asse Y: 1.210 mm (+ 400 mm di corsa di cambio)

• Corsa asse Z: 760 mm

• Velocità di avanzamento rapido degli assi: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Accelerazione degli assi: 6 m/s²

• Velocità del mandrino: fino a 24.000 giri/min

• Potenza mandrino principale: 15 kW (S1 in continuo), 18 kW (S6 max)

• Coppia del mandrino: 14,3 Nm (S1), 17,2 Nm (S6)

• Portautensili mandrino: HSK-F63

• Lunghezza/peso massimo dell'utensile: 240 mm / 6 kg

• Cambio utensili: cambiutensili a disco a 20 posizioni (automatico)

• con display TFT da 19" e terminale portatile HT-2

• Tensione di alimentazione: 400 V (3~ ±10%, 50 Hz)

• Corrente nominale: 90 A

• Fusibile di ingresso: 100 A (Ic < 17 kA)

• Tensione di comando: 24 V CC

• Potenza totale: 45 kW

• Alimentazione aria compressa: min. 7 bar, ca. 1.000 NL/min

• Sistema di lubrificazione: sistema di lubrificazione centralizzato automatico (capacità di 3 L di grasso) + lubrificazione a quantità minima (MQL) con serbatoio da 3 L

• Peso della macchina: 10.000 kg

• Dimensioni della macchina (ingombro a terra): circa 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Dotazione aggiuntiva:

• trasportatore di trucioli LEHMANN, pannello di comando manuale EATON, blocchi di serraggio dei profili regolabili pneumaticamente (8 travi), configurazione di controllo a 2 canali per l’impostazione e la lavorazione simultanee
