GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

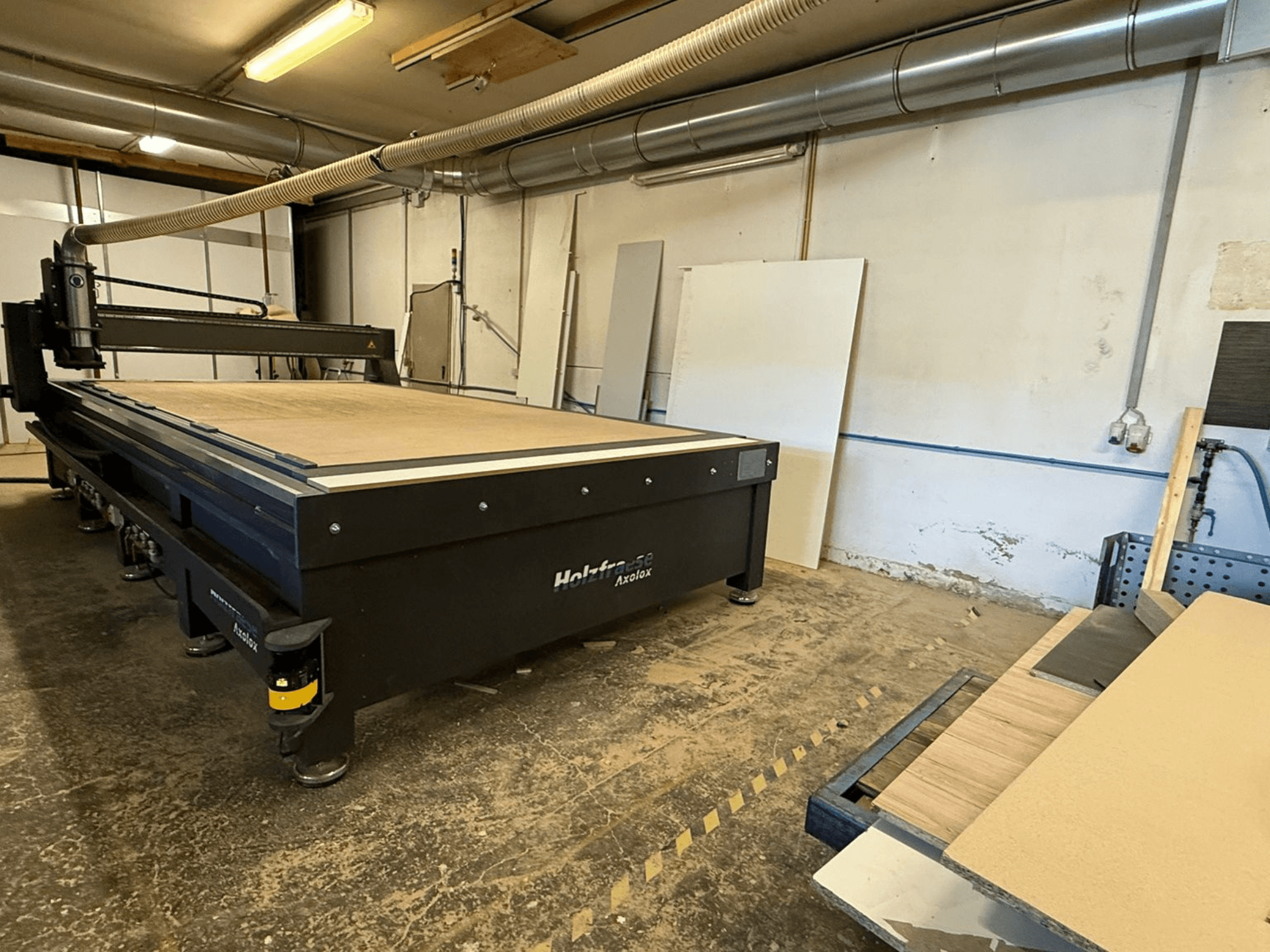

• Modello e dimensioni: Router per legno CNC Axolox 4021 (19 mm Forescolour), 4000 x 2100

• Struttura: Tavola di fresatura (asse X), gantry (asse Y), unità asse Z in piastra compatta, telaio di base con piedi macchina regolabili

• Piano di fresatura/piastra sacrificale: MDF da 19 mm; aperture del tavolo pre-attrezzate in senso longitudinale e trasversale

• Set di meccanica: Guide profilate con carrelli, vite a ricircolo di sfere, cremagliera di precisione

• Mandrino ad alta frequenza: 2,2 kW, con dado per raccordi, convertitore di frequenza (VFD), filtro di linea, resistenza di frenatura e set di pinze di serraggio

• Connessione elettrica (macchina): 16 A, 400 V CA

• Connessione per l'aspirazione della polvere: Richiede un tubo flessibile di 100 mm di diametro interno per il collegamento al sistema di aspirazione della polvere esistente del cliente.

• Set di controllo (preassemblato nell'armadio): Cavi di controllo, catene di energia, riduttori planetari, motori passo-passo, stadi di potenza ad alte prestazioni, alimentatore, trasformatore toroidale; sensori su ogni asse

• Controllo automatico: Relè di commutazione per il controllo automatico del sistema di aspirazione esistente.

• Protezione dalla polvere: Guarnizioni a spazzola

• Dispositivi di sicurezza (a norma CE): Dispositivo di aspirazione mobile; scanner laser montato su un lato per il monitoraggio dell'area di lavoro (campo di 275°, portata di 5,5 m)

• Unità di controllo portatile: Tutte le funzioni della macchina, compreso l'arresto di emergenza e l'interruttore a uomo morto.

• Sensore di lunghezza utensile: Misura della lunghezza dell'utensile e spostamento attivo del punto zero

• Software di controllo/HMI: Beamicon2 (2020)

• Computer/HMI: Mini PC con Windows 10 in console ergonomica; monitor, mouse e tastiera incorporati

• Tavolo a vuoto: Banco di fresatura progettato come tavolo a vuoto; sei elementi sezionali regolabili; tavola trasversale in PE con piastra superiore in MDF

• Piastra sacrificale per tavolo a vuoto fornita dal cliente: HDF da 3 mm, grezzo su entrambi i lati, 3000 x 2100 mm

Dotazione aggiuntiva

• Pompa per vuoto: Pompa rotativa a palette Becker lubrificata a olio, capacità 360 m^3; allacciamento alla rete elettrica 16 A, spina 400 V richiesta

• Sistema di aspirazione della polvere esterno e tubo flessibile con diametro di 100 mm (necessario per il collegamento; non incluso nella macchina)

• Licenze e moduli software CAD/CAM e di progettazione:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (incluso 1 anno di assistenza)

  • Moduli SmartWOP: Connessione CNC - router per legno; armadio inclinato di volume speciale; armadio angolare di volume speciale; progettazione di ambienti; nesting automatico di pannelli; Panel Planner (spostamento/ordine/rotazione di pezzi su materiale grezzo)

  • Estensione RhinoNest per Rhino 6.0 (nidificazione dei componenti sui pannelli)
