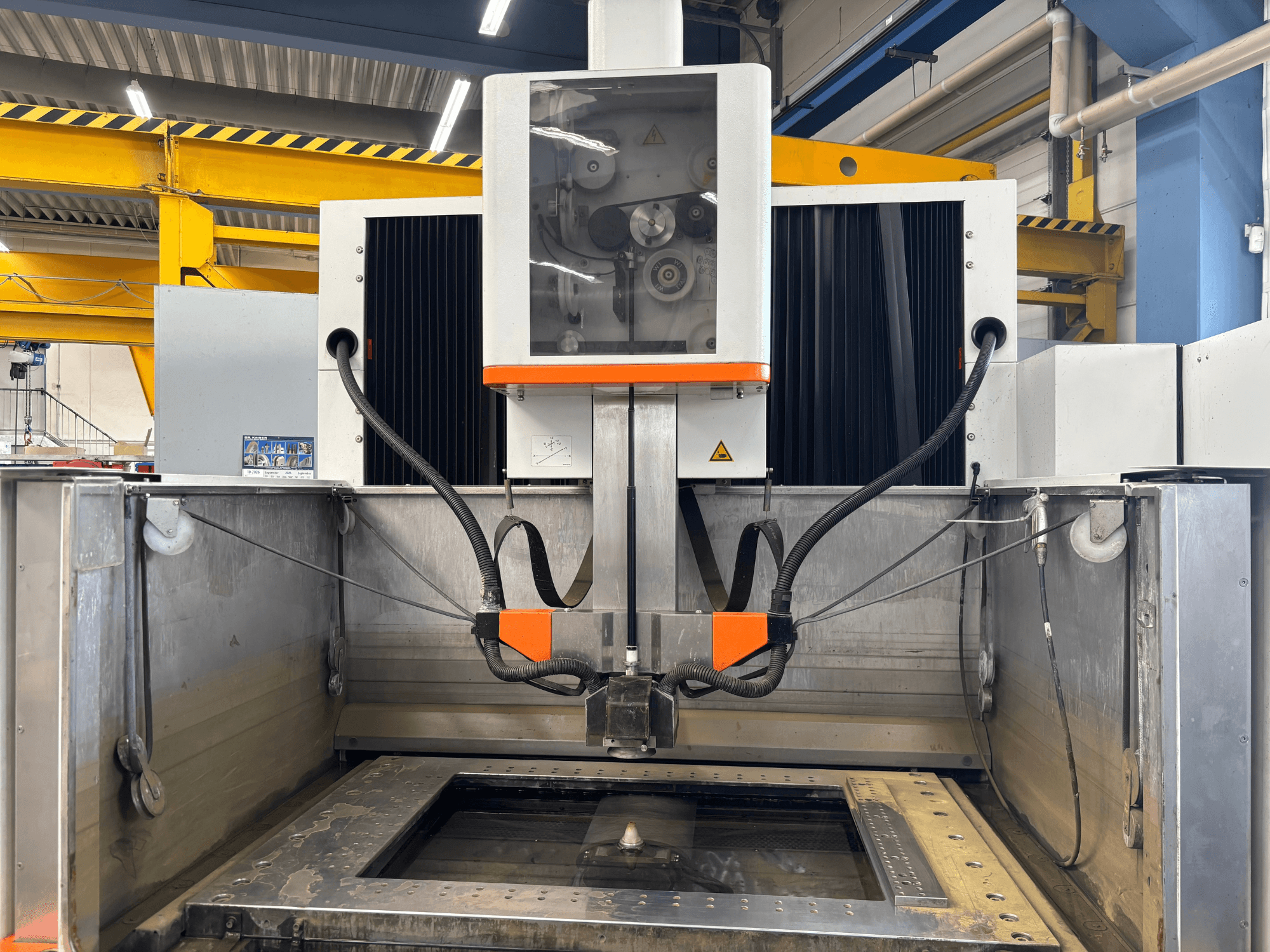

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Dimensioni complessive (L x P x A): 2670 x 2870 x 2645 mm

- Peso totale senza dielettrico: 6300 kg

- Peso totale con dielettrico: 8040 kg

- Livello di rumore massimo: 76 dB

- Porta scorrevole: Sì

- Dimensioni del piano di lavoro: 1240 x 800 mm

- Dimensioni massime del pezzo: 1450 x 900 x 510 mm

- Peso massimo del pezzo: 3000 kg

- Livello dielettrico massimo: 520 mm

- Corsa degli assi X, Y, Z: 800 x 550 x 510 mm

- Corsa assi U, V: 800 x 550 mm

- Angolo di conicità / Altezza: ±30°/510 mm (Opzionale ±45°/510 mm)

- Kit di conicità: kit per taglio conico a 45° (Kit für 45° Konikschnitt)

- Risoluzione di misura sugli assi X, Y, U, V, Z: 0,05 µm

- Velocità degli assi: 0...3000 mm/min

- Tipo di dielettrico: Acqua deionizzata

- Volume totale del dielettrico: 1700 L

- Controllo della temperatura del dielettrico: regolazione automatica ±1 °C

- Cartucce filtranti: 4

- Sistema di raffreddamento: scambiatore di calore acqua/acqua

- Diametro del filo: Ø 0,2...0,33 mm

- Guide filo standard: guide chiuse Ø 0,25 mm

- Set di guide filo: Taper Expert Ø 0,250 mm (per CUT X00/FI X4)

- Infilatura automatica: Sì

- Pesi ammessi della bobina di filo: 8-25 kg

- Tipo di generatore: CLEANCUT

- Tensione di ingresso trifase: 380/400 V ±10%

- Frequenza di rete: 50 o 60 Hz

- Potenza massima / richiesta: 12 kVA

- Rugosità minima: Ra 0,2 µm (carburo) / 0,28 µm (acciaio)

- Interfaccia utente: AC CUT HMI

- Sistema operativo: Windows XP

- Display: LCD da 15"

- Connettività: E-Connectivity, Ethernet, USB

- Temperatura ambiente di funzionamento: 15...30 °C (20 ± 1 °C per una precisione ottimale)

- Umidità relativa massima: 40...80%

- Aria compressa: 6-7 bar
