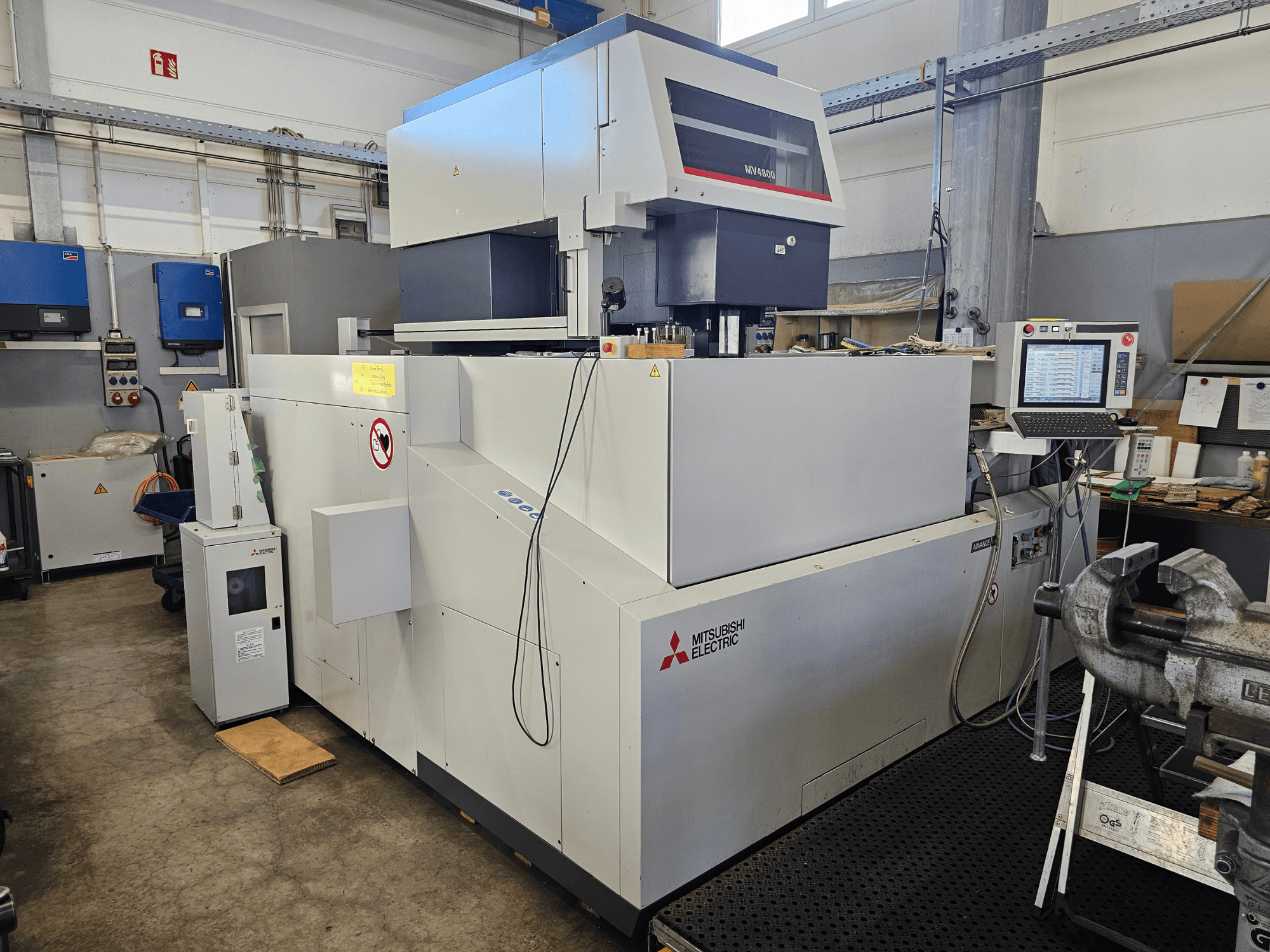

Mitsubishi - MV4800DE-EDM-MIT-2018-00003

• Controllo: Controllo CNC Mitsubishi

• Tipo di lavorazione: taglio per erosione a filo (EDM a filo)

• Sistema dielettrico: sistema dielettrico a base d'acqua

• Raffreddamento/filtrazione: sistema di filtraggio dielettrico integrato

• Infilatura automatica del filo: inclusa

• Tipo di filo: filo di ottone (es. OBN 0,25 mm)

• Capacità di diametro del filo: circa 0,1-0,3 mm

• Diametro del filo (gamma standard): 0,15-0,30 mm (standard 0,30 mm)

• Applicazione: taglio di precisione di materiali conduttivi

• Materiali tipici: acciaio temprato, acciaio per utensili, carburo, alluminio

• Corse degli assi: U ±100 mm, V ±100 mm

• Dimensioni massime del pezzo: X 1250 mm, Y 1020 mm, Z 505 mm

• Peso massimo del pezzo: 3000 kg

• Peso del serbatoio (vuoto): 450 kg

• Peso del generatore: 240 kg

• Apertura della porta richiesta (L x H): 2587 x 2815 mm

• Alimentazione: 3 fasi 400 V CA ±10% 50/60 Hz

• Fusibile di protezione minimo: 32 A lento

• Pressione pneumatica: 5-7 kgf/cm² (500-700 kPa)

• Consumo d'aria: minimo 42 l/min (più di 75 l/min per il sistema AT con filo da 0,1 mm)

• Connessione aria: 3/8"

• Lunghezza ingombro macchina: circa 3299 mm

• Spazio minimo intorno alla macchina: 1 m

• Altezza piattaforma di lavoro consigliata: minimo 500 mm

• Requisiti di movimentazione: carrello elevatore con portata minima di 10 t, lunghezza delle forche minima di 3,5 m

Dotazione aggiuntiva

• Trasformatore di alimentazione: 20 kVA

  • Dimensioni: 1,2 x 0,4 x 1,2 m

  • Peso: 300 kg

• Unità di ionizzazione: Sistema ionizzatore E.KO (incluso)
