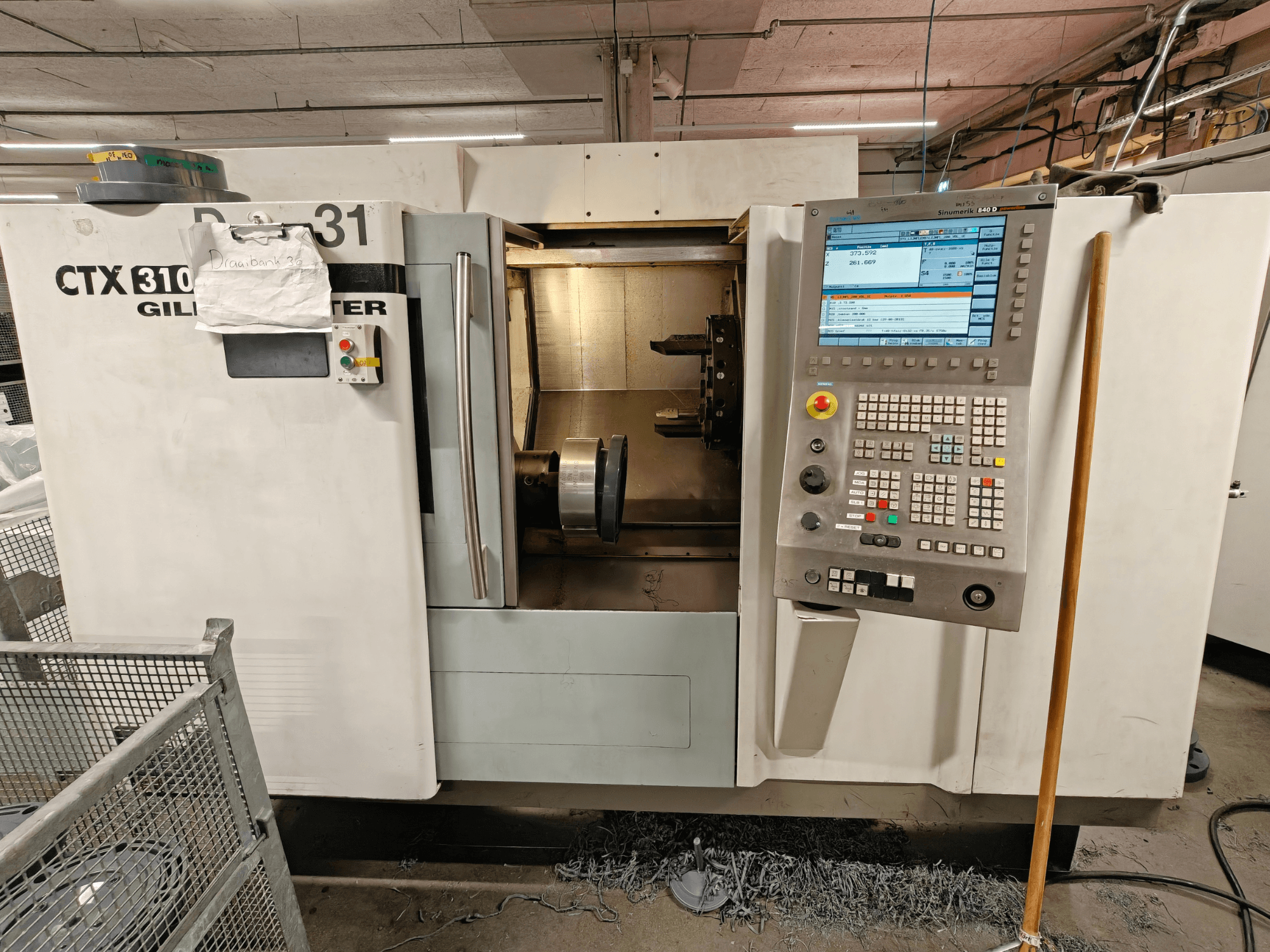

Gildemeister - CTX 310NL-TUR-GIL-2003-00001

• Disponibilità: 2 unità disponibili

• Fuso

  • Naso: FL 140 h5

  • Coppia massima: 115 Nm (153 Nm al 40% S6)

  • Alesaggio: 69 mm

  • Diametro mandrino: 170 mm (opzionale 210 mm)

  • Capacità della barra: Ø 50 mm

• Campo di lavoro

  • Rovesciamento sul letto: 500 mm

  • Diametro massimo di tornitura: 246 mm

  • Lunghezza massima di tornitura: 445 mm

  • Distanza tra i centri: 600 mm

• Torretta e utensili

  • Tipo di torretta: VDI 30

  • Stazioni utensili: 12

  • Velocità degli utensili: 4200-5000 giri/min (a seconda del controllo: Fanuc/Siemens/Heidenhain)

  • Potenza degli utensili azionati: 3,3-4,4 kW

• Avanzamenti e dati degli assi

  • Traslazione rapida (X/Z): 24/30 m/min

  • Asse C rapido: 100 giri/min

  • Forza di avanzamento (X/Z): 450 daN

  • Risoluzione (X/Z): 0,001 mm

• Letto

  • Inclinazione: 45°

  • Materiale: Ghisa

• Impianto elettrico e ausiliario

  • Tensione di alimentazione: 400 V (±10%), 50 Hz

  • Potenza totale installata: 24 kVA

  • Pressione del sistema idraulico: 50 bar

  • Capacità del serbatoio del refrigerante: 175 litri

• Sistemi di controllo (opzioni): GE-FANUC 21i-TB, Siemens 840D, Heidenhain 4290 E

Attrezzature aggiuntive

• Convogliatore di trucioli (entrambe le unità)

• Unità di estrazione (una unità)
