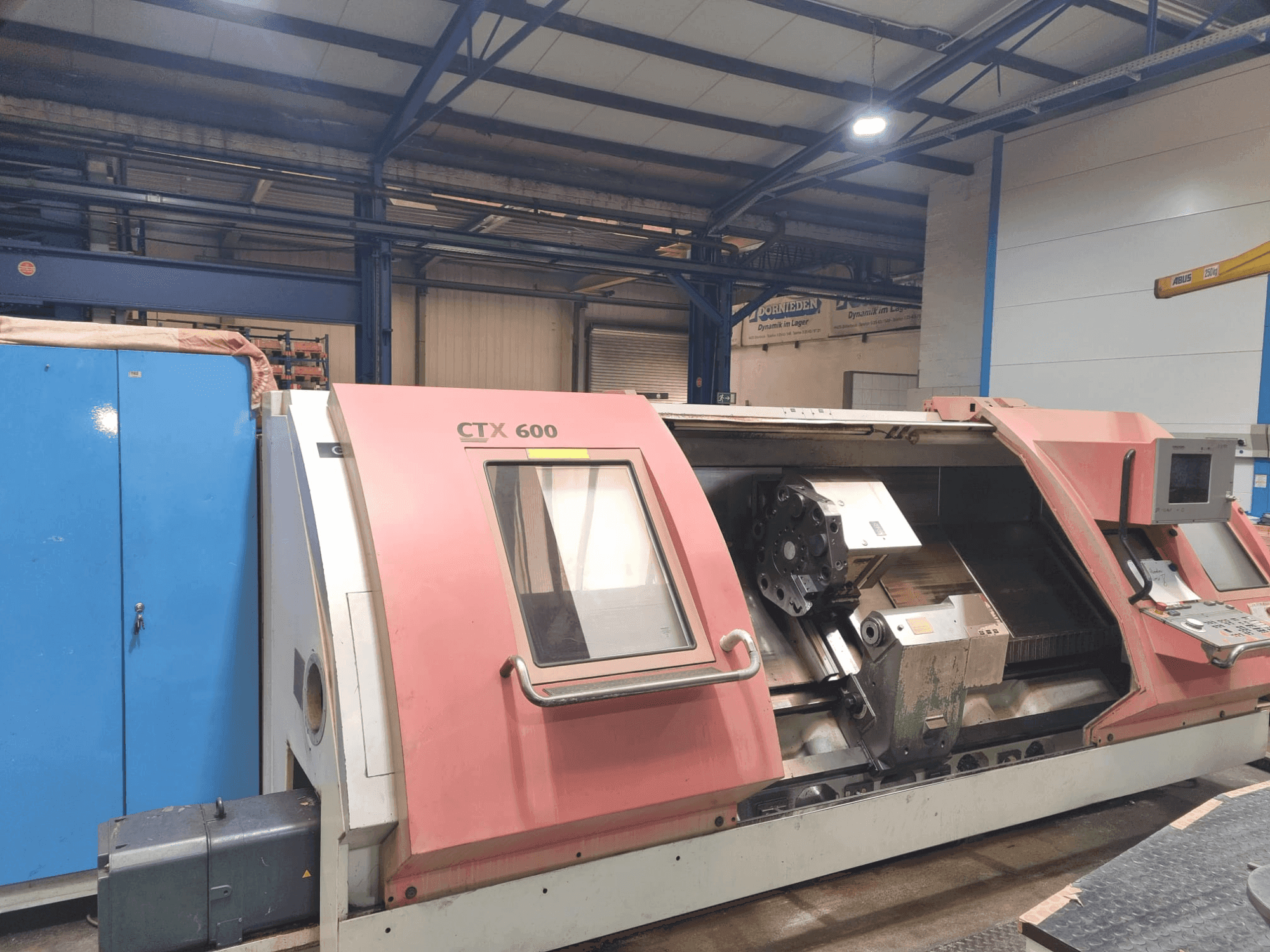

Gildemeister - CTX 600DE-TUR-GIL-1996-00001

Dotazione supplementare

• Numero di stazioni utensili: 12

Vantaggi della macchina

Vantaggi tecnici della macchina

• Potenza di azionamento al 100% del ciclo di lavoro: 27 kw
• Coppia massima: stadio di marcia 1: 1680 nm / stadio di marcia 2: 420 nm
• Diametro orbitale sopra la copertura del letto: 650 mm / diametro orbitale sopra la copertura della guida: 480 mm
• Corsa planare: 320 mm / corsa longitudinale: 2097 mm
• Testa del mandrino (flangia piatta): 220 h5 mm/diametro testa mandrino al cuscinetto anteriore: 140 mm/ alesaggio mandrino: 107 mm/diametro mandrino: 315 (400) mm
• Forza di alimentazione x al 100% del ciclo di lavoro: 800 n / forza di alimentazione z al 100% del ciclo di lavoro: 1500 n / traslazione rapida asse x: 10 m/min / asse z rapido: 15 m/min / sistema di misura: encoder rotativo incrementale
• Torretta a disco universale, commutazione automatica con logica di direzione / attacco utensile (din 69880): 50 mm / tempo di indicizzazione della torretta per stazione (180°): 1. 0 (3. 0) sec / indicizzazione massima all'ora: 400
• Diametro della punta: 120 mm / corsa della punta: 120 mm / pressione della punta: 1400 n
• Fermo / fermo idraulico autocentrante: 22 - 150 mm
