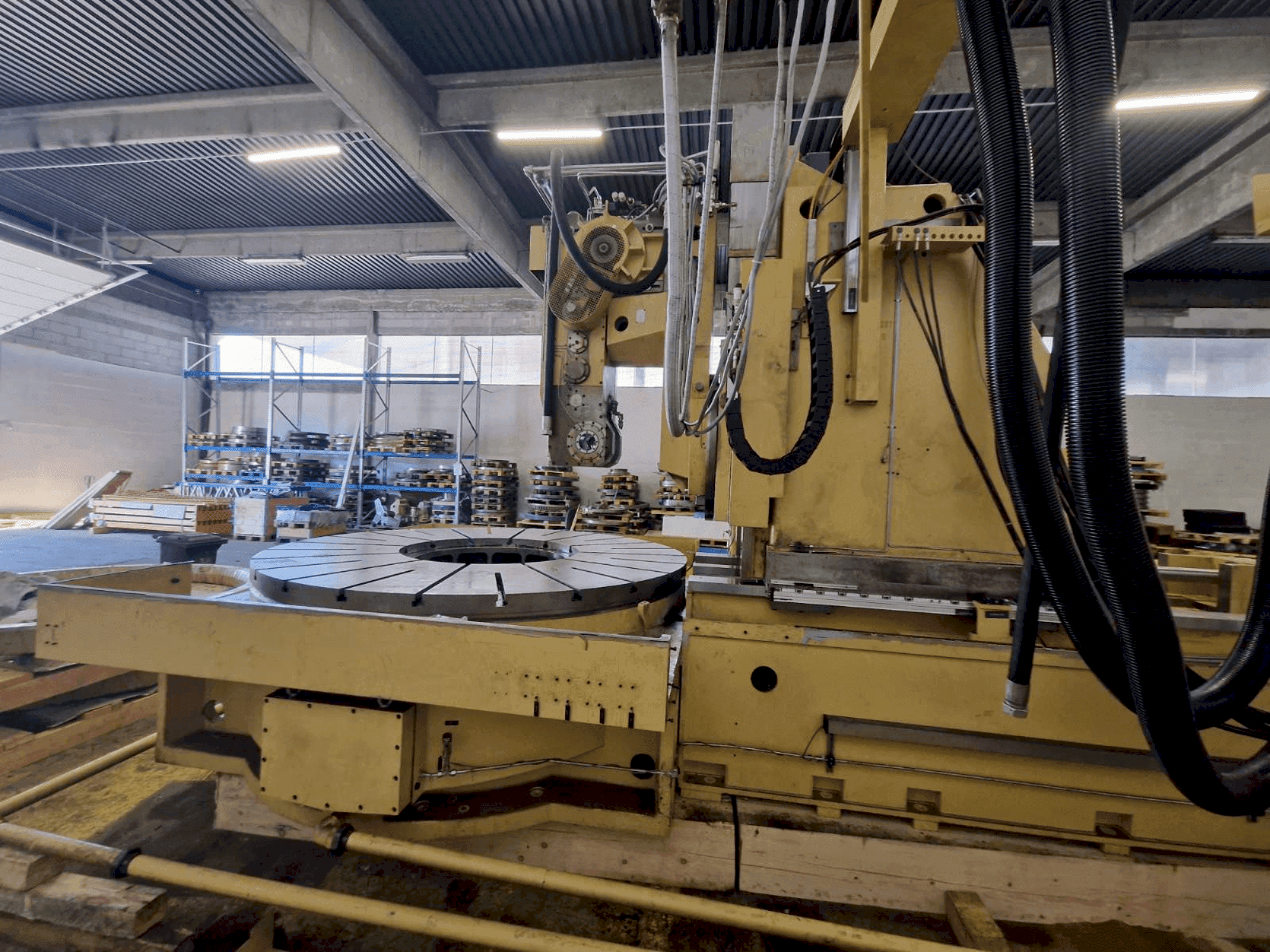

Gleason PFAUTER - P 2800SI-MIL-GLE-2007-00001

Dotazione supplementare

• Controllo di percorso SINUMERIK 840 D di Siemens, con 5 assi, 1 mandrino, ingranaggio elettronico e funzioni di sicurezza integrate
• Teste di fresatura motorizzate per ingranaggi interni ed esterni con campo di rotazione di +30 / -45 gradi
• Ingranaggi esterni: Diametro min. Diametro: 950 mm / Diametro massimo: 2800 mm. Diametro: 2800 mm
• Cono della fresa: HSK-B160 (cono cavo secondo DIN 69063)

Vantaggi della macchina

Vantaggi tecnici della macchina

• Diametro nominale del pezzo: 2800 mm
• Diametro del tavolo: 2500 mm / diametro della ruota del passo: 2200 mm / diametro del foro del tavolo: 800 mm / profondità del foro del tavolo: 875 mm
• Distanza minima/grande tra fresa e asse del pezzo: 600 mm / 1735 mm / percorso di scorrimento assiale maggiore: 1000 mm / percorso di spostamento della fresa più ampio: 300 mm
• Min. /max. Interasse per ingranaggi interni: 280 mm / 1820 mm / min. Diametro interno del pezzo: circa 1000 mm per gli ingranaggi interni / max. Spessore dell'anello del pezzo: 240 mm per gli ingranaggi interni / max. Larghezza del pezzo per ingranaggi interni: 470 mm
• Diametro del piano di cottura più grande: 350 mm / lunghezza del piano di cottura più grande: 375 mm
• Modulo nominale macchina - dentatura: circa 20 mm ingranaggio / modulo nominale macchina - fresatura: circa 30 mm
