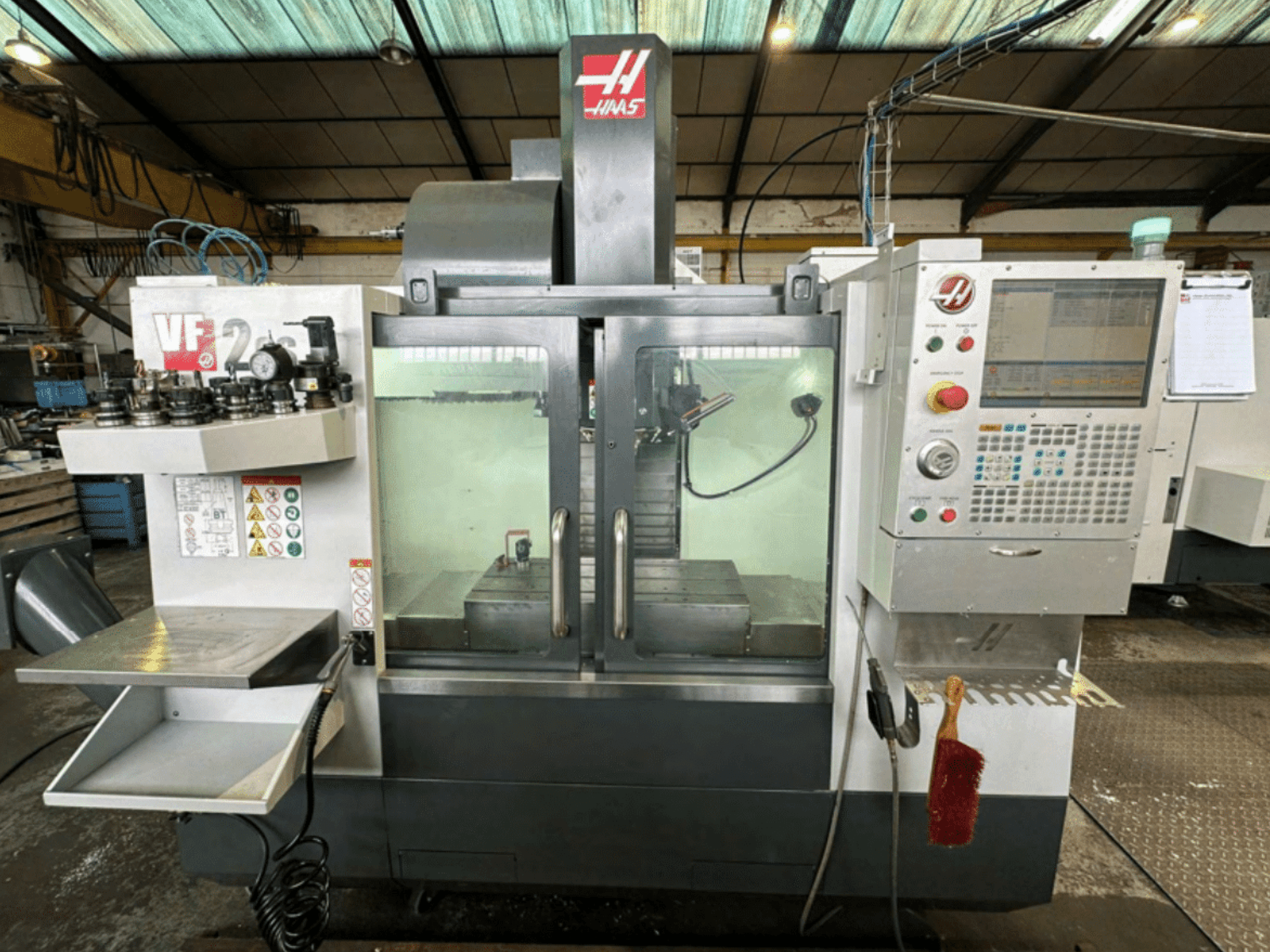

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Tavolo: 914 × 356 mm, 3 cave a T, larghezza 16 mm (5/8"), interasse 125 mm

Mandrino:

• Coppia massima: 120-125 Nm a basso numero di giri

• Rotazione: Orario/CCW programmabile (M03/M04), orientamento M19

• Lubrificazione dei cuscinetti: aria/olio

Cambio utensili:

• SMTC laterale superveloce, 30+1 stazioni

• Da utensile a utensile: ~1,6 s; da chip a chip: ~2.2 s

• Utensile massimo: 5 kg; Ø 76 mm (adiacente pieno) / Ø 127 mm (adiacente vuoto); lunghezza 279 mm

Velocità di avanzamento e prestazioni:

• Rapidi (X/Y/Z): 35,6 m/min

• Avanzamento massimo di taglio: 21 m/min

• Alta accelerazione (Super Speed) e lavorazione ad alta velocità attivata

Tastatura (WIPS, Renishaw), completamente integrata con Haas VPS:

• Sonda di lavoro: azzeramento automatico, misura dei contorni, centri dei fori, facce angolate, verifica della posizione

• Sonda utensile: misurazione lunghezza/diametro, rilevamento rottura utensile

Refrigerante e pneumatica:

• Refrigerante a diluvio con serbatoio da 200 L; orientamento standard degli ugelli + anello mandrino

• Lubrificazione a nebbia per foratura e maschiatura

• Aria compressa: 6,5-7 bar (95-100 psi) per cambio utensile e spurgo

Controllo e connettività (Haas NGC, schermo a colori da 15"):

• Memoria di programma: 32 GB

• UI: menu, browser di file, offset, VPS integrato

• Connettività: Wi-Fi, Ethernet, USB frontale

• Programmazione: macro (# variabili, IF/THEN, WHILE, calcoli), editor VPS, visualizzazione media

Opzioni/software attivati:

• Macro, rotazione e scalatura, maschiatura rigida, orientamento del mandrino M19

• Lavorazione ad alta velocità, editor VPS, display multimediale

• Capacità 4° asse (controllo), 32 GB di memoria, connettività Wi-Fi

• Offset utensile e lavoro, mandrino a 12.000 giri/min, WIPS (sonda pezzo + utensile)
