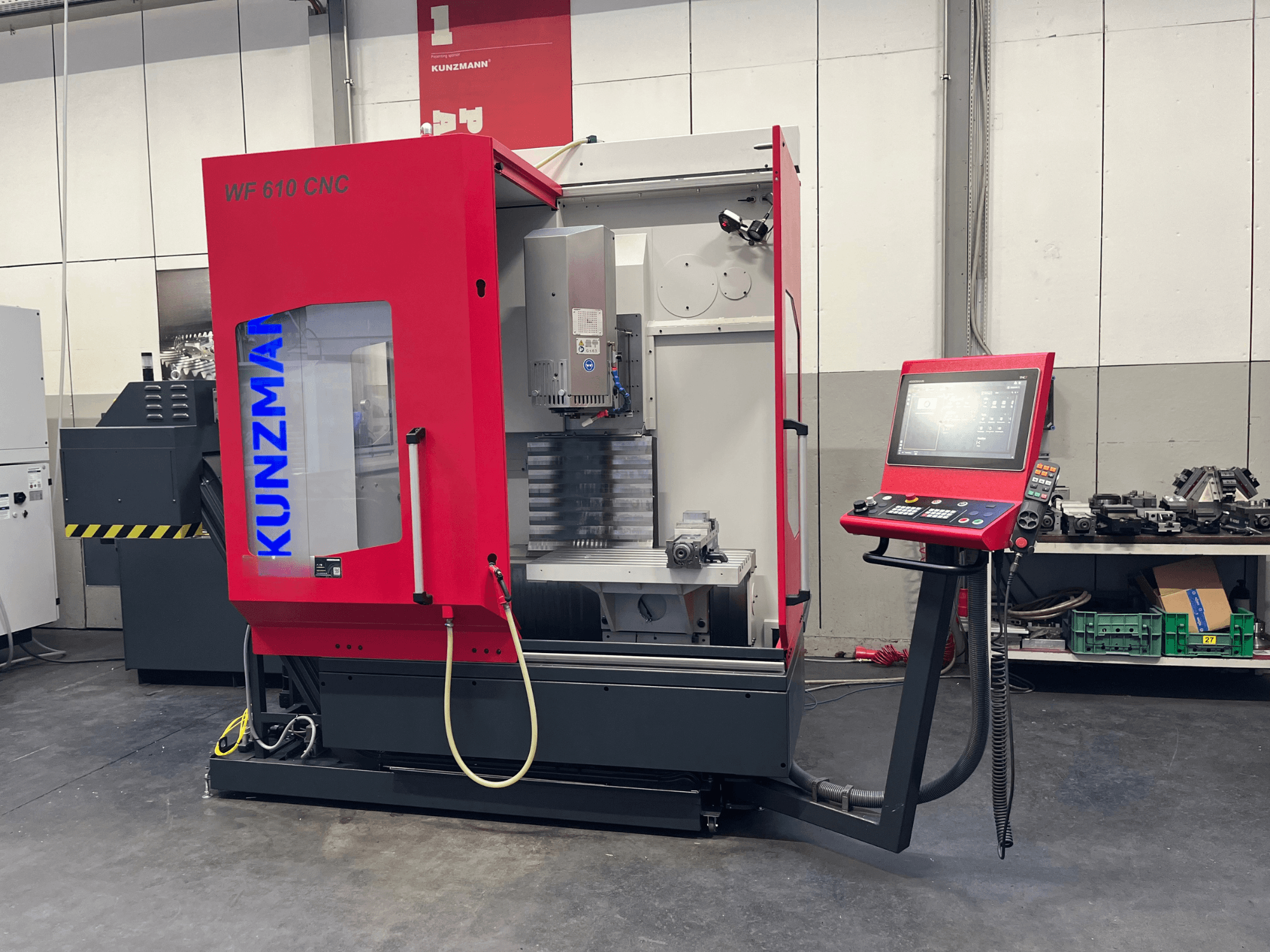

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Macchina dimostrativa

- Ore di funzionamento del mandrino: 332 h

- Ore di esecuzione programma: 310 h

- Velocità di avanzamento (traslazione rapida): X/Y/Z fino a max. 30/30/15 m/min

- Azionamento principale (opzione installata): mandrino motorizzato SK 40, 1 - 12.000 giri/min (fabbricato in Svizzera)

- Potenza del mandrino: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- Coppia del mandrino: 43 Nm (S1-100% ED a 1.880 giri/min) / 58 Nm (S6-40% ED a 1.880 giri/min)

- Attacco utensile: SK 40 DIN ISO 7388-1 forma AD (precedentemente DIN 69871 AD) con perno di estrazione DIN ISO 7388-3 forma AD (precedentemente DIN 69872)

- Serraggio utensile: meccanico, forza di serraggio 10.000 N, sblocco idraulico

- Testa di fresatura verticale: ad azionamento diretto, inclinabile manualmente da -5° a +90°, canna estensibile con tornello (corsa 70 mm, bloccabile)

- Superficie rigida della tavola angolare: 800 x 425 mm

- Scanalature a T del piano: 6 x 14 H7 (passo 63 mm)

- Carico massimo del tavolo: 300 kg

- Cambiautensili: caricatore a disco a 20 posizioni, SK 40

- Diametro massimo dell’utensile: 75 mm (magazzino pieno) / 150 mm (con alloggiamenti vuoti adiacenti)

- Lunghezza massima dell’utensile: 250 mm

- Peso massimo dell'utensile: 8 kg

- Tempo di cambio utensile: circa 3 s (da truciolo a truciolo circa 15 s)

- Precisione di posizionamento (ISO 230-2): 0,008 mm (sistemi di misura lineari diretti)

- Ripetibilità (ISO 230-2): 0,006 mm (sistemi di misura lineari diretti)

- Sistema di misura: sistema di misura lineare diretto assoluto HEIDENHAIN (risoluzione 0,001 mm)

- Raffreddamento tramite mandrino (IKZ): pompa ad alta pressione da 50 bar (26 l/min), regolazione della pressione a 4 livelli (15/25/40/50 bar), filtro a doppio interruttore da 25 µm

- Raffreddamento ad aria interno: raffreddamento ad aria attraverso il mandrino, programmabile tramite funzione M

- Raffreddamento ad aria esterno: tubo flessibile articolato, programmabile tramite funzione M

- Unità di filtraggio a nastro di carta: filtro a tamburo con serbatoio esterno da 600 l, tessuto filtrante tipo VDF150/50/50 (150 g/m²) (dimensioni: 1800 x 860 x 1620 mm)

- Trasportatore trucioli: trasportatore a nastro incernierato integrato in un serbatoio del refrigerante da 115 l, inclinazione di 60°, scarico laterale a sinistra (altezza 870 / 1060 / 1200 mm)

- Sonda per pezzi: sonda 3D HEIDENHAIN TS 460 (a infrarossi) con ricetrasmettitore SE 661

- Predisposizione per assi aggiuntivi: predisposizione per il 4° asse (controllore dell’asse nell’armadio elettrico, interfaccia precablata)

- Interfaccia di automazione: kit di predisposizione per cella cobot EDUCATION4.0 (interfaccia I/O con connettore Harting, collegamento pneumatico, più 2 collegamenti pneumatici per tavola, max. 6 bar)

- Porta del vano: porta frontale scorrevole automatica azionata da trasmissione a cinghia (azionamento manuale tramite pulsante e programmabile)

- Opzione software: OCM (Optimized Contour Milling) per la fresatura trocoidale avanzata

- Volantino: volantino elettronico HEIDENHAIN HR 510 FS con selezione degli assi e arresto di emergenza

- Tensione di esercizio: 400 V, 50 Hz

- Potenza assorbita: circa 21 kVA

- Tensione di comando: 24 V - Alimentazione aria compressa: 6,5 - 10 bar (min. 6,5 bar richiesti alla macchina)

- Peso della macchina: circa 2.900 kg (con cambio utensili)
