- Vendita HARTFORD LG 1570 TNC 640 usato | gindumac.com

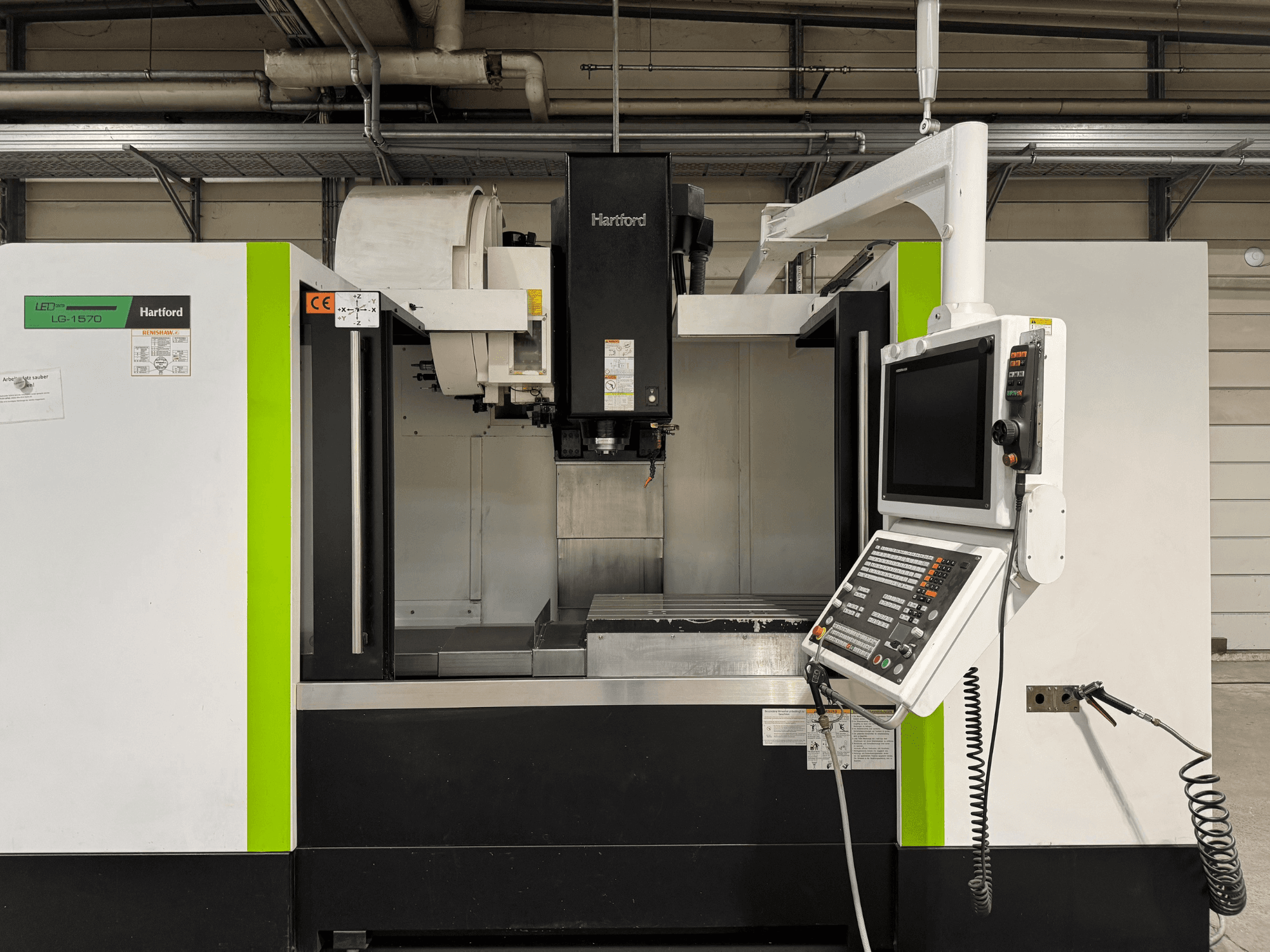

Questo TNC 640 HARTFORD LG 1570 a 3 assi è stato prodotto nel 2023. Presenta un'impressionante corsa dell'asse X di 1.500 mm, dell'asse Y di 700 mm e dell'asse Z di 650 mm. La macchina include una robusta tavola di serraggio con dimensioni di 1.600 x 650 mm e una capacità di carico massima della tavola di 1.000 kg. Se desiderate ottenere capacità di lavorazione di alta qualità, prendete in considerazione il centro di lavoro verticale HARTFORD LG 1570 TNC 640. Contattateci per ulteriori dettagli.
Panoramica
- marca: HARTFORD
- anno: 2023
- MODELLO: LG 1570 TNC 640
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centro di lavoro verticale
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - HARTFORD LG 1570 TNC 640
Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: TNC640 (19" Touch-Screen display)
Dimensioni
- Lunghezza tavolo: 1600 mm
- Carico tavolo: 1000 kg
- Larghezza tavolo: 650 mm
Movimento
- Numero di assi: 3
- Corsa asse X: 1500 mm
- Corsa asse Y: 700 mm
- Corsa asse Z: 650 mm
Specifiche tecniche
- Peso utensile max: 7 kg
- Potenza mandrino: 17 kW
- Velocità mandrino: 12000 RPM
- Stazioni utensili: 30
Informazioni aggiuntive
- Configurazione delle scanalature a T: 5 scanalature, distanza 125 mm, dimensione 18 mm
- Sistema di guide: Guide a rulli lineari aggiornate sugli assi X, Y e Z (invece delle guide a sfera standard)
- Azionamenti di alimentazione: Servomotori digitali con viti a ricircolo di sfere su tutti gli assi
- Conicità del mandrino principale: SK40
- Azionamento del mandrino principale: Motore AC a puleggia/cinghia
- Coppia massima del mandrino (M max) Coppia mandrino (M max): 89 Nm
- Controllo della temperatura del mandrino: Circuito di raffreddamento chiuso con unità di raffreddamento del mandrino separata
- Tipo di cambio utensili: Cambio utensili automatico (ATC) con doppio braccio a cambio rapido
- Capacità magazzino utensili: 30 posizioni (ATC30)
- Diametro max. Diametro utensile: Ø75 mm (Ø150 mm se le posizioni adiacenti sono vuote)
- Lunghezza massima dell'utensile: 300 mm. Lunghezza utensile: 300 mm
- Sonda pezzo: Tastatore 3D (installato per la misurazione automatica del punto zero e della posizione)
- Sonda utensile: Sistema di tastatura utensile (installato sulla tavola per il rilevamento della lunghezza, del diametro e della rottura dell'utensile)
- Alimentazione interna del refrigerante (IKZ): Sistema di pompe ad alta pressione, max. 20 bar con filtro a cartuccia
- Alimentazione esterna del refrigerante (AKZ): Sistema a più ugelli sul naso del mandrino
- Alimentazione dell'aria: Ugello di raffreddamento ad aria compressa sul naso del mandrino e aria centrale attraverso il mandrino (programmabile tramite funzioni M)
- Gestione dei trucioli: Area di lavoro chiusa con letto inclinato, sistema di lavaggio trucioli e nastro trasportatore trucioli incernierato longitudinalmente (altezza di scarico circa 1.200 mm, lato di scarico: sinistra)
- Caratteristiche dell'involucro: Porta scorrevole anteriore monitorata elettronicamente, porte laterali a battente con finestre per pezzi lunghi
- Lubrificazione: Sistema di lubrificazione centralizzato completamente automatico con controllo del livello e avvisi del CNC
- Illuminazione dell'area di lavoro: 2x luci LED
- Equipaggiamento aggiuntivo: Climatizzatore del quadro elettrico, volantino elettronico, pistola ad aria compressa con tubo flessibile a spirale, pistola per il lavaggio del refrigerante azionata a mano.
- Schema di colori: Nero (telaio di base, colonna, slitta verticale, serbatoio del refrigerante, armadio, porte, convogliatore) e bianco (alloggiamento del quadro)
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
