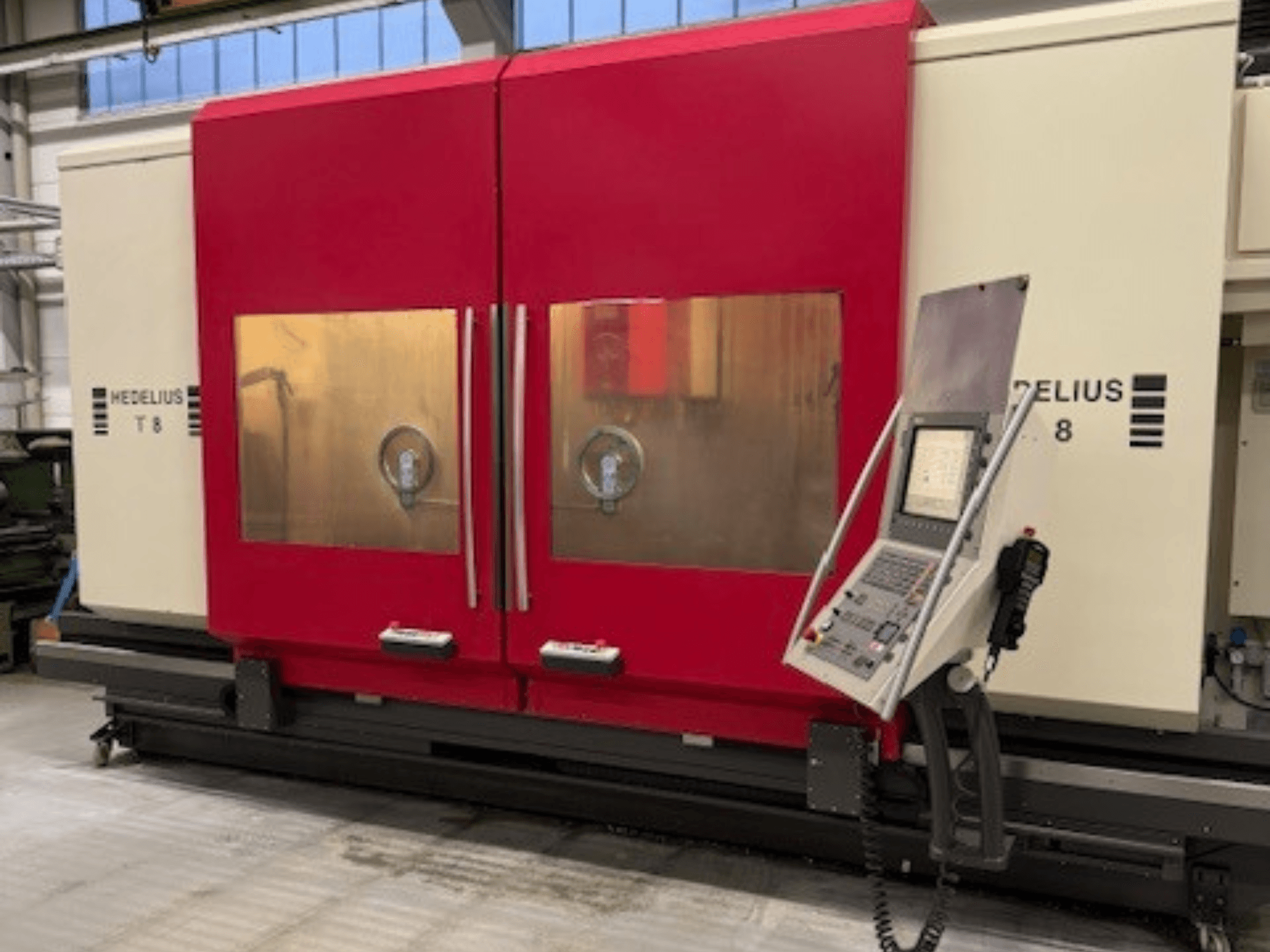

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• Testa girevole NC Asse B: +92° / -92°

• Funzionamento massimo del pendolo: 2 × 850 mm

• Traslazione rapida: 60 m/min

• Forza di avanzamento: X/Y 5000 N, Z 9000 N

• Mandrino:

  • Coppia massima: 158 Nm

  • Diametro del cuscinetto del mandrino anteriore: 70 mm

  • Serraggio utensile (forza di trazione): 12 kN

• Magazzino/cambio utensili:

  • Posizioni utensile (standard): 40

  • Posizioni utensili (Magnum): 80

  • Diametro massimo dell'utensile: 125 mm (180 mm con posizioni adiacenti vuote)

  • Lunghezza massima dell'utensile: 330 mm

  • Tempo di cambio utensile (circa): 3.5 s

  • Tempo da truciolo a truciolo: verticale 6,0 s / orizzontale 6,5 s

• Tavolo/capacità:

  • Tavolo fisso (L×L): 2000 × 920 mm

  • Scanalature a T: 6 × 18 H12

  • Tavolo rotante: 1 × 18 H8

  • Peso massimo del pezzo: 2500 kg

• Capacità di lavorazione:

  • Foratura in St 52 con metallo duro: 40 mm

  • Maschiatura: M24

  • Fresatura in St 52: 500 cm³/min

• Distanze (riferimento):

  • Corsa Z verticale (L2): 850 mm

  • Naso del mandrino verso l'asse orientabile (L3): 300 mm

  • Attacco del mandrino alla superficie del tavolo (L4): 40 mm

  • Corsa Z orizzontale (L5): 1000 mm

  • Asse del mandrino alla superficie del tavolo (L6): 210 mm

  • Corsa Y (L7): 800 mm

  • Centro della tavola a inizio/fine corsa (L8/L9): 400 / 400 mm

• Potenza/Pesi:

  • Carico totale collegato: 25 kVA

  • Peso della macchina (standard): circa 17.000-17.500 kg

• Ore:

  • Ore di funzionamento: 21.100 h

  • Ore mandrino: 7,647 h

Attrezzatura aggiuntiva

• Trasportatore di trucioli

• Refrigerante interno attraverso il mandrino, 40 bar

• Filtro a nastro di carta

• Separatore di nebbie di olio ed emulsione

• Finestre di visualizzazione rotanti (2)

• Pistole di pulizia (2)

• Sonda a contatto Renishaw
