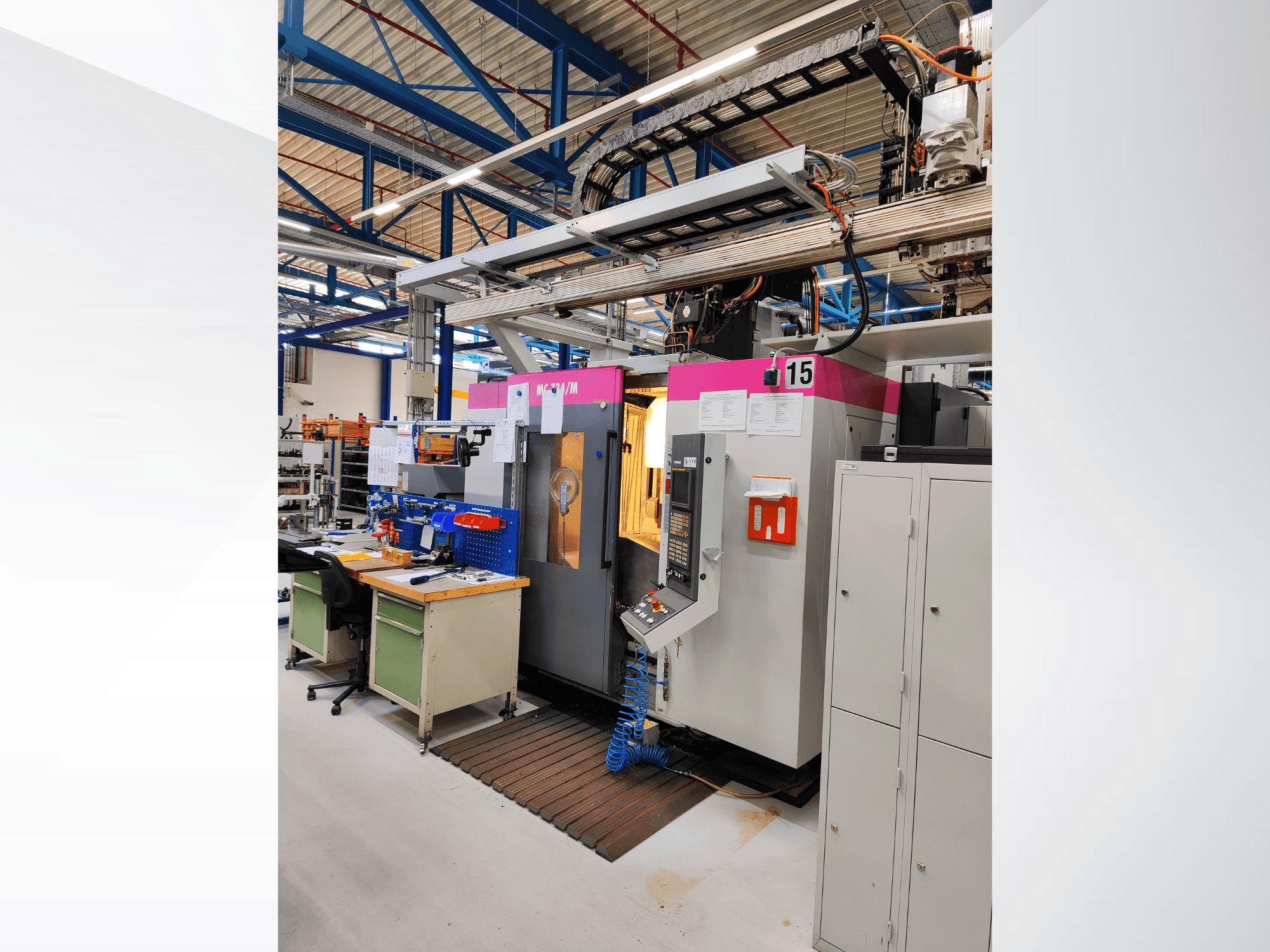

STAMA - MC 734MDE-MIL-STA-2006-00001

- Raggio di interferenza: 252 mm

- Carico collegato: 51 kVA

- Potenza totale richiesta: 46 kW

- Tensione di alimentazione: 400 V, 50 Hz

- Corrente nominale: 75 A

- Fusibili aggiuntivi: 3 x 80 A

- Sezione minima di collegamento: 4x25 mm²

- Cono mandrino: Capto 6

- Diametro cuscinetto mandrino: 85 mm

- Coppia massima del mandrino: 142 Nm (S6/20%)

- Capacità del magazzino utensili: 48 + 90 utensili

- Forza di serraggio utensile: 8.000 N

- Diametro massimo dell'utensile: 160 mm

- Lunghezza massima utensile: 300 mm

- Velocità di avanzamento X / Y / Z: 1 - 10.000 mm/min

- Avanzamento rapido X / Y / Z: 60 m/min

- Forza di avanzamento massima X / Y: 7.000 N

- Forza di avanzamento massima sull'asse Z: 8.000 N

- Capacità massima di fresatura: 600 cm³

- Diametro massimo di foratura: 40 mm

- Diametro massimo di maschiatura: M30

- Motore mandrino principale 1: Kessler DMQ 112.AM.4.AFS/F (22,0 kW, 12.000 giri/min)

- Motore asse X: Fanuc A 06 B-0269-B 100 (5,5 kW, 3.000 giri/min)

- Motore asse Y: Fanuc A 06 B-0266-B 100 (4,5 kW, 3.000 giri/min)

- Motore asse Z: Fanuc A 06 B-0273-B 400 (5,5 kW, 3.000 giri/min)

- Motore del magazzino utensili: Fanuc A 06 B-0235-B 000 (2,5 kW, 4.000 giri/min)

- Motore B del 4° asse: Fanuc A 06 B-0266-B 100 (4,5 kW, 3.000 giri/min)

- Motore asse C (5° asse): Fanuc A 06 B-0236-B 100 (2,3 kW, 4.000 giri/min)

- Motore dell'8° asse X2: Fanuc A 06 B-0266-B 100 (4,5 kW, 3.000 giri/min)

- Motore asse 7 U: Fanuc A 06 B-0213-B 400 (0,75 kW, 4.000 giri/min)

- Motore asse V: Fanuc A 06 B-0216-B 400 (1,0 kW, 4.000 giri/min)

- Motore del magazzino supplementare: Fanuc A 06 B-216-B 400 (1,0 kW, 4.000 giri/min)

- Motore del magazzino piatto: Fanuc A 06 B-0235-B 100 (2,5 kW, 4.000 giri/min)

- Pompa del refrigerante 1: Brinkmann BFS 238/70 (5,0 kW, 2.900 giri/min)

- Pompa del refrigerante 2: Brinkmann TH 90/470-540 (3,3 kW, 2.900 giri/min)

- Pompa dell'acqua sporca: Brinkmann TAS 603/280-6156 (5,5 kW, 2.900 giri/min)

- Pompa della pistola di lavaggio: Brinkmann TH 90/470-540 (3,3 kW, 2.900 giri/min)

- Motore del filtro a lamelle autopulente: Motovario P 63 B 4 (0,18 kW, 1.360 giri/min)

- Motore del trasportatore di trucioli: Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1.350 giri/min)

- Motore dell'unità idraulica: Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1.390 giri/min)

- Motore di estrazione cabina: Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2.880 giri/min)

- Motore del nastro trasportatore: SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1.380 giri/min)

Attrezzature incluse:

Trasportatore di trucioli, magazzino ausiliario, sistema di raffreddamento, caricatore di pezzi
