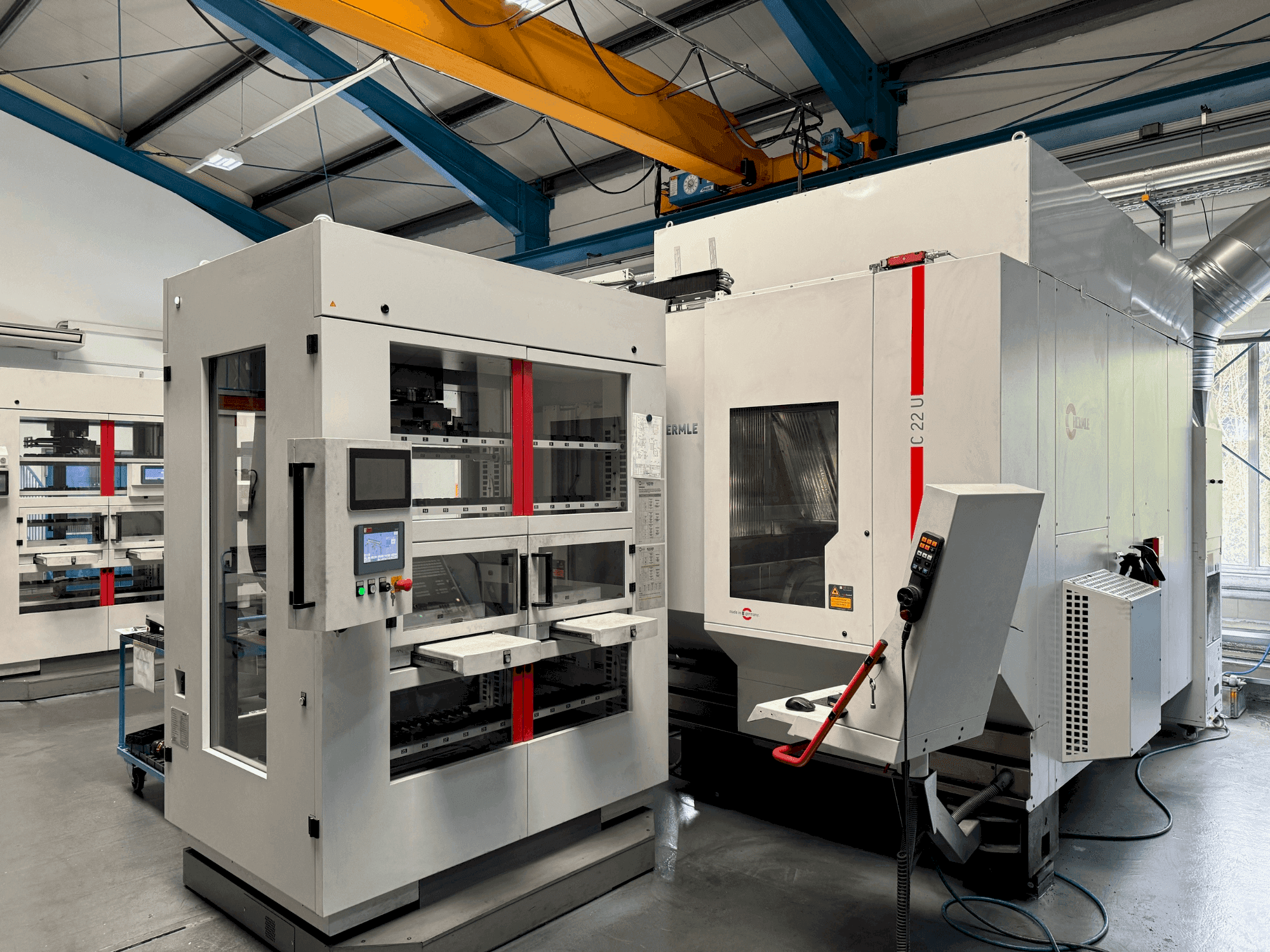

Vista frontale della macchina HERMLE C22 with handling system IH30 (2017)

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

HERMLE C22U with handling system IH30

Galleria foto

HERMLE - C22U with handling system IH30DE-MIL-HER-2017-00003

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Fresatrice HERMLE C22U con sistema di movimentazione IH30 - 2017 - in vendita | gindumac.com

Mostra in lingua originale

Questo centro di lavoro HERMLE C22U a 5 assi è stato prodotto nel 2017. Include un sistema di movimentazione integrato, IH30, progettato per migliorare l'automazione e l'efficienza della produzione. La configurazione compatta ma robusta di questa macchina consente di realizzare applicazioni di fresatura versatili con precisione e affidabilità. Il sistema di controllo avanzato garantisce prestazioni ottimali e supporta operazioni di fresatura complesse che richiedono un'elevata precisione. La macchina HERMLE C22U che abbiamo in vendita è realizzata con competenza per soddisfare i più severi requisiti di produzione. Contattateci per ulteriori dettagli su questo centro di lavoro. Sono disponibili 2 macchine, la seconda unità con le stesse opzioni è del 2015, stesso modello Hermle C22U con sistema di movimentazione IH30.

Panoramica

marca: HERMLE
anno: 2017
MODELLO: C22U with handling system IH30
tipo di applicazione: Fresatura
Località: Germania
tipo di macchina: Centro di lavoro universale
marca unità di controllo: HEIDENHAIN

Informazioni tecniche - HERMLE C22U with handling system IH30

Informazioni generali

Lunghezza macchina: 1740 mm
Larghezza macchina: 1700 mm
Altezza macchina: 2400 mm
Peso della macchina: 9000 kg

Unità di controllo

Modello: TNC 640
Marca: HEIDENHAIN

Trasmissione principale

Numero di mandrini: 1
Intervallo di velocità del mandrino: 42000 1/MIN
Numero di assi: 5

Movimento

Movimento ASSE-X: 450 mm
Movimento ASSE-Y: 600 mm
Movimento ASSE-Z: 330 mm

Utensili

Numero di index: 65

Gruppo di chiusura

Forza di chiusura: 4500 N KN

Informazioni aggiuntive

Dotazione supplementare

Tavola girevole STP Ø 320
Azionamento unilaterale nell'asse A Ø 320 // Mandrino 42.000 1/min HSK E40
Bocchettone rotante a 6 vie
Eliminazione del piano d'appoggio Ø 320
KinematicOpt - Hardware
Sistema di movimentazione IH30: peso massimo di movimentazione 30 kg capacità del magazzino 50 pallet

Vantaggi della macchina

Vantaggi qualitativi della macchina

Aspirazione delle nebbie di emulsione con filtro secondario
Porta automatica della cabina // tetto automatico della cabina
Compensazione termica elettrica heidenhain // modulo di controllo manuale elettrico heidenhain
Sonda di misura heidenhain
Rottura dell'utensile blum/ misurazione a1
Piastra di copertura per la lavorazione con amms / mod. Raschietto
Interfaccia di manipolazione ih30/60 tnc640hacs
Mandrino 3r powergrip sul tavolo del sistema
Pneu. Rilascio del soffio di ritensionamento presente 1x 1:2
Preparazione dell'aspirazione esterna in grafite a sinistra

Vantaggi tecnici della macchina

Esterno mms
Dispositivo di soffiaggio // soffiaggio dell'aria attraverso il centro del mandrino
Aria di tenuta per le bilance
Software di controllo: kuhnke plc
Peso massimo peso di movimentazione: 30 kg
Capacità del caricatore: 50 pallet
Stazione di alimentazione e di scarico: 2 pieghe
Pinza standard: 30 kg basata su una pinza a forcella itp 178x135 o itp 192x98 con perni di tenuta pneumatici
Software di controllo: kuhnke plc // pannello di controllo per hacs su ih30
Dimensione cono: hsk e40

Informazioni extra

Pallet IH30 Scaffale ITS50 e ITS78: Pinza parallela: Compreso il set di dita di presa specifiche. Peso massimo trasportabile: 20 kg. Peso di trasporto: 20 kg. Pinza intercambiabile: set di dita di presa 3R. Abbiamo a disposizione una seconda unità del modello identico del 2015. Non è ancora stata convertita al vuoto. Sistema di serraggio incluso. Sistema di estrazione della grafite Keller incluso. 20 supporti HSK40 di Diebold e/o Haimer inclusi. LA MACCHINA LAVORA materiali sintetici. Unità di aspirazione esterna.

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
