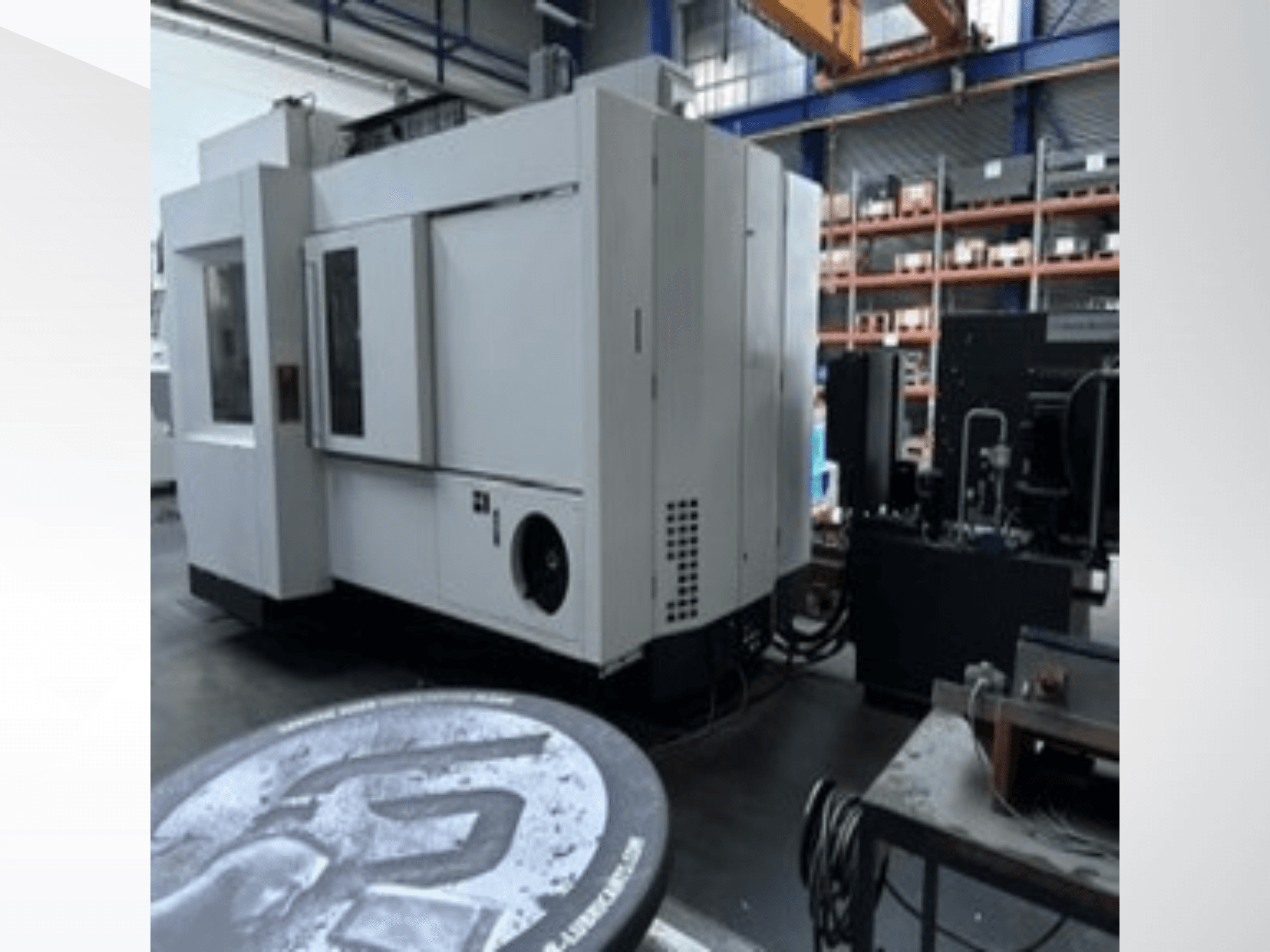

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Unità di controllo: Heidenhain iTNC 530 HSCI FS (MC 6541 con HDR e processore dual-core Core i7-3 da 1,7 GHz, schermo TFT a colori da 15,1")

- Corsa sull'asse X: 1350 mm

- Corsa sull'asse Y: 1150 mm

- Corsa sull'asse Z (mandrino orizzontale): 895 mm

- Corsa asse Z (mandrino verticale): 700 mm

- Sbalzo del mandrino motorizzato rispetto all’asse Z: 700 mm

- Campo di rotazione dell'asse A: da +16° a -120° (campo totale di 136°)

- Campo dell'asse rotante C: n × 360°

- Assi simultanei: 5 / 5 simultanei

- Diametro tavola rotante: Ø 1100 mm (appiattita su 2 lati a 1000 mm)

- Centraggio della tavola: Ø 50 H6

- Scanalature a T: 9 scanalature, distanza 100 mm, larghezza 18 H12

- Carico massimo della tavola (centrato): 1600 kg

- Momento di serraggio della tavola: 8000 Nm

- Coppia di azionamento del tavolo (100% ED / max): 1130 Nm / 2300 Nm

- Velocità massima del tavolo: 40 giri/min

- Avanzamento rapido / Velocità di avanzamento (X, Y): 15 / 32 m/min

- Avanzamento rapido / Velocità di avanzamento (Z): 15 / 32 m/min

- Velocità di avanzamento rotazione / avanzamento rapido (asse A): 11 / 20 giri/min (4000 / 7200 °/min)

- Forza di avanzamento massima: 10 kN

- Accelerazione: 4 m/s²

- Velocità del mandrino: 0 - 15.000 giri/min

- Cono mandrino: HSK-A63 (DIN 69893-1)

- Potenza del mandrino (S6 40% ED): 38 kW

- Coppia del mandrino (S6 40% ED): 193 Nm

- Capacità del magazzino utensili: 46 posizioni (HSK-A63)

- Diametro massimo dell'utensile: 80 mm (a pieno carico) / 130 mm (a carico parziale)

- Lunghezza massima utensile: 300 mm

- Peso massimo utensile: 8 kg

- Carico massimo del magazzino: 200 kg

- Tempo chip-to-chip: circa 11 s

- Gestione del refrigerante e dei trucioli: trasportatore trucioli con alimentazione interna del refrigerante (IKZ 18-80 bar, a frequenza regolata), unità di filtraggio a banda larga da 30 µm, stazione di lavaggio delle mani

- Alimentazione esterna del refrigerante: 7 bar, 28 l/min

- Getto d’aria attraverso il mandrino: sì (fino a 10 bar)

- Sistemi di misurazione e calibrazione: sonda a contatto a infrarossi 3D Renishaw OMP60 HSK-A63, sistema di misurazione utensili laser a 2 pezzi Renishaw NC4, KinematicsOpt

- Funzionalità avanzate della macchina: APS (Advanced Process System), ITC (Intelligent Thermal Control), accesso remoto in rete DNC, assistenza remota in tempo reale rConnect

- Ore di funzionamento:

* Controllo acceso (Steuerung ein): 46.889 h 58 min 07 s

* Macchina accesa (Maschine ein): 42.786 h 48 min 49 s

* Esecuzione programma (Programmlauf): 9.929 h 46 min 01 s

* Azionamenti accesi (Antriebe Ein): 34.546 h 44 min 31 s

* Mandrino acceso (Spindel Ein): 5.660 h 25 min 27 s

- Punti salienti del registro di manutenzione/riparazioni:

* Mandrino sostituito il 10/11/2021 (mandrino GF per 2/782) con un nuovo gruppo il 29/11/2021

* Disco rigido sostituito il 23/12/2022

* Unità di azionamento sostituita il 24/05/2023

* Passaggio rotante (Drehdurchführung) sostituito il 07/09/2023

* Asse A allineato e mandrino regolato il 21/02/2026

- Tensione di esercizio: 3x 400 V (+6%/-10%), 50 Hz

- Potenza allacciata: 67 kVA / 61 kW (con IKZ)

- Fusibile: 125 A

- Alimentazione aria compressa: 6 + 0,5 bar, circa 300 l/min
