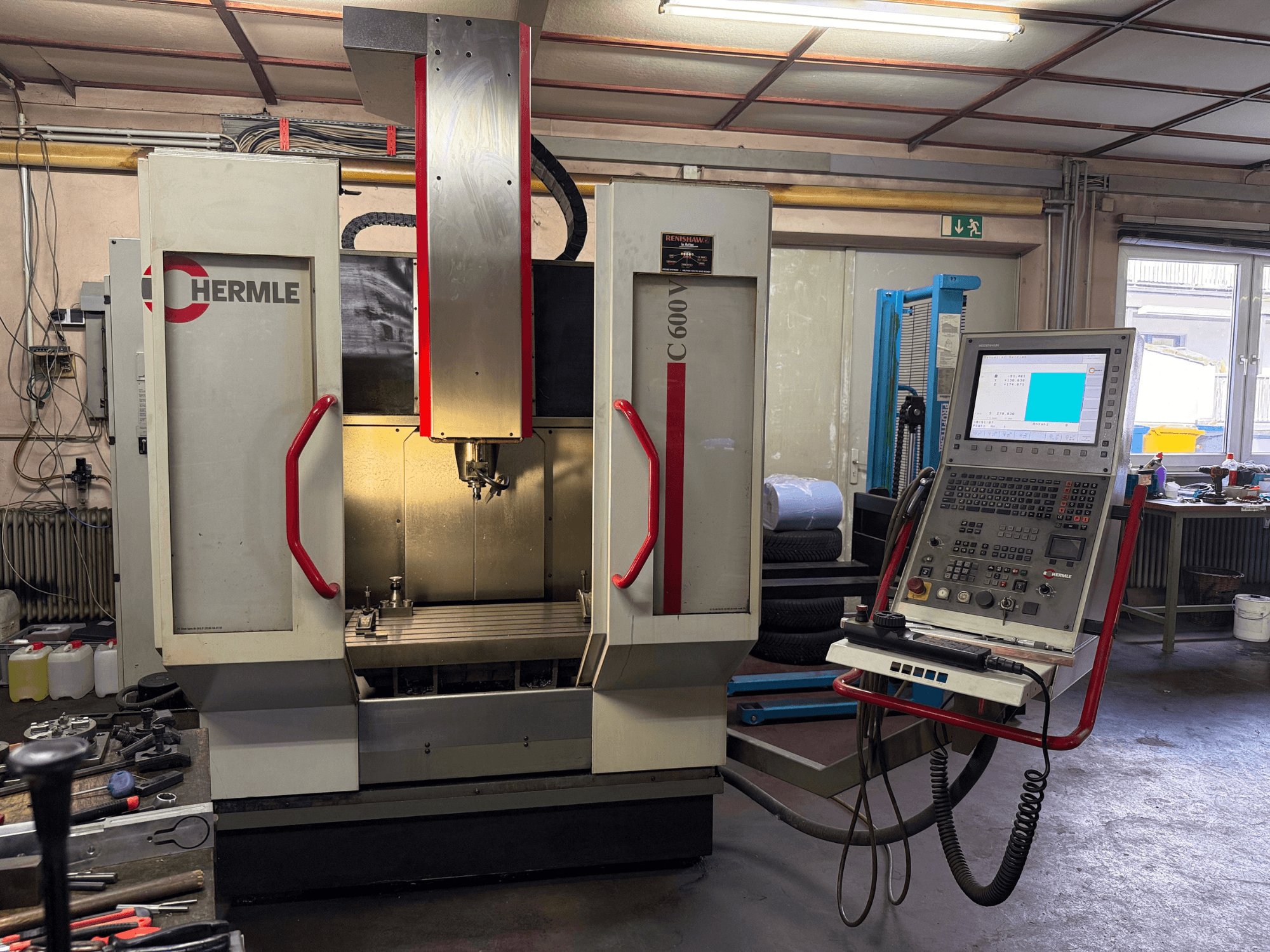

HERMLE - C600VDE-MIL-HER-2001-00005

• Ore di lavoro del mandrino: 7,000 h

• Design della macchina: Design a portale modificato

• Controllo CNC: Heidenhain iTNC 530 con schermo a colori TFT da 15".

  • Programmazione flessibile dei contorni

  • 6 GB di memoria per i programmi pezzo

  • Tempo di elaborazione dei blocchi di 0,5 ms

  • Funzionamento in parallelo con grafica

  • Filettatura (maschiatura rigida; senza mandrino di compensazione)

  • Monitoraggio della durata dell'utensile

  • Interfaccia Ethernet

• Azionamenti di avanzamento

  • Forza di avanzamento: 6.000 N

  • Traslazione rapida: 35 m/min

  • Accelerazione: 5 m/s²

  • Diametro/passo della vite di alimentazione (X/Y/Z): 40 / 20 mm

• Sistema di misura: Righe dirette, risoluzione 0,0001 mm

• Tolleranza di posizione (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Mandrino principale

  • Coppia (100% / 40% ED): 87 / 130 Nm

  • Conicità: SK40 (simile a DIN 2079), per portautensili secondo DIN 69871 A

• Tavola di serraggio rigida

  • Superficie del tavolo: 800 x 465 mm

  • Carico massimo: 1.000 kg

  • Scanalature a T: 7 scanalature, dimensione 14 mm H12, distanza 63 mm

  • Scanalatura di guida (4a dal retro): 14 mm H7

• Cambio utensile

  • Posizioni del caricatore: 30

  • Diametro massimo dell'utensile: 80 mm (125 mm con posizioni adiacenti libere)

  • Lunghezza massima dell'utensile: 250 mm

  • Carico massimo del magazzino: 120 kg

  • Da truciolo a truciolo (VDI 2852): 5.5 s

• Sistema di raffreddamento

  • Cassetta trucioli estensibile e schermo trucioli accessibile

  • Serbatoio: 200 L

  • Portata: 40 L/min a 3 bar

• Utilità

  • Carico collegato: 400 V / 50 Hz

  • Potenza assorbita: 22 / 35 kVA

  • Aria compressa: 6 bar

• Altre caratteristiche

  • Compensazione elettrica dell'espansione termica

Dotazione aggiuntiva

• Modulo elettronico di controllo manuale (volantino)

• Sistema di sonde di misura SK40

• Dispositivo di soffiaggio

• Pistola di lavaggio trucioli
