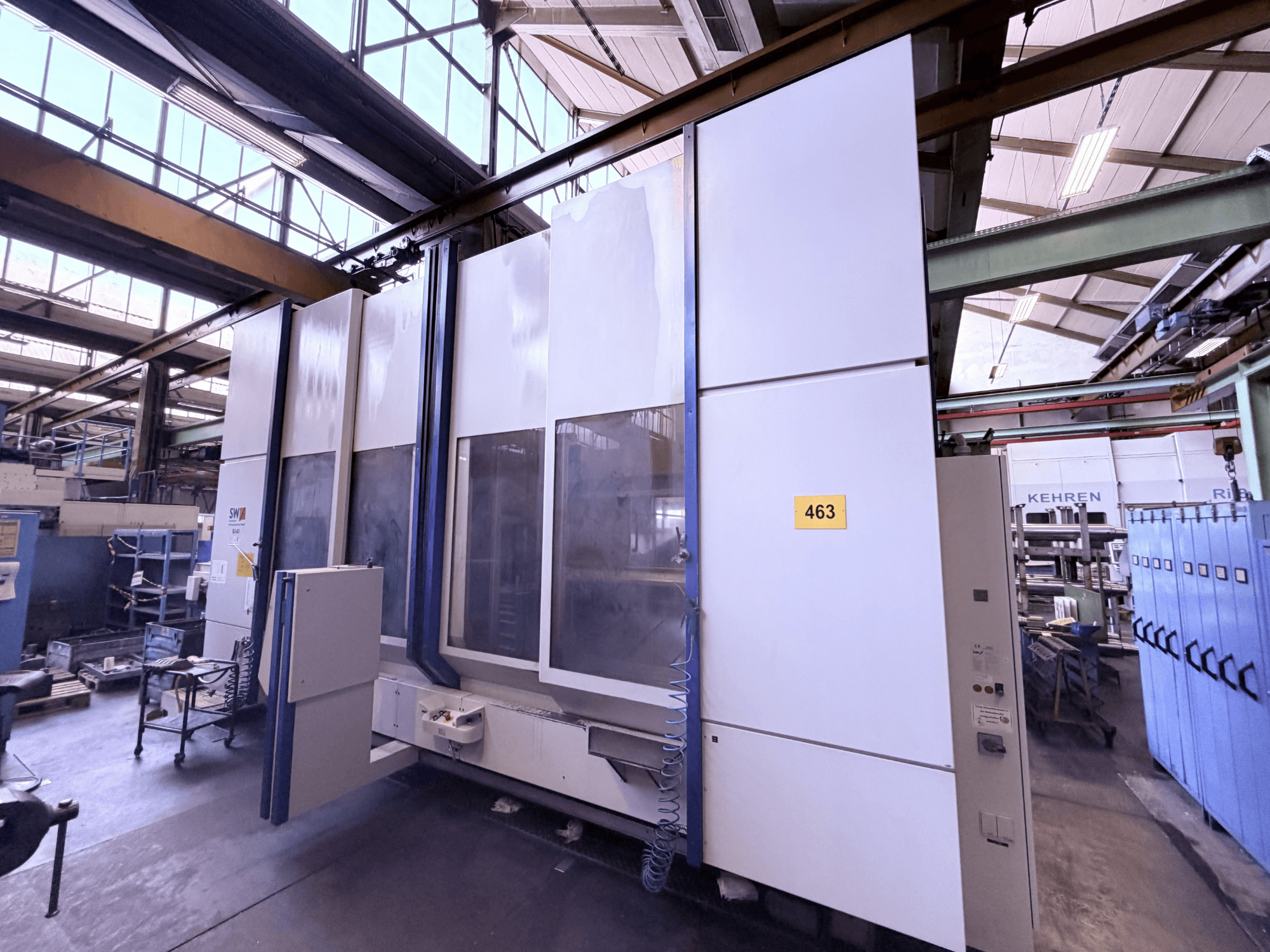

SW - BA 40DE-MIL-SWX-2001-00001

- Corsa sull'asse X: 2 × 1300 mm (3350 mm in modalità a banco lungo)

- Corsa dell'asse Y: 630 mm

- Corsa sull'asse Z: 630 mm

- Superficie di serraggio (funzionamento a pendolo): 2 x 1275 x 630 mm

- Avanzamento rapido X/Y/Z: 40 m/min

- Velocità di avanzamento: 1 - 40.000 mm/min

- Diametro mandrino: 100 mm

- Velocità del mandrino: 20 - 7.500 giri/min

- Potenza del mandrino: 36 kW (al 25% di servizio continuo)

- Coppia del mandrino: 950 Nm (al 25% di ciclo di lavoro)

- Cono/portautensile: SK 50 DIN 69871, forma B

- Posti nel magazzino utensili: 60

- Diametro massimo dell'utensile (slot adiacenti liberi): 110 mm (250 mm)

- Peso massimo dell'utensile: 8 kg (24 kg)

- Sistema di misura: lineare

- Tavola rotante a controllo numerico: Peiseler ATU 280 con controbilanciere

- Pressione del refrigerante (interna): 40 bar

- Pulizia del refrigerante: filtro a fessura

- Lavaggio dell’area di lavoro: Sì

- Pistole di lavaggio: 2

- Monitoraggio rottura utensili: Leutze

- Involucro: a chiusura totale

- Sistema di estrazione: GEA-Delbag, 2 x KNAW 1-1-AF

- Unità floppy disk: Sì

- Ingombro richiesto (L x P x A): 7700 x 3700 x 4000 mm

- Fondazione necessaria: No

- Tensione nominale di esercizio: 3/PE CA 400 V / 50 Hz

- Corrente nominale di esercizio: 87 A

- Carico totale collegato: 50 kVA (capacità nominale 60 kVA)

- Fusibile della linea di alimentazione: 100 A

- Ore di funzionamento: 63.368 h

- Dotazione opzionale: sistema idraulico esteso della macchina per il serraggio dei pezzi, sistema di valvole per cilindri di serraggio a doppio effetto, 2 circuiti di serraggio nell’area di lavoro sinistra, 2 circuiti di serraggio nell’area di lavoro destra, pressione di serraggio 250 bar / Q=9 l/min, adattamento per teste di foratura angolari (senza supporto a 4 punti), porte di carico automatiche, circa 60 mandrini SK50, 1 testa angolare doppia, dispositivo di serraggio reversibile (asse A e controtenuta), ponte di serraggio
