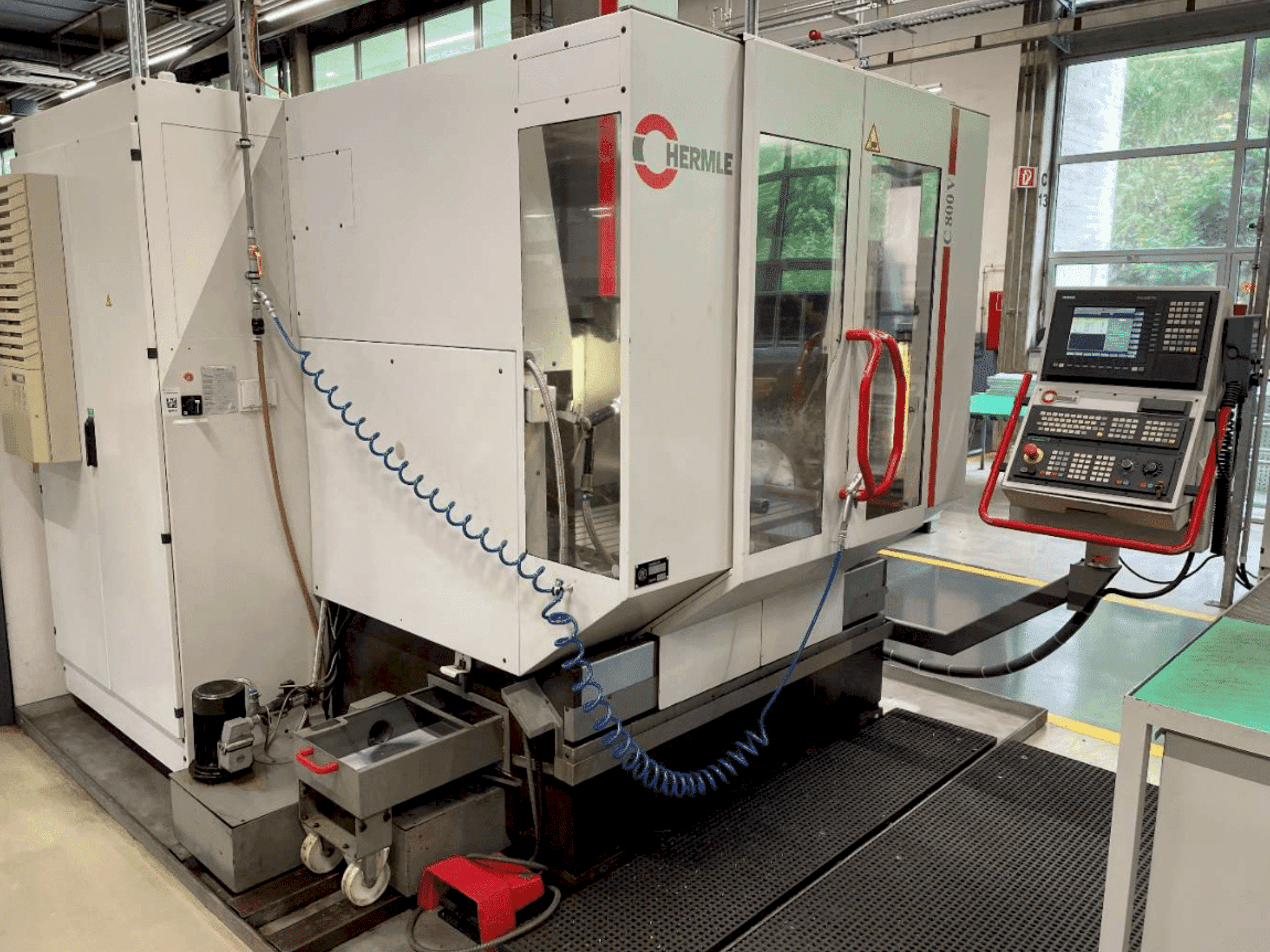

HERMLE - C800VDE-MIL-HER-1999-00003

Vantaggi della macchina

Vantaggi tecnici della macchina

• Serbatoio del refrigerante: 300 l; 40 l/min a 3 bar

• Dimensioni del tavolo: superficie di lavoro circa 1000 mm x 560 mm

• Spazio richiesto: 4. 5 x 3. 3 m

• Unità disponibili: 2

Informazioni aggiuntive

Macchina ancora sotto tensione

È possibile lavorare pezzi di peso fino a 1500 kg con un'area di serraggio massima di 1000 x 560 mm.
Cambio utensili con un totale di 30 posizioni del magazzino

Serbatoio del refrigerante da 300 litri

Tavola di serraggio

1000 x 560 mm

Sistema di controllo

Controllo percorso basato su schermo Siemens S 840 D

Sistema di raffreddamento - lubrificazione

Capacità del serbatoio del refrigerante: 300 litri

Portata/pressione: 40 L/min a 3 bar

Lubrificazione automatica - decentralizzata con dosatore di grasso

Pneumatica:

Attacco aria compressa p ≥ 6,0 bar

Consumo di aria compressa a 6,0 bar (standard): circa 9,0 Nm³/h

Consumo di aria compressa con dispositivo di sfiato supplementare a 6,0 bar:

+ circa 58 Nm³/h

Consumo di aria compressa con mandrino SF aggiuntivo a 6,0 bar:

+ circa 26 Nm³/h

Sistema elettrico:

Tensione di funzionamento: 400 V; 3 PH: 50 Hz

Tensione di controllo: 220 V AG; 24 V DC

Carico totale collegato (macchina standard 8000 o 15000 giri/min) 32 kVA

Carico totale collegato (con alimentazione interna del refrigerante o altre opzioni elettriche) 43 kVA

Sezione del cavo 16 mm²

Protezione con fusibili 63 A

Dimensioni - Pesi

HERMLE C 800 V - compreso l'involucro protettivo (L x P x A) 2,70 × 2,21 × 2,93 m

Spazio necessario (L x P) 4,50 × 3,50 m

Peso totale circa 7200 kg

Cambio utensili pick-up con 30 posizioni di utensili nel magazzino ad anello

Potenza del motore del mandrino al 100% del ciclo di lavoro 10,5 kW

Gamma di velocità: Velocità del mandrino a variazione continua 20 ... 8000 giri/min

Portautensili ISO 40 simile a DIN 2079

Serraggio utensile idromeccanico, forza di serraggio a 8000 giri/min min*' 11 kN

Serraggio utensile: idromeccanico, forza di serraggio a 15.000 min* 9,3 kN

Diametro del mandrino sul cuscinetto anteriore: 70 mm

Azionamento dell'avanzamento

Motori di avanzamento individuali per ogni asse - trifase (senza spazzole):

Campo di avanzamento in X, Y e 2: manuale / controllato da programma:

1 ... 2.000 / 30.000 mm/min

Forza di avanzamento in tutti gli assi (all'80% del ciclo di lavoro): 8,000 N

Traslazione negli assi X-Y-Z: 35 m/min

Utilizzo di colata minerale (smorzamento della macchina 8 volte superiore), senza riduttore,

Tetto opzionale, silenziatore dell'aria compressa, ecc.

Illuminazione

Illuminazione della macchina con 2 lampade alogene > 500 lux

Campo di lavoro

Asse X longitudinale: 800 mm

Asse Y trasversale: 600 mm

Asse Z verticale: 500 mm mm

Sistema di misura

Misura diretta X, Y, Z:

Risoluzione 0,1 µm

Unità di ingresso 0,1 µm

Incremento 0,1 µm
