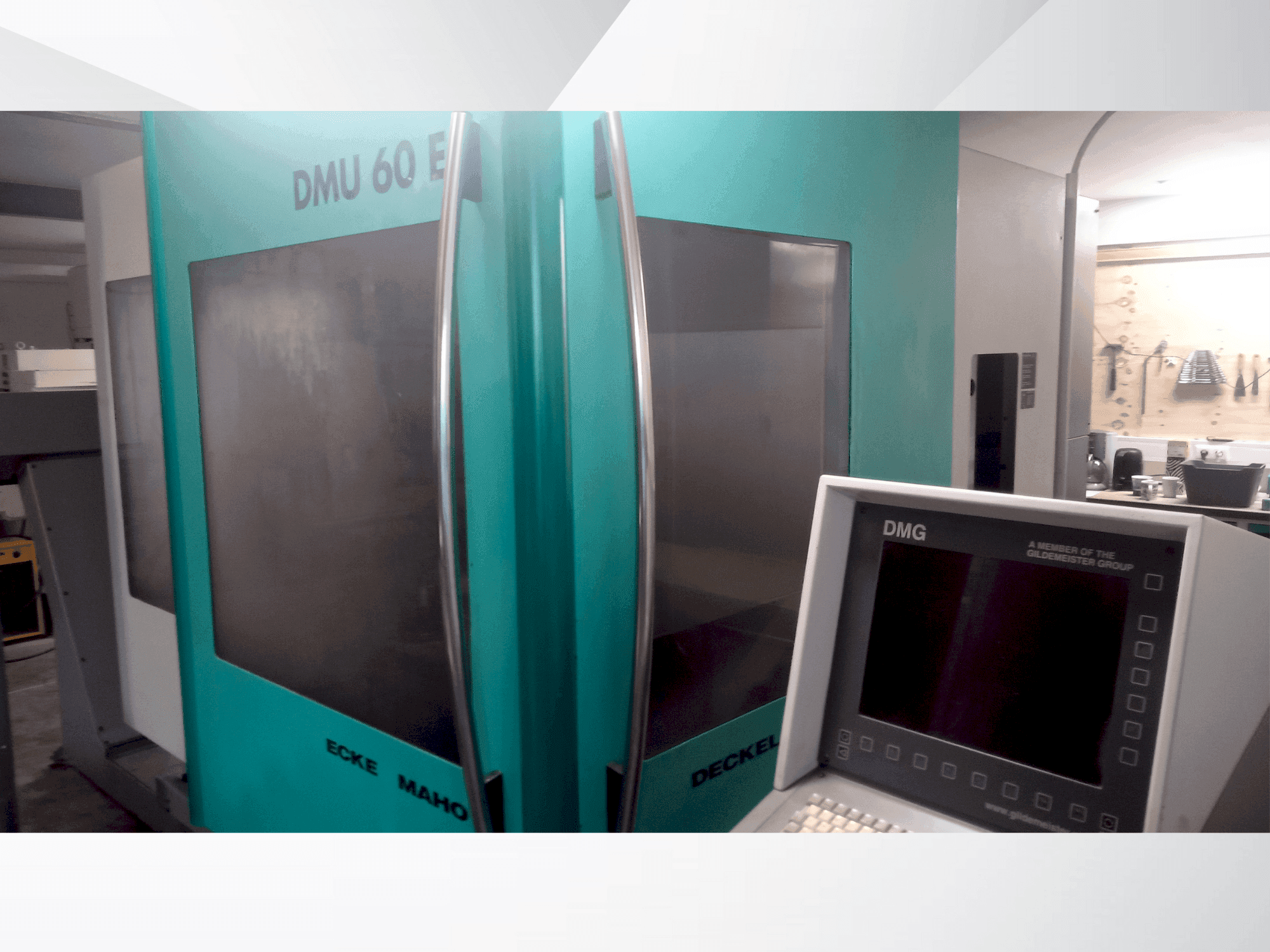

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Dotazione supplementare

• 24 posti utensile
• 1 morsa inclusa (immagine)
• Orologio a 0 punti incluso (per misurare x, y, z) (immagine)
• nessun attrezzo incluso

Vantaggi della macchina

Vantaggi tecnici della macchina

• Trasportatore di trucioli

Informazioni extra

I potenziometri per l'avanzamento e l'avanzamento rapido e il sistema di misurazione della corsa sull'asse X devono essere sostituiti // Azionamento principale (senza riduttore)/ Azionamento: Servomotore AC con tecnologia digitale/ Velocità del mandrino: Infinitamente programmabile: 20 - 12.000 min-¹/ In modalità set-up: 20 - 800 min-¹/ Coppia/potenza: vedere il diagramma (tenendo conto dell'efficienza)./ Nota: le specifiche sono valide per una sottotensione di 350 V (400 V -10%) con sistema di inverter di Heidenhain (controllo N)./ Azionamento dell'avanzamento: Assi: X, Y, Z (servomotori a corrente alternata in tecnologia digitale)/ Asse Z: Con frizione anticollisione./ Velocità di avanzamento (X, Y, Z): 20 - 10.000 mm/min/ Traslazione rapida: Asse X, Y: 18 m/min/ Asse Z: 15 m/min/ Modalità di impostazione (X, Y, Z): 20 - 2.000 mm/min/ Direzioni di movimento e precisione: Sistema di misurazione della posizione: Risoluzione (X, Y, Z): 0,001 mm/ Risoluzione di ingresso (X, Y, Z): 0,001 mm/ Tolleranza di posizione (X, Y, Z): ±0,010 mm/ Campo di lavoro (corsa): Asse X: 500 mm/ Asse Y: 525 mm/ Asse Z: 500 mm/ Informazioni aggiuntive: Potenza: 26 kVA (riferimento all'alimentazione elettrica)/ Interfaccia: RS-232C / RS-422 (230V/1A)/ Testa del mandrino: SK 40 DIN 2079/ Cambio utensili con magazzino (opzione, solo verticale)/ Posizioni del magazzino 25 pz/ Diametro massimo dell'utensile/ -80 mm quando tutte le cave sono occupate/ -con scanalature vicine libere 160mm/ lunghezza massima dell'utensile dal naso del mandrino 315 mm/ Peso massimo dell'utensile, con cambio utensile automatico 8kg/ peso totale massimo dell'utensile 100kg/ Aria compressa necessaria circa 5,5 - 8,0 bar/ Tavolo di lavoro/ Tavolo rigido: superficie di serraggio 1000 x 543 mm/ Distanza delle scanalature a T 63 mm/ Numero di cave a T / dimensione 8/14 H7 pc/ Carico ammissibile dei tavoli da lavoro/ Tavolo rigido 350 kg
