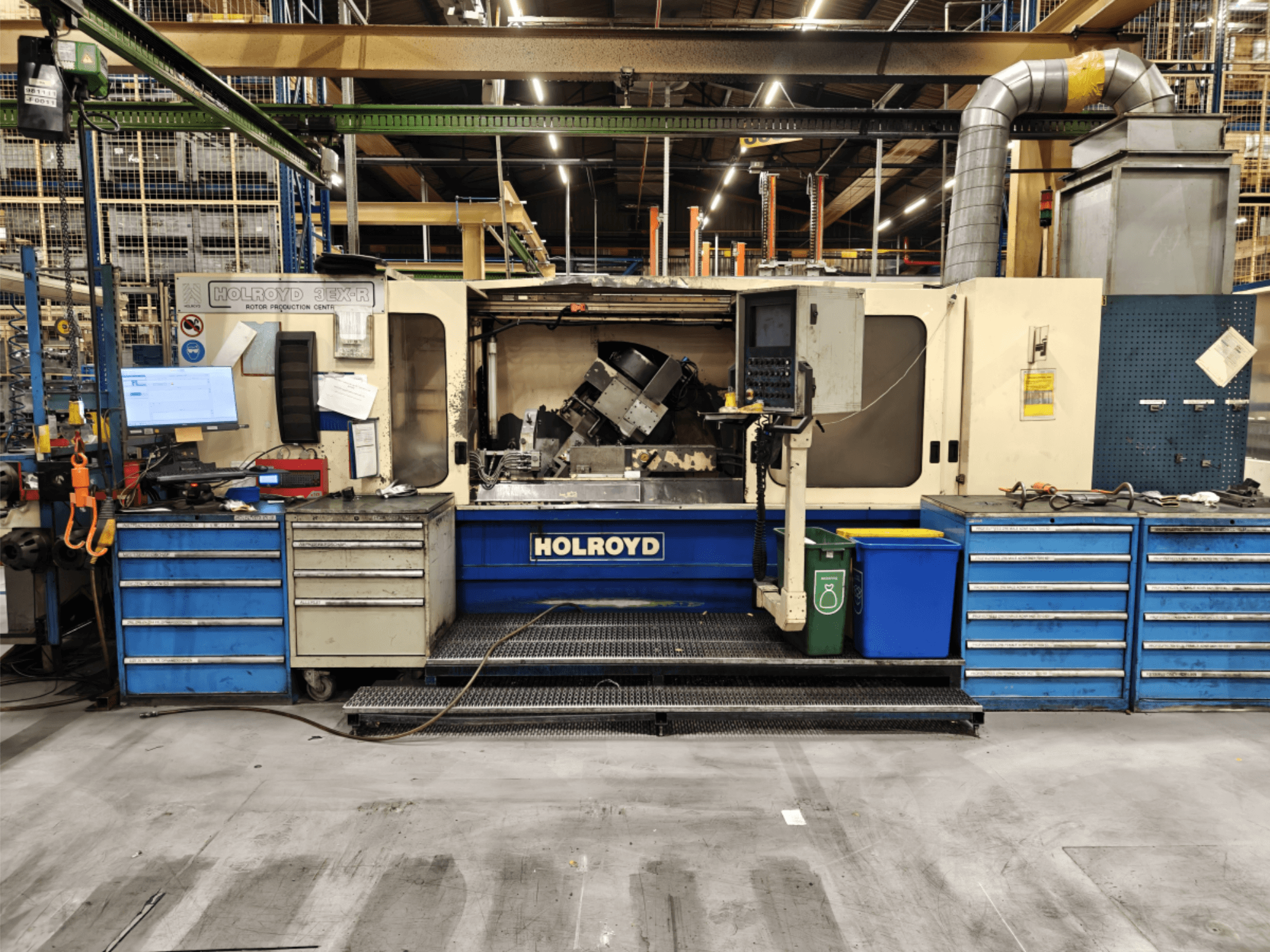

Questa fresatrice a 4 assi Holroyd 3EX-R CNC per la lavorazione dei profili dei rotori è stata prodotta nel 1999. Ha un diametro massimo del pezzo di circa 350 mm e una capacità di lunghezza di 1.550 mm, che la rendono adatta alla lavorazione ad alta precisione di rotori e alberi. Se desiderate ottenere capacità di fresatura di alta qualità, prendete in considerazione la macchina Holroyd 3EX-R che abbiamo in vendita. Contattateci per ulteriori dettagli su questa macchina.
Panoramica
- marca: HOLROYD
- anno: 1999
- MODELLO: 3EX-R
- tipo di applicazione: Altri attrezzi
- Località: Belgio
- tipo di macchina: Macchina utensile
- marca unità di controllo:
Informazioni tecniche - HOLROYD 3EX-R
Dimensioni
- Lunghezza macchina: 7700 mm
- Peso macchina: 13000 kg
- Larghezza della macchina: 6670 mm
Movimento
- Numero di assi: 4
Specifiche tecniche
- Velocità mandrino: 500 RPM
Informazioni aggiuntive
Tipo di macchina: Centro di produzione di rotori CNC Holroyd 3EX-R
Diametro massimo di lavoro: 350 mm
Diametro minimo di lavoro: 100 mm
Lunghezza massima (dal mandrino al centro della contropunta): 1550 mm
Corsa massima del riduttore della testa di lavoro: 1160 mm
Lunghezza massima (dal naso del mandrino al centro del mandrino della fresa): 1363 mm
Distanza minima (dal naso del mandrino alla linea centrale del mandrino della fresa): 203 mm
Distanza massima (dalla linea centrale del mandrino alla linea centrale del mandrino della fresa): 460 mm
Distanza minima (linea centrale del mandrino da quella del mandrino della fresa): 160 mm
Gamma di guide: 10-2000 mm
Gamma di avanzamenti (lungo l'elica): 25-1000 mm/min
Velocità di traslazione rapida (traslazione): 10.000 mm/min
Velocità di traslazione rapida (ingresso): 4.000 mm/min
Velocità mandrino testa di lavoro: 0,5-5 giri/min.
Corsa del cannotto della contropunta: 150 mm
Gamma di velocità del mandrino della fresa: 50-500 GIRI/MIN
Diametro massimo della fresa: 400 mm
Diametro consigliato della fresa: 250 mm
Larghezza massima della fresa: 160 mm
Interfaccia mandrino fresa: ISO 50 Tipo 'B' ("ANSI")
Impostazione dell'angolo del mandrino della fresa rispetto all'orizzontale: $0\pm55^{\circ}$
Ripetibilità della posizione di alimentazione: 0,005 mm
Precisione di divisione della macchina (su diametro 250): 0,010 mm
Precisione del piombo della macchina (in 300 mm): 0,010 mm
Potenza del motore di azionamento della fresa: 63 KW (1500-2500 RPM)
Peso approssimativo (solo macchina): 13.000 kg
Spazio approssimativo sul pavimento: 7.700 $ per 6.670 $ mm
Alimentazione elettrica: 3 fasi A.C. (variazione non superiore a +/- 6% dal nominale)
Caratteristiche incluse: Fresatura in salita, Ciclo di fresatura multi-pass, Taglio conico, Attrezzatura per frese in carburo di tungsteno, Contropunta idraulica, Unità di filtraggio a ricircolo, Sistema di lubrificazione automatica, Viti a ricircolo di sfere calibrate, Illuminazione della macchina, Cabina di controllo climatizzata
Controllo CNC: sistema ad anello chiuso progettato da Holroyd con magazzino dischi da 3,5" e diagnostica automatica
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
