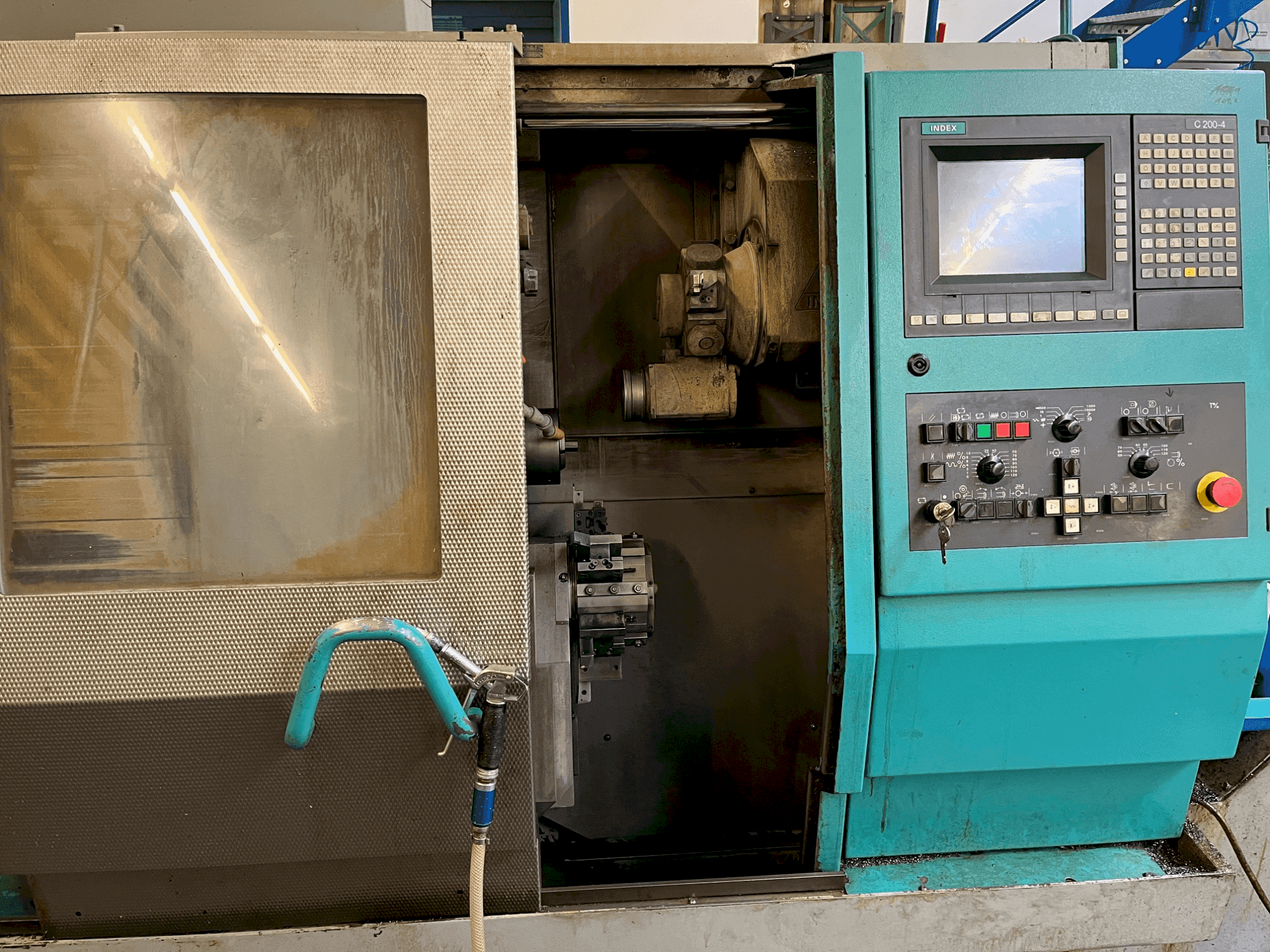

Questo tornio orizzontale Index ABC 42 è stato prodotto nel 1999. È dotata di un robusto portautensili con predisposizioni a revolver, che offrono rispettivamente 8 e 6 posizioni utensile. Dotata di un mandrino sincronizzato, supporta un diametro di serraggio fino a 42 mm e un foro passante del mandrino di 15,5 mm. Ideale per lavori di precisione, include un magazzino di caricamento barre che può ospitare barre fino a 3,2 m di lunghezza e 52 mm di diametro. Per ulteriori informazioni su questo tornio orizzontale, contattateci.
Panoramica
- marca: Index
- anno: 1999
- MODELLO: ABC 42
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- disponibilità: Immediata
Informazioni tecniche - Index ABC 42
Informazioni generali
- Peso della macchina: 2500 kg
Movimento
- Movimento ASSE-X: 90 MM
- Movimento ASSE-Z: 280 MM
Dotazione supplementare
- - Portautensili per max. 5 utensili fissi o per max. 3 utensili fissi e 2 utensili azionati.
- - Magazzino di carico barre: lunghezza barre max. 3.2m. / Diametro barra min. 8 mm. / Diametro barra max. 52 mm.
- - Impianto idraulico: Portata 19 l/min. / Pressione del sistema 90 bar. / Volume di riempimento 50 litri.
- - Sistema di raffreddamento: Portata 40 l/min. / Pressione del sistema 4 bar. / Volume di riempimento 170 litri.
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Gamma di velocità del mandrino: 600 min-1 (portautensili), 4500 min-1 (mandrino sincronizzato), 4000 min-1 (serraggio mandrino).
- - Asse x: 90 mm (revolver 1), 81 mm (torretta 2)/ asse z: 280 mm (revolver 1 e torretta 2).
- - Portautensili. Revolver 1 con 8 posti utensile. Sistema di utensili a gambo cilindrico 25x48 mm. Asse X (revolver 1): percorso di scorrimento 90 mm. Avanzamento 5500 N. Traslazione rapida 24 m/min. Asse Z (revolver 1): corsa della slitta 280 mm. Avanzamento 5500 N. Traslazione rapida 24 m/min. Coppia 7,5 Nm. Velocità 600 min-1. Torretta 2 con 6 posizioni utensile. Asse X (torretta 2): corsa della slitta 81 mm. Avanzamento 8300 N. Traslazione rapida 16 m/min. Asse Z (torretta 2): corsa della slitta 280 mm. Avanzamento 5500 N. Traslazione rapida 24 m/min. Mandrino sincronizzato: Coppia 10 Nm. Velocità 4500 min-1. Diametro di serraggio max. 42 mm. Profondità di serraggio con diametro di serraggio massimo 38 mm. Foro passante del mandrino 15,5 mm. Corsa dell'espulsore max. 38 mm. Pressione di serraggio 65 bar. Serraggio mandrino: coppia 10 Nm. Velocità 4000 min-1. Diametro di serraggio max. 75 mm. Corsa dell'espulsore 42 mm. Corsa della ganascia max. 0,6 mm. Pressione di serraggio 20 bar. Portautensili per max. 5 utensili fissi o per max. 3 utensili fissi e 2 utensili azionati. Velocità 6000 min-1. Coppia 8 Nm. Foro di montaggio utensile da 1 pollice. Dimensioni: altezza 1750 mm. Centro di rotazione sopra il pavimento 1010 mm.
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
