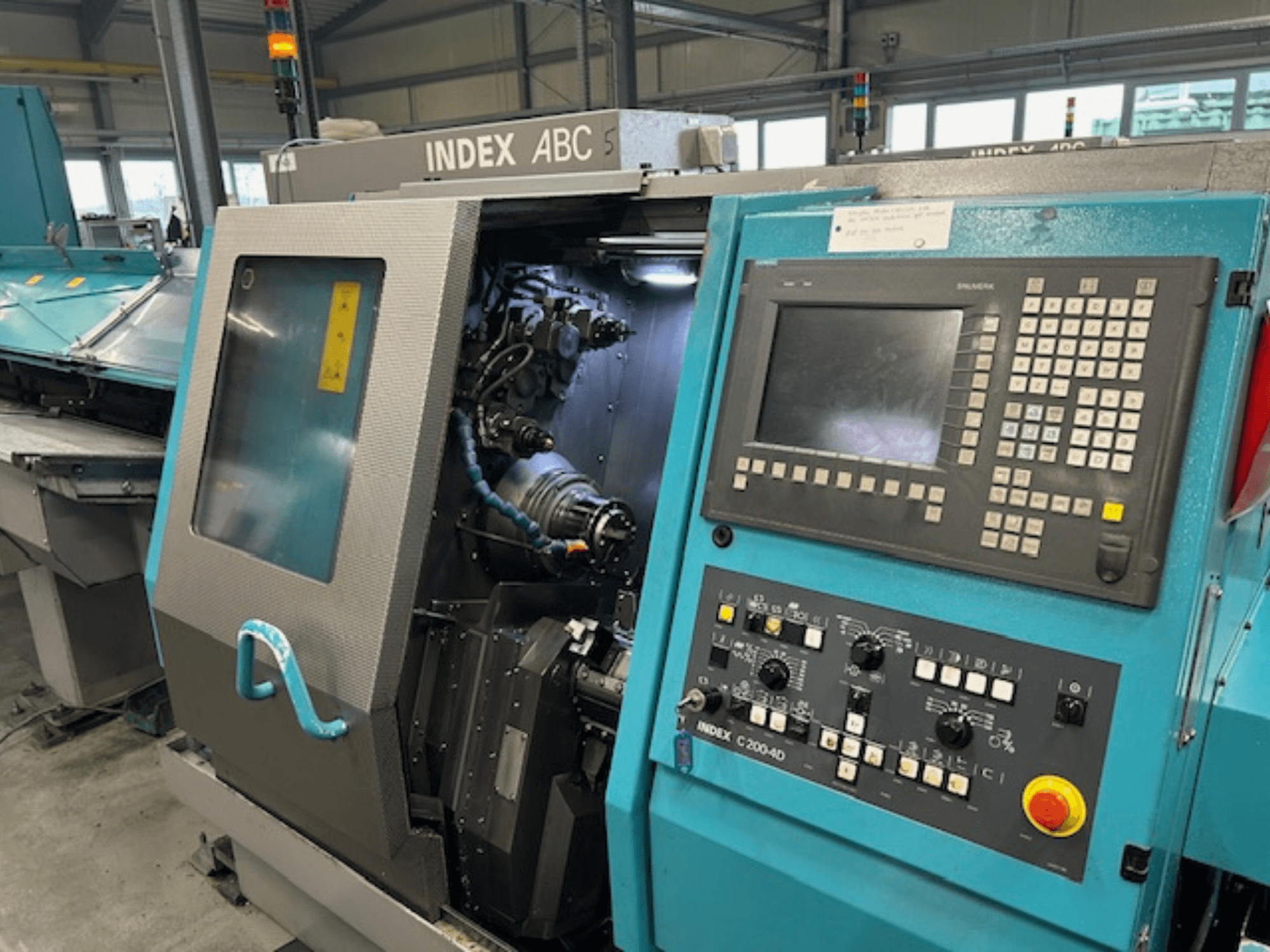

Index - ABCDE-TUR-IND-2007-00002

• Mandrino principale

  • Varianti di capacità (gioco del mandrino):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Diametro del mandrino nel cuscinetto anteriore:

    • 75 mm (modello 30)

    • 85 mm (modello 42)

    • 100 mm (modelli 60 e 65)

  • Potenza Pmax al 100% del carico:

    • 7 / 10 / 13 kW (Modello 30)

    • 7,5 / 13 / 20 kW (modello 42)

    • 7,5 / 13 / 20 kW (Modello 60)

    • 13 / 20 kW (Modello 65)

  • Potenza Pmax al 40% di servizio:

    • 10 / 15 / 21 kW (modello 30)

    • 13,3 / 21 / 29 kW (modelli 42 e 60)

    • 21 / 29 kW (Modello 65)

  • Coppia Mdmax al 100% del carico:

    • 33 / 48 / 62 Nm (Modello 30)

    • 35 / 62 / 95 Nm (Modelli 42 e 60)

    • 62 / 95 Nm (Modello 65)

  • Coppia Mdmax al 40% di servizio:

    • 48 / 69 / 102 Nm (Modello 30)

    • 64 / 102 / 140 Nm (modelli 42 e 60)

    • 102 / 140 Nm (Modello 65)

  • Velocità massima:

    • 7500 giri/min (modello 30)

    • 7000 giri/min (modello 42)

    • 6000 giri/min (modelli 60 e 65)

  • Corsa del cilindro di serraggio:

    • Serraggio pinza: 7 mm

    • Serraggio del mandrino e della pinza: 20 mm

  • Controllo del percorso di serraggio: 140 mm (con Rev. 2) / 160 mm (senza Rev. 2)

  • Stadi di espansione:

    • Risoluzione asse C: 0.001°

    • Unità di allineamento/ commutazione (angolo di indicizzazione): 2.5°

    • Unità di arresto ed espulsione del pezzo: D 42 / D 60

• Portautensili: Torretta 1

  • Corsa della slitta: X 90 mm, Z 280 mm

  • Forza di avanzamento: 5500 N (X e Z)

  • Traslazione rapida: X 27 m/min, Z 36 m/min

  • Risoluzione: X 0,5 µm, Z 1,0 µm

  • Numero di utensili: 7 + mandrino sincrono

  • Sistema di utensili: Attacco cilindrico DIN 69 880 (25 x 48 mm)

  • Tempo di commutazione (una stazione): 0.3 s

  • Azionamento utensile (tutte le stazioni): 4,2 kW, 7,5 Nm, 6000 giri/min (Pmax/Mdmax al 25% di servizio)

• Portautensili: Torretta 2

  • Corsa della slitta: X 81 mm, Z 80 mm

  • Forza di avanzamento: X 8300 N, Z 5500 N

  • Traslazione rapida: X 27 m/min, Z 36 m/min

  • Risoluzione: X 0,5 µm, Z 1,0 µm

  • Numero di utensili: 6

  • Sistema di utensili: Attacco a coda di rondine con gambo cilindrico (25 x 40,3 mm)

  • Tempo di commutazione (una stazione): 0.3 s

  • Azionamento utensile (tutte le stazioni): 6,5 kW, 14 Nm, 4500 giri/min (Pmax/Mdmax al 25% di servizio)

  • Unità di fresatura e tornitura poligonale: max 6000 giri/min (max 2 stazioni contemporaneamente)

• Portautensili posteriore (lavorazione posteriore)

  • Corsa della slitta: X 280 mm, Z 280 mm

  • Numero massimo di utensili: 6

  • Sistema di utensili: Montaggio a coda di rondine

• Unità di retroforatura (espansione opzionale)

  • Numero massimo di utensili fissi: 5

  • Utensili motorizzati: 2

  • Prestazioni degli utensili azionati (al 25% di servizio): 4,5 kW, 8 Nm, 6000 giri/min.

  • Foro del portautensili: 25 mm (DIN 69 880) / 1 pollice

• Gestione del materiale (unità di alimentazione del materiale integrata)

  • Diametro barra max: 52 mm

  • Percorso di avanzamento regolabile max: 80 mm

  • Forza di avanzamento: 3000 N

• Fluidi e sistemi

  • Sistema di raffreddamento: 60 (80) l/min, 5,5 (8) bar, serbatoio 220 l; pompa commutabile max 18 bar, 20 l/min

  • Impianto idraulico: 19 l/min, 90 bar, serbatoio 50 l

• Dimensioni (senza magazzino di carico e trasportatore di trucioli)

  • Superficie del pavimento: 2.4 m²

  • Altezza centro mandrino (dal pavimento): 1010 mm

Dotazione aggiuntiva

• Magazzino di caricamento barre (alimentatore di barre), modelli LM3200 / LM3700 / LM4200

  • Lunghezza barre max: 3,2 m / 3,7 m / 4,2 m

  • Gamma di diametri delle barre: 6-52 mm

• Trasportatore di trucioli

  • Tipo: A cerniera o a nastro raschiante

  • Altezza di scarico: 840 mm
