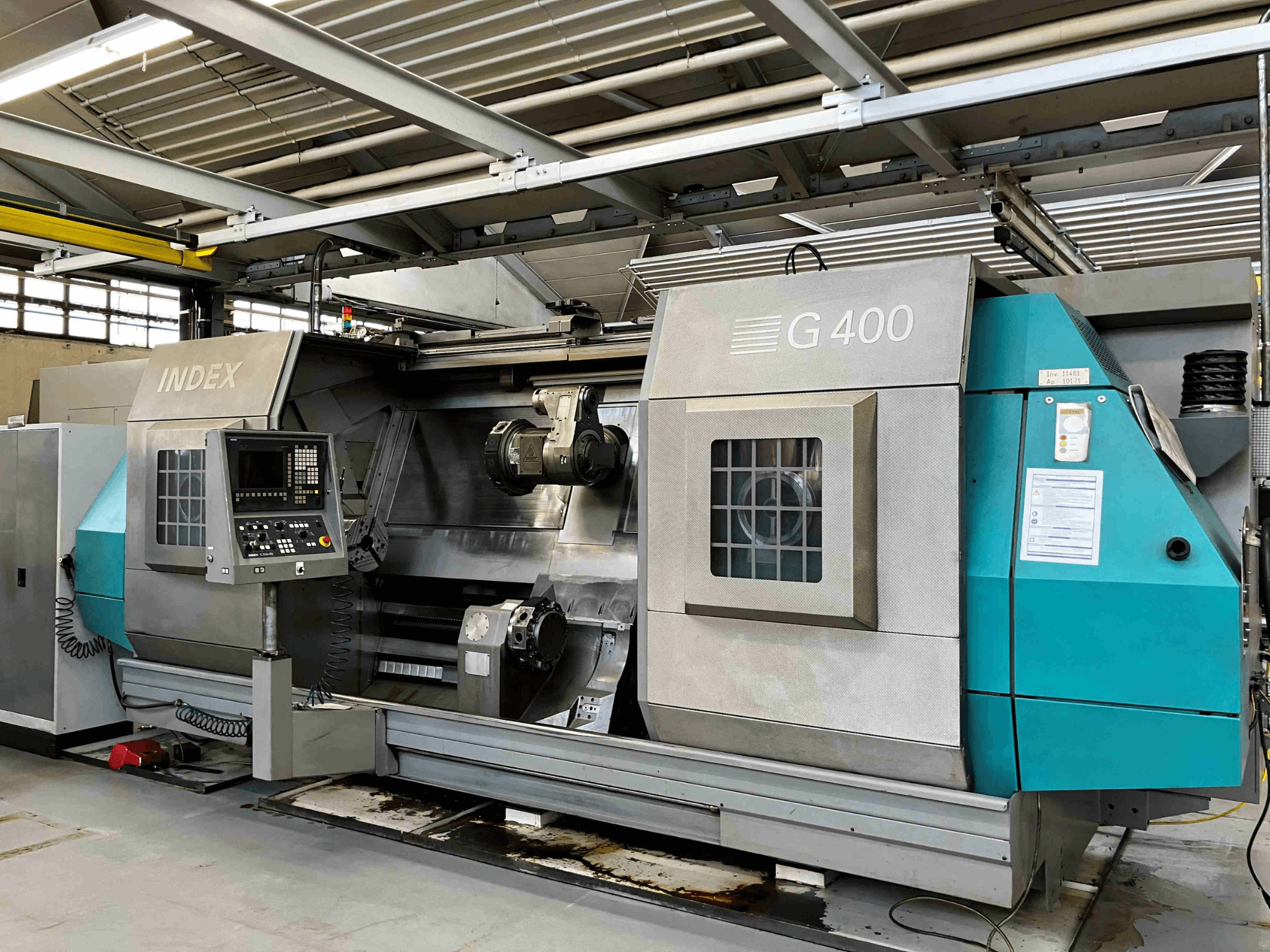

Index - G 400DE-TUR-IND-2008-00002

Mandrino principale 0102 ad azionamento diretto

Massima capacità di lavorazione del materiale: 102 mm

Velocità massima: 3000 giri/min.

Diametro del cuscinetto anteriore: 170 mm

Motore ad albero cavo variabile

Potenza al mandrino principale D102:

Potenza al ciclo di lavoro 100/40%: 53 kW/68 kW

Coppia: 675 Nm/900 Nm

Dispositivo di allineamento e commutazione del mandrino di lavoro D102

Incrementi di 2,5° tramite disco di indicizzazione

Cilindro di serraggio cavo ad azionamento idraulico D102 con monitoraggio analogico della corsa di serraggio

Distanza dal materiale: 102 mm

Corsa: 48 mm

Forza di serraggio massima (tensione/compressione): 10.900 dN

Dispositivo di pressione di serraggio multipla

Pressione di serraggio regolabile da 8 a 80 bar tramite un catalogo di componenti multistadio per il cilindro di serraggio del mandrino principale. Il movimento di rilascio del mandrino è necessario per passare a una pressione di serraggio inferiore.

Portautensili 1 (dotazione standard)

Slitta trasversale X, Z, lunghezza di rotazione 2000 mm.

Con alimentazione interna del refrigerante e valvola di intercettazione, viti a sfera D=40 mm

nell'asse X, D=50 mm nell'asse Z. Azionamenti degli assi protetti da frizioni di sovraccarico, contrappeso sull'asse X.

Asse X Z

Corsa di lavoro mm: 320 2000

Velocità di traslazione rapida m/min: 20 40

Forza di avanzamento N: 14000 14000

Sistema di misura dell'asse X: Scala di vetro (assoluta)

Asse Z: Encoder ROQ (assoluto)

Alloggiamento X-Y-Z-B (WT1)

Torretta con motore CA, posizionata tramite ingranaggi cilindrici, bloccata idraulicamente

Cannotto dell'asse Y, montato idrostaticamente, bloccabile tramite ingranaggi cilindrici

Vite a ricircolo di sfere, D=40 mm

Frizione di sovraccarico

Corsa: 220 mm

Velocità di traslazione rapida: 12 m/min

Forza di avanzamento: 24.000 N

Encoder ROQ (abs)

Azionamento dell'asse B con motore CA

Angolo di rotazione: 360°

Unità di azionamento dell'utensile

con due frizioni:

Velocità massima: 6.000 giri/min.

Potenza (25%) a n= 6.000: 17 kW

Coppia massima (25%): 37 Nm

Torretta a disco con 12 stazioni su slitta trasversale 1

Sistema portautensili DIN 69880-40x63

Maggiore ripetibilità durante il cambio utensile grazie alle scanalature W aggiuntive

Unità multifunzione sulla slitta trasversale 1

Velocità massima: 6.000/1.500 giri/min.

Cambio: i=4

Coppia: 36/144 Nm

Utensili: SK50

Diametro del cuscinetto anteriore: 75 mm

Passaggio interno del refrigerante, bloccaggio a molla del disco

Portautensili 2, destro - X, Z

Lunghezza di tornitura 2000 mm, preferibilmente su

macchina contromandrino con alimentazione interna del refrigerante e valvola di intercettazione, controllo della torretta tramite motore AG, viti a ricircolo di sfere D= 50 mm per l'asse Z, D= 40 mm per l'asse X. Azionamenti degli assi protetti da frizioni di sovraccarico, sistema di contrappeso nell'asse X.

Testa della torretta orientata a destra verso il contromandrino.

Asse X Z

Corsa mm 210 2000

Velocità di traslazione rapida m/min 20 40

Forza di avanzamento N 8600 14000

Sistema di misura dell'asse X: scala in vetro (abs)

Asse Z: Encoder ROD (abs)

Torretta a disco con 10 su slitta trasversale 2

Sistema portautensili DIN 69880-40x63

Maggiore ripetibilità durante il cambio utensile grazie alle scanalature a W aggiuntive

Posizionato tramite ingranaggio frontale, bloccato idraulicamente

Contromandrino D102, dimensione 11-DIN 55026/55021 e ISO 702/1

Lunghezza di tornitura 2000 mm

Slitta dell'asse Z azionata da motore CA e vite a ricircolo di sfere di 50 mm di diametro

Azionamento dell'asse protetto da frizione di sovraccarico

In posizione di lavoro, la slitta è tenuta contro la battuta dal motore CA.

La lavorazione di pezzi bloccati tra il mandrino principale e il contromandrino non è supportata dal contromandrino, né dalla forza di bloccaggio assiale né dal monitoraggio della posizione del contromandrino dell'asse Z. Se tale funzione è richiesta, il sistema di controllo dell'asse Z è in grado di fornire un'assistenza tecnica per la lavorazione dei pezzi.

Se è richiesta una funzione di questo tipo, è necessaria l'opzione della funzione contropunta.

Sistema di misura nell'asse Z: Encoder ROQ (abs)

Diametro massimo del materiale: 102 mm

Velocità massima del mandrino: 3000 giri/min

Diametro del cuscinetto anteriore: 170 mm

Traslazione rapida: 30 m/min

Forza di avanzamento: 7200 N

Azionamento trifase variabile (motore ad albero cavo CA).

Potenza del contromandrino D102:

Potenza al 100/40% del ciclo di lavoro: 53/68 kW

Coppia: 675/900 Nm

Dispositivo di allineamento e commutazione del contromandrino D102

Incrementi di 2,5 gradi tramite disco di indicizzazione.

Cilindro di serraggio cavo ad azionamento idraulico D102 con monitoraggio analogico della corsa di serraggio.

Capacità materiale: 102 mm

Corsa: 48 mm

Forza di serraggio massima (trazione/compressione): 10.900 dN

Dispositivo di pressione di serraggio multipla

Pressione di serraggio regolabile da 8 a 80 bar (impostazioni multiple disponibili nel catalogo ricambi del cilindro di serraggio). Contromandrino; il movimento di rilascio del mandrino è necessario per passare a una pressione di serraggio inferiore.

Porta scorrevole automatica, ad azionamento idraulico

Sistema di controllo INDEX C200-4D

- Controllo modulare multiprocessore integrato nel sistema di inverter digitale Simodrive 611 (identico al Sinumerik 840D).

- Pannello di controllo - PC compatibile AT con sistema operativo Windows e monitor a schermo piatto
