- INDEX G200 YB Tornio rotobasculante

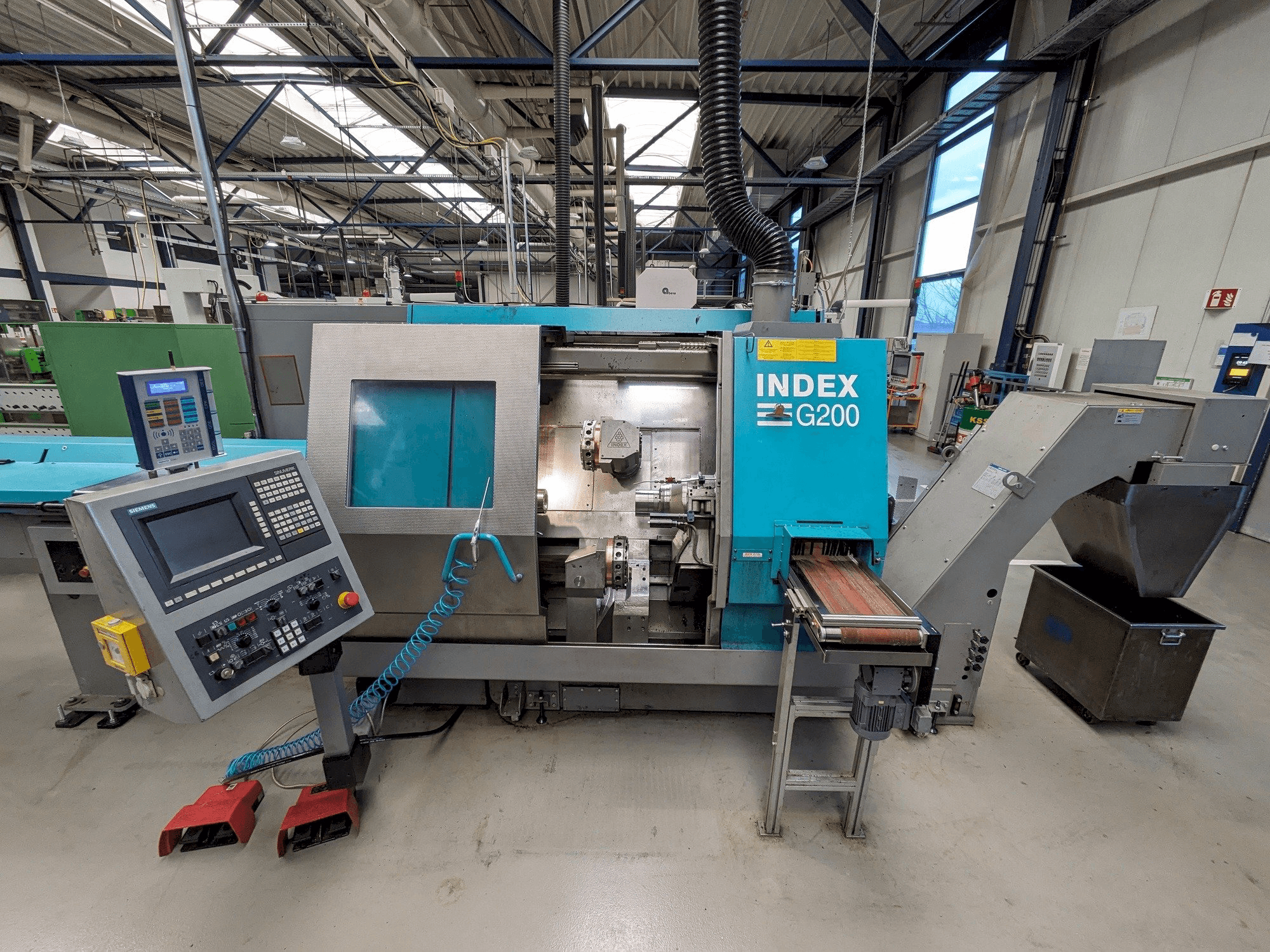

Questo tornio Ratioline INDEX G200 YB è stato prodotto nel 1995 e completamente riadattato nel 2016. È dotato di un'unità di controllo SIEMENS SINUMERIK 840 C.
Panoramica
- marca: Index
- anno: 1995
- MODELLO: G200 YB RATIOLINE
- Ore di esercizio: 44020
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- disponibilità: Venduta
- marca unità di controllo: INDEX
Informazioni tecniche - Index G200 YB RATIOLINE
Sistema di controllo
- Marca: INDEX
- Modello: C200-4
Trasmissione principale
- Intervallo di velocità del mandrino: 5000 RPM 1/MIN
- Potenza motore mandrino: 20 kW
- Cono di adattamento: HSK D-50
Movimento
- Movimento ASSE-X: 155 MM
- Movimento ASSE-Y: 120 MM
- Movimento ASSE-Z: 590 MM
- Movimento ASSE-B: 360º MM
Media
- Trasportatore di trucioli: Si
Dotazione supplementare
- - Pompa del refrigerante ad alta pressione, ugello dell'aria di scarico, installazione e messa in servizio, collaudo con parte del cliente, caricatore di barre, impianto di spegnimento a CO2, trasporto, linea del lubrificante di raffreddamento.
- - Pompa del refrigerante ad alta pressione commutabile 20 bar
- - Ugello di scarico D=150 mm / Magazzino di carico barre INDEX-MBL 65/3700 / Sistema automatico di spegnimento degli oggetti a CO2 Kraft & Bauer
- - Nuovo mandrino di fresatura per la torretta 1 con portautensili HSK D-50 / Unità di raffreddamento del quadro elettrico / Nuovo nastro trasportatore a cerniera per i trucioli / Nastro trasportatore a destra
- - Pompa di lubrificazione del refrigerante / Dispositivo di rimozione del portale con pinza azionata / Dita di presa per pezzi D 4 45 mm e D 40-60 mm
- - Interfaccia Unimag per alimentazione a barre (opzionale)
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Vantaggi tecnici della macchina: alta velocità e potenza del mandrino, capacità di doppio mandrino, sistema di controllo avanzato.
- - Vantaggi qualitativi della macchina: ingegneria di precisione, sicurezza e funzionalità complete.
- - Asse x: 155 mm (slitta trasversale 1), 105 mm (slitta trasversale 2) / asse z: 590 mm (slitta trasversale 1), 400 mm (slitta trasversale 2)
- - Diametro massimo della barra: 65 mm
- - Lunghezza massima del pezzo: 3700 mm
- - Velocità di traslazione rapida: x= 20 m/min, z= 30 m/min, y = 7. 5 m/min (diapositiva trasversale 1) / velocità di traslazione rapida: x= 22 m/min, z = 45 m/min (diapositiva trasversale 2)
- - Sistema di misurazione della distanza: riga in vetro asse x, encoder ad asta asse z
- - Filettatura senza mandrino di compensazione / funzione di trasmissione/traciliazione per l'asse c / accoppiamento mandrino principale/contro-mandrino
- Vantaggi qualitativi della macchina:
- - Revisionato nel 2017: pompa del refrigerante ad alta pressione commutabile da 20 bar incluso filtro di aspirazione / ugello di scarico dell'aria d=150 mm / caricatore di barre (usato, ricondizionato)/ index-mbl 65/3700 (d 10 - 65 mm, max. 3700 mm) / sistema automatico di spegnimento degli oggetti a co2 kraft & bauer con valvola di intercettazione dell'aria e valvola di sicurezza per il tornio index g200 / nuovo mandrino di fresatura per la torretta 1 (in alto) con portautensili hsk d-50, azionato manualmente.
- - Dettagli delle slitte trasversali, portautensili, specifiche per la verniciatura delle macchine.
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
