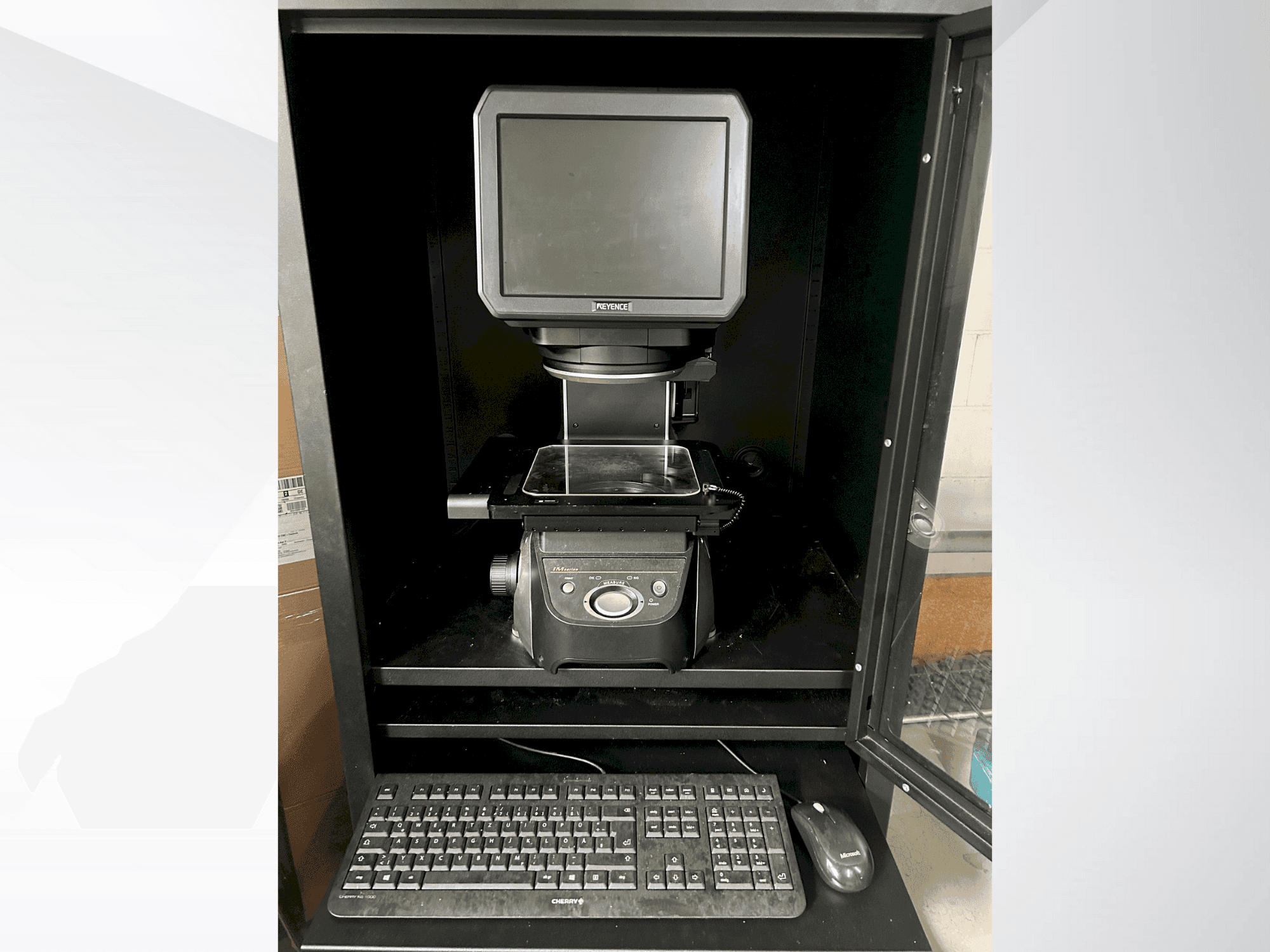

KEYENCE - IM 7020 DE-MEA-KEY-2018-00001

Dotazione supplementare

• Misura con sonda ottica: Campo di misura: Diametro: Ø90 mm x 90 mm / Profondità massima: 30 mm / Diametro punta sonda: Ø3 mm / Forza di contatto: 0,015 N / Ripetibilità: ±2 micra / Precisione: ±(8 + 0,02L) micra
• Connessioni esterne: Ingresso: Ingresso senza tensione (contatto o non contatto) / Uscita: Uscita foto-MOS, nominale a 24 V CC, 0,5 A
• Interfacce: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 Type-A (6 porte: 2 anteriori, 4 posteriori)
• Archiviazione: Disco rigido: 500 GB
• Sistema di illuminazione: Luce trasmessa: Retroilluminazione telecentrica (LED verde) / Luce anulare: Illuminazione multiangolare a 4 segmenti (LED bianco) / Illuminazione direzionale ad angolo piatto (LED verde)
• Tavola degli oggetti XY: Corsa: 100 mm x 100 mm (elettrico) / Portata massima: 5 kg / Tavolo portaoggetti Z: Corsa: 75 mm (elettrico)
• Alimentazione: Tensione: 100-240 V CA, 50/60 Hz / Consumo di energia: Max 430 VA

Vantaggi della macchina

Vantaggi tecnici della macchina

• Unità di controllo: 31 kg, testa di misura: 8 kg, testa di marcatura: 31 kg
• Testa di misura: sensore di immagine: cmos monocromatico, 1", 6. 6 megapixel / display: 10. 4" (xga: 1024 x 768) / sistema di lenti: lente telecentrica per la misurazione basata su immagini
• Area di misura: modalità di misura standard: 200 mm x 200 mm / modalità di misura di precisione: 125 mm x 125 mm
• Risoluzione: 0. 1 micron
• Ripetibilità: modalità di misura standard: senza movimento dello stadio: ±1 micra / con movimento dello stadio: ±2 micra
• Modalità di misura di precisione: senza movimento dello stadio: ±0. 5 micra / con movimento dello stadio: ±1. 5 micra
• Modalità di misura standard: senza movimento dello stadio: ±5 micra / con movimento dello stadio: ±(7 + 0. 02l) micra/ (l = spostamento dello stadio in mm)
• Modalità di misurazione di precisione: senza movimento dello stadio: ±2 micra / con movimento dello stadio: ±(4 + 0. 02l) micra
