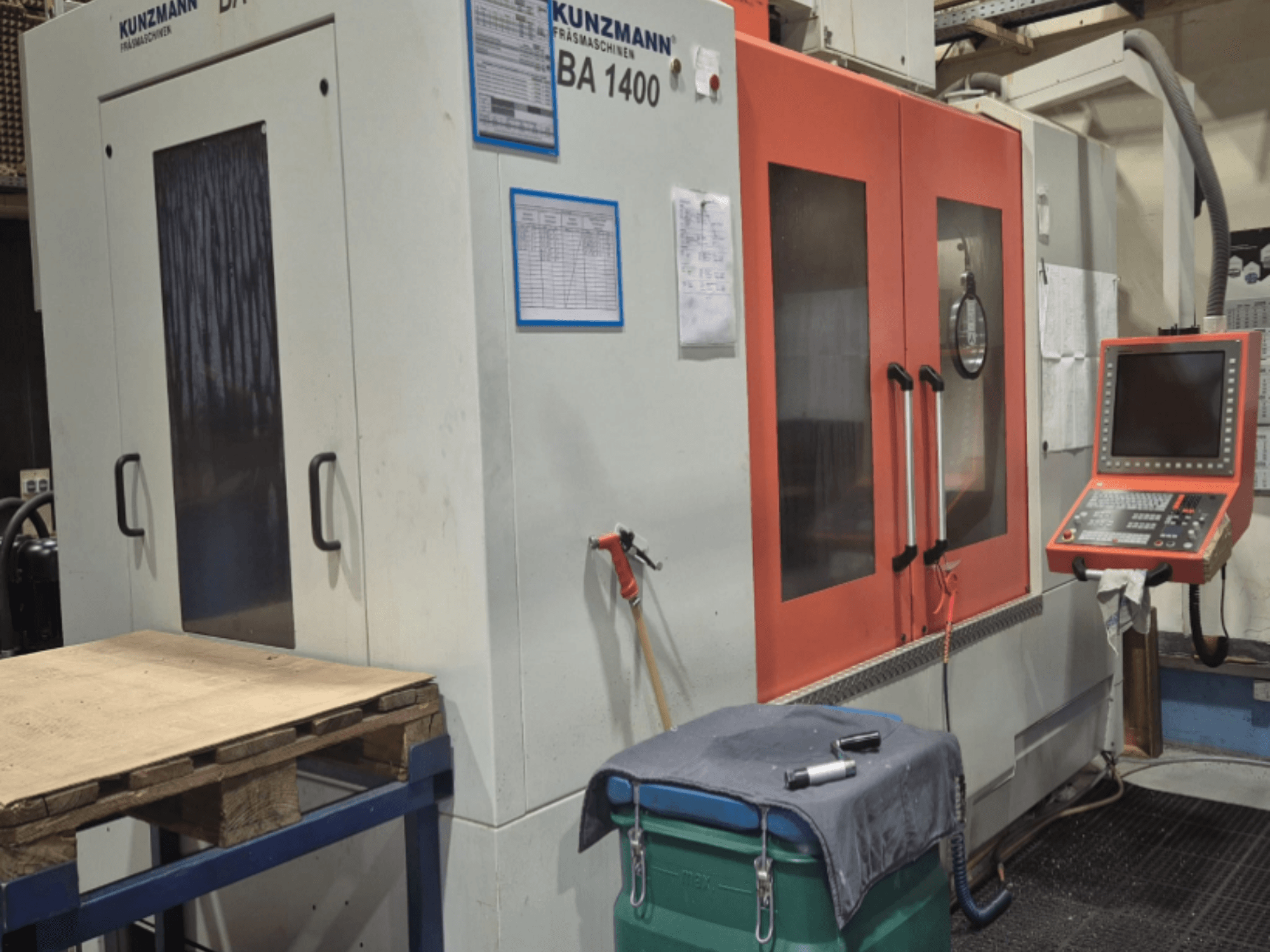

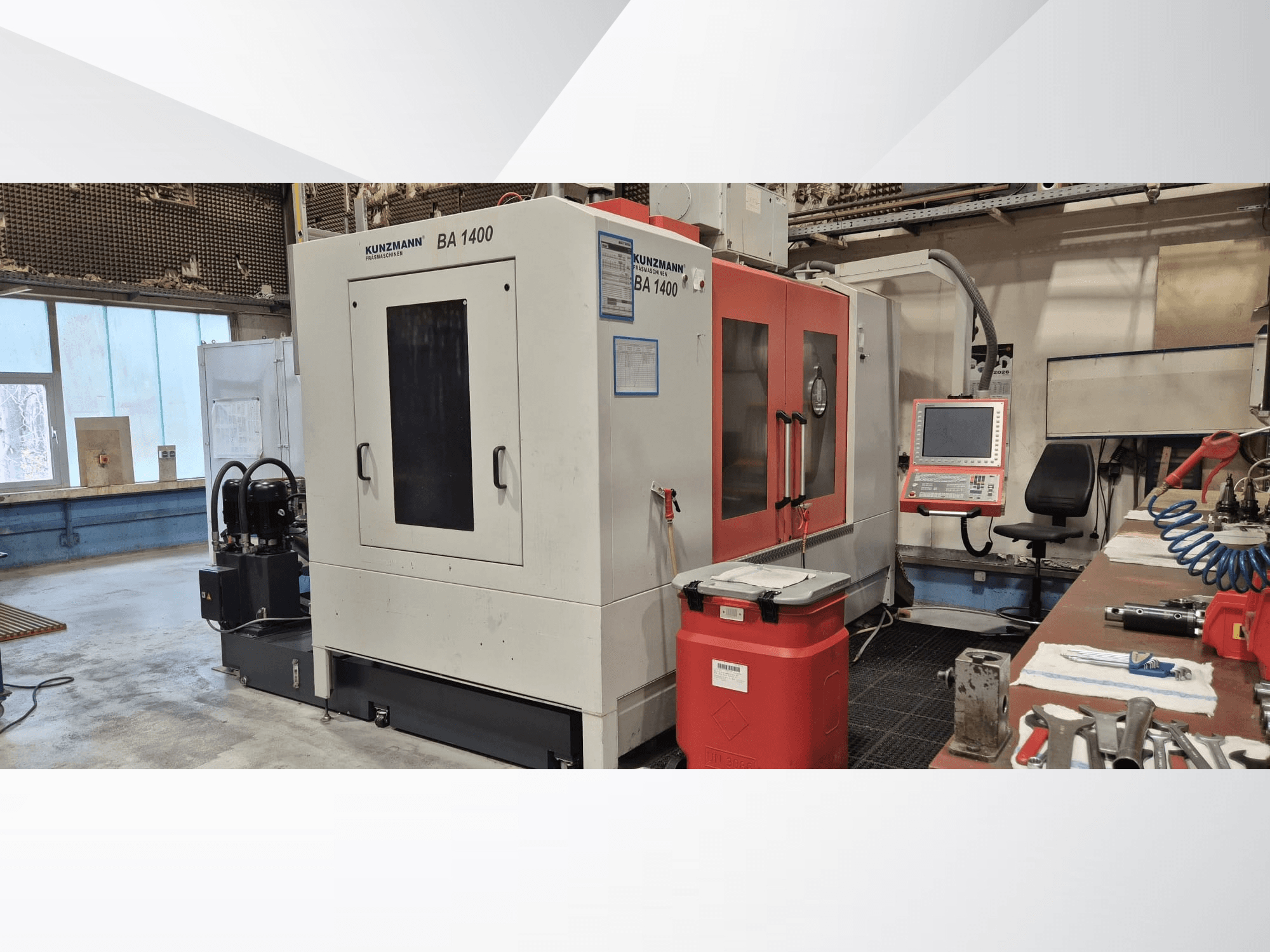

Questo KUNZMANN BA1400 a 3 assi è stato prodotto nel 2017. È dotata di un potente motore da 28 kW e di un'unità di controllo Heidenhain TNC 640. La macchina ha una dimensione della tavola di 1400 x 710 mm e può gestire un peso massimo del pezzo di 1500 kg. Se desiderate ottenere capacità di lavorazione di alta qualità, prendete in considerazione il centro di lavoro verticale KUNZMANN BA1400 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: KUNZMANN
- anno: 2017
- MODELLO: BA1400
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centro di lavoro verticale
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - KUNZMANN BA1400
Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: TNC 640
Movimento
- Numero di assi: 3
- Corsa asse X: 1400 mm
- Corsa asse Y: 700 mm
- Corsa asse Z: 760 mm
Specifiche tecniche
- Peso utensile max: 160 kg
- Potenza mandrino: 28 kW
- Velocità mandrino: 10000 RPM
- Dimensione cono: SK 40
Informazioni aggiuntive
Controllo Heidenhain TNC 640
Mandrino standard SK40 (trasmissione a cinghia)
Attacco mandrino SK40
Velocità 10.000 giri/min
Mandrino verticale regolabile in continuo 20-10.000 giri/min.
Potenza 28 kW
Potenza 100% ciclo di lavoro 10,0 kW
Potenza 40% ciclo di lavoro 14,0 kW
Potenza al 100% del ciclo di lavoro 20,0 kW
Potenza al 40% del ciclo di lavoro 25,0 kW
Coppia al mandrino di fresatura al 100% del ciclo di lavoro 130 Nm
Coppia al mandrino di fresatura 40% ciclo di lavoro 190 Nm
Coppia al mandrino di fresatura al 100% del ciclo di lavoro 180 Nm
Coppia al mandrino di fresatura 40% ciclo di lavoro 240 Nm
MAS-BT40 Portautensili con perno di trazione DIN 69872 A
Cambio utensile a 40 posizioni (magazzino a catena)
Peso massimo dell'utensile 160 kg
Tempo di cambio utensile 3 sec
Tempo da truciolo a truciolo 8 sec
Dimensioni del tavolo 1400 × 710 mm
Peso massimo del pezzo 1500 kg
Corsa asse X 1400 mm
Corsa asse Y 700 mm
Corsa asse Z 760 mm
Area di lavoro asse X 1400 mm
Area di lavoro asse Y 700 mm
Area di lavoro asse Z 750 mm
Distanza mandrino-tavola 180-930 mm
Centro del mandrino alla colonna 760 mm
Velocità di avanzamento X/Y/Z 10 m/min
Traslazione rapida X/Y/Z 20 m/minMotori digitali brushless su tutti gli assi
Convogliatore trucioli con presa di refrigerante (versione LU)
Refrigerante attraverso il mandrino fino a 40 bar
Portata del refrigerante 25 l/min a 40 bar
Filtrazione fine automatica del refrigerante 40 µm
Finestra di visualizzazione rotante nella porta anteriore
Sistema di aspirazione delle nebbie d'olio con filtrazione multistadio (filtro H13)
Volantino elettronico HR 510 FS con pulsanti integrati e arresto di emergenza
Tastatore TS 460 con trasmissione radio
Misurazione automatica degli utensili Heidenhain TT 46
Precisione di misura ≤ 15 µm
Deviazione massima del tastatore 5 mm
Velocità di tastatura max 5 m/min
Software di conversione DXF per il trasferimento dei contorni 2D
Software PC teleservice per la diagnostica e la manutenzione a distanza
Tensione operativa 400 V 50 Hz
Potenza assorbita 35 kVA
Tensione di controllo 24 V
Peso della macchina circa 8,5 t
Peso della macchina circa 12000 kg
Dimensioni della macchina circa 4,20 × 2,45 × 3,09 m
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
