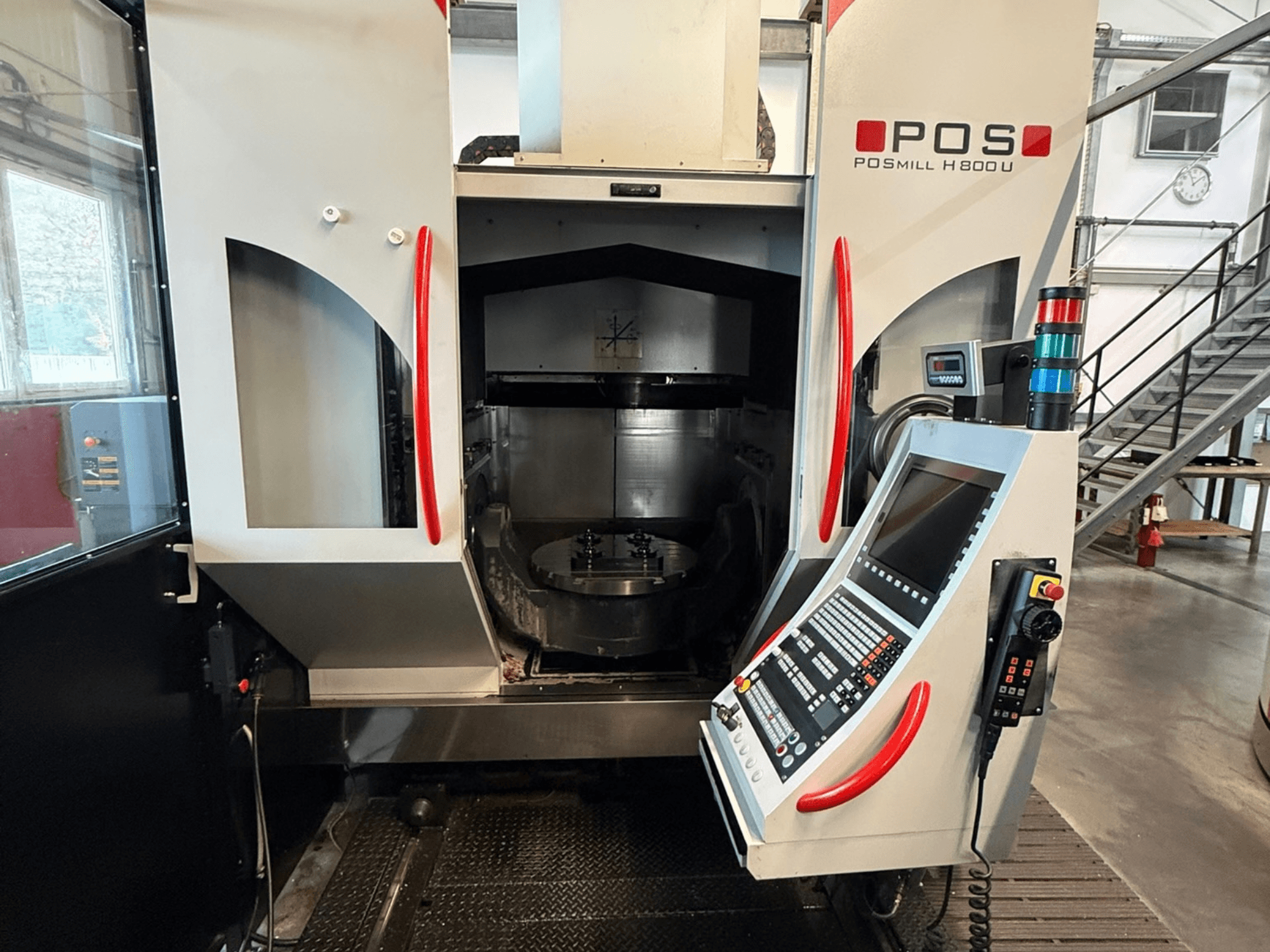

POSmill - H 800 UDE-MIL-POS-2015-00002

- Campo di rotazione: da -120 a +120 gradi

- Tavola rotante: 360 gradi in continuo

- Mandrino: mandrino con lubrificazione interna (CTS / IKZ) a 70 bar con unità di filtraggio a nastro

- Dimensioni tavola: Ø 800 mm (tavola Kessler)

- Cambiautensili: a 96 posizioni HSK-A 63

- Sistema di misura lineare: Heidenhain XYZ con aria di spurgo

- Raffreddamento dell’armadio elettrico: aria-aria attivo

- Potenza allacciata: 90 kVA

- Corrente a pieno carico: 125 A

- Corrente massima: 200 A

- Tensione: 400 V, 50 Hz

- Ore di funzionamento con controllo attivato: 27.157 h (alla fine del 2025)

- Ore di funzionamento in modalità "Program Run": 21.340 h (alla fine del 2025)

- Dotazioni aggiuntive:

- Raffreddamento a olio per il 4° e il 5° asse, controllato

- Raffreddatore mandrino regolato

- Sistema di misura rotativo Heidenhain

- Modulo cinematico Heidenhain con sfera di riferimento inclusa

- Trasportatore trucioli esterno a nastro incernierato

- Pompa del refrigerante sulla testa tramite funzioni M

- Pompa del dispositivo di lavaggio trucioli

- Separatore elettromeccanico olio/liquido di raffreddamento

- Monitoraggio automatico del livello del refrigerante

- Comando posteriore del cambio utensili con display

- Sportello di protezione del cambio utensili

- Triplo attacco idraulico al centro del tavolo

- Attacco aria singolo al centro del tavolo

- Controllo della temperatura dell'unità di raffreddamento

- Preparazione alla misurazione del pezzo

- Misurazione del pezzo tramite infrarossi - Sonda di contatto 3D

- Misurazione degli utensili tramite laser BLUM (Laser Bridge)

- Modulo anticollisione Heidenhain DCM

- Sistema di automazione: automazione pallet FCS RP 400 (messa in servizio all'inizio di settembre 2018)

- Posizioni dei pallet: 12

- Dimensioni pallet: 400 x 400 mm

- Peso massimo di trasferimento: 500 kg
