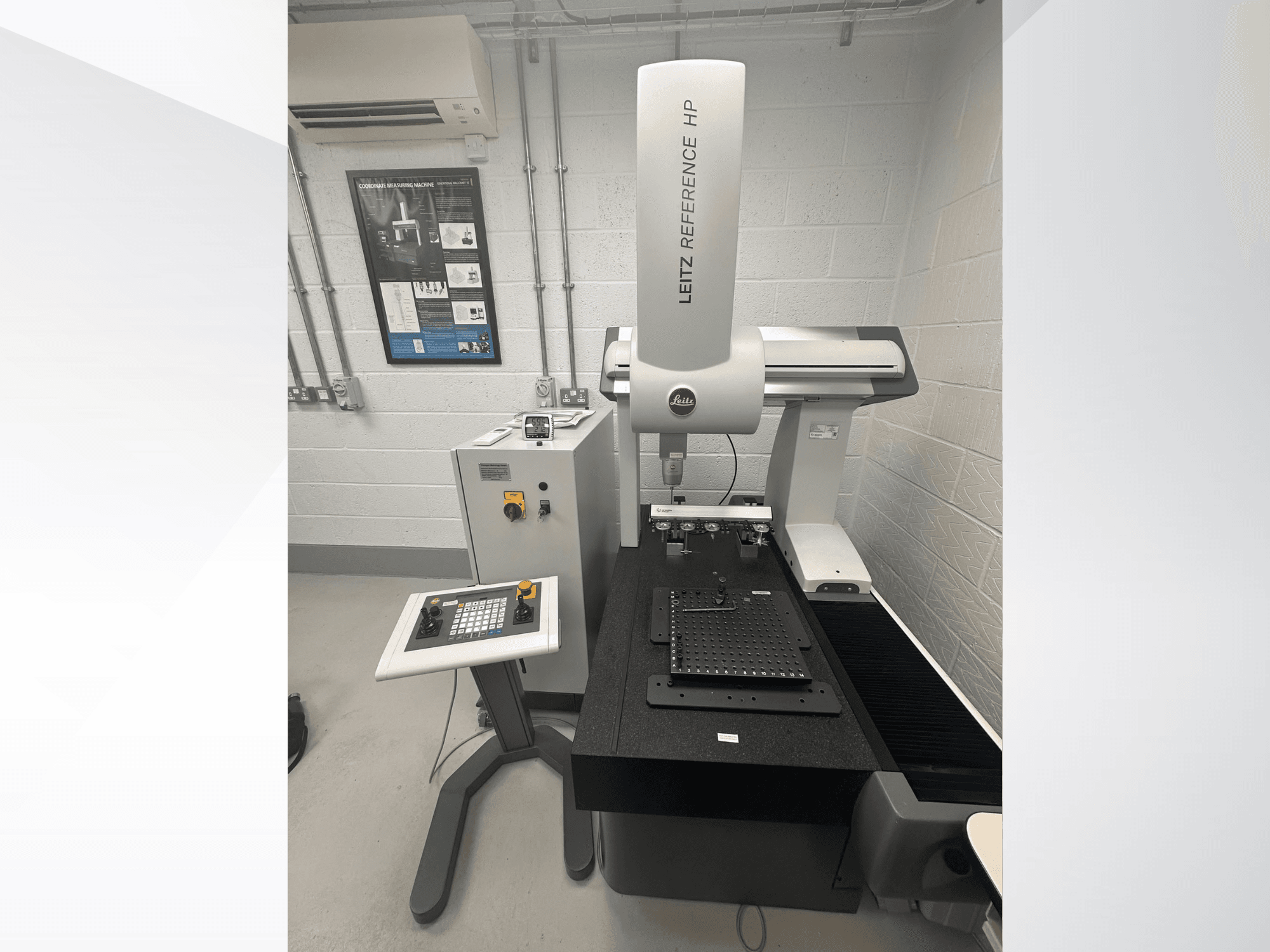

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Visione: possibile su appuntamento; è possibile vedere la macchina in funzione

• Incoterm/Ritiro: EXW Specifiche tecniche

• Precisione (MPE-E): 0,70 + L/400 µm

• Errore di sondaggio (MPE-P): 0,80 µm

• Tavolo: in granito

• Sistema di sonda: Hexagon LSP-X3

• Bloccaggio della punta: HP-S-X3

• Cambio stilo: Rack di cambio stilo a 5 porte Hexagon

• Porte di cambio: HR-X3-P

• Controller: controller Leitz in armadio indipendente

• Comandi operatore: pannello Leitz a doppio joystick con arresto di emergenza Cronologia della macchina / Manutenzione

• Agosto 2020: Macchina e accessori forniti nuovi da Hexagon Metrology

• Settembre 2020: pacchetto software fornito da Hexagon

• Febbraio 2021: acquisto di 6 stili a gradini M2 aggiuntivi

• Aprile 2021: Installazione e messa in servizio ad Andover da parte di un tecnico Hexagon (rapporto di installazione/assistenza rif. 15320)

• Ultima taratura: 16 maggio 2023 da parte di Hexagon Metrology

  • Norma: ISO 10360-2:2001

  • Certificato: CAA/REF769/543/16052023

  • Risultato: la taratura è conforme alle specifiche del cliente

  • Certificato disponibile su richiesta

  • Validità della taratura: fino al 24 maggio 2024

Attrezzatura aggiuntiva

• QUINDOS versione 2023

• Pacchetto I++ Simulator + QUINDOS

• Modello CMM aggiuntivo

• Gestore delle licenze per il pacchetto aggiuntivo

• Trasferimento della licenza software: soggetto a conferma da parte di Hexagon Periferiche e attrezzature di fissaggio

• Workstation HP con 2 monitor

• Attrezzatura di fissaggio cinematica:

  • base cinematica universale Swift-Fix (1)

  • Piastre cinematiche Swift-Fix 300 × 300 × 16 mm (2)

• Sfera di riferimento in ceramica Ø 30 mm (1) Stili, supporti, adattatori e hardware di cambio

• Porte per il cambia-stili HR-X3-P (5)

• Kit di stili

• Portastili speciali (3)

• Portastili 8 × M5 + 8 × Ø2 mm (1)

• Adattatore per stili M5/M2 (1)

• Portastili a 5 vie M2 (1)

• Stili a gradini M2: 4 + 6

• Stilo M2 R1 (1)

• Stili speciali in rubino da Ø 0,3 mm (8)

• Stilo speciale in rubino/carburo da Ø1 mm (1)

• Stilo in Si3N4 da Ø 1,5 mm (1)

• Stilo in rubino Ø3 × 35 mm (1)

• Stilo in rubino Ø3 × 50 mm (1)

• Stilo in rubino Ø5 × 60 mm (1)

• Prolunga in titanio (1)

• Giunto rotante (1)

• Cubi regolabili (2)

• Cubo M5 (1)
