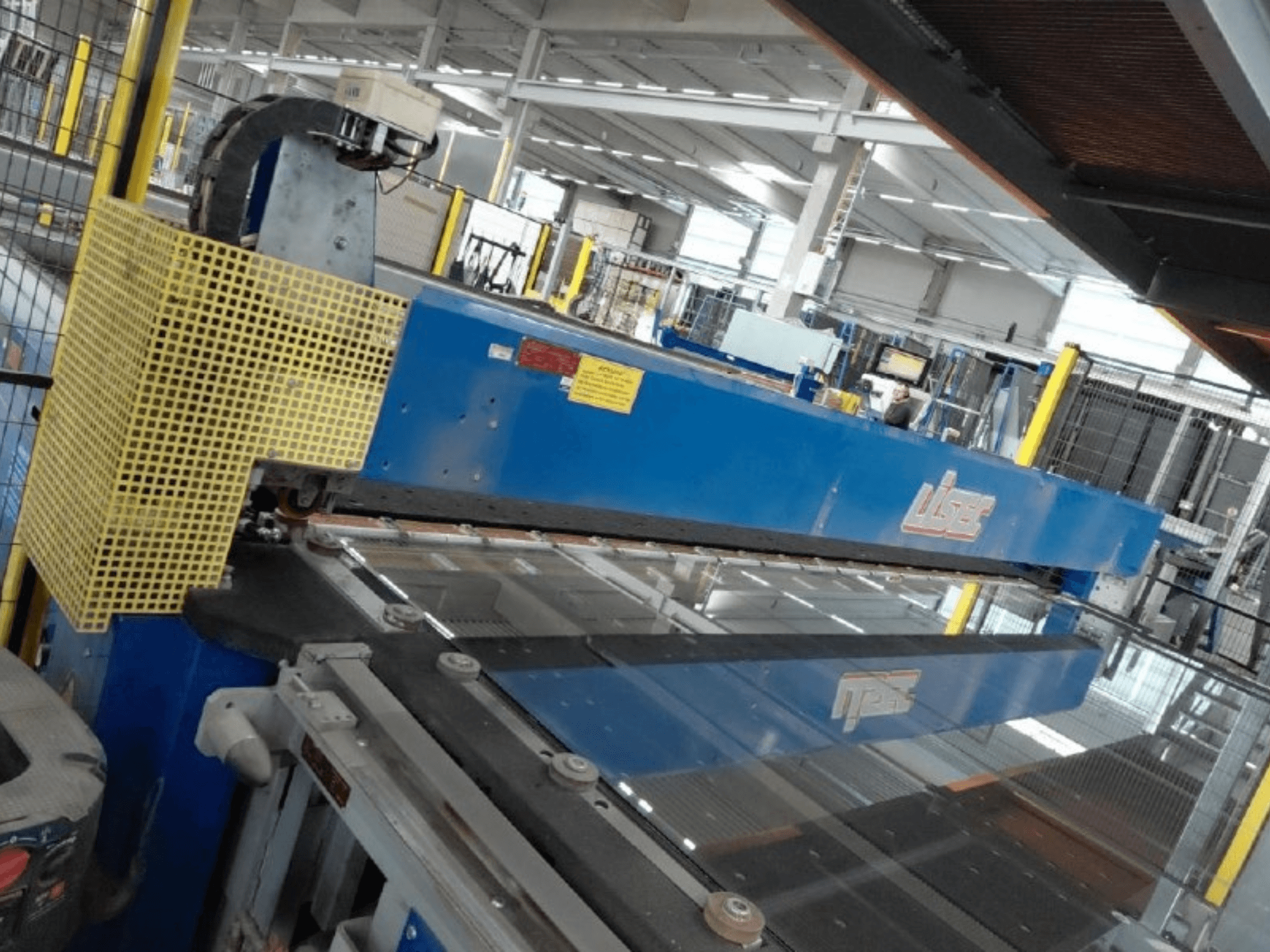

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Configurazione dell'impianto: linea combinata per il taglio automatico di vetro float e vetro di sicurezza stratificato (VSG) con moduli di separazione, trasporto e rifilatura

- Produttore del sistema: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Anni di produzione (integrazione della linea): 2009 e 2016 (installazione mista)

- Stato operativo: attualmente installata e in funzione in produzione attiva (è possibile effettuare un sopralluogo "chiavi in mano")

- Tensione di linea standard: 400 V / 50 Hz (3/N/PE~ 400 V, comando: 24 V CA/CC)

- Pressione dell’aria compressa di esercizio: 6,00 – 8,00 bar

- Peso totale cumulativo installato: > 28.400 kg

COMPOSIZIONE DEI MODULI E SPECIFICHE SINGOLE:

1. Sezione di lavorazione del vetro di sicurezza stratificato (VSG):

- Pos. 01: LISEC PTV-60/30RE (Anno di costruzione: 2009)

* Tipo: Macchina per il taglio del vetro stratificato (Verbundglasschneidanlage)

* Peso: 5.640 kg | Alimentazione elettrica: 400 V / 50 Hz

- Pos. 02: LISEC VZ Linie 2 (Anno di costruzione: N/A)

* Tipo: Unità di assemblaggio / sezione di collegamento della linea

- Pos. 03: LISEC LKT-45/45TS (Anno di costruzione: 2009)

* Tipo: Tavolo di lavorazione / supporto a cuscino d’aria

* Peso: 3.200 kg | Potenza allacciata: 61,28 kVA | Aria: 8,00 bar

- Pos. 04: LISEC VB-33 (Anno di costruzione: 2009)

* Tipo: Sottogruppo della linea per vetro stratificato

* Peso: 2.200 kg | Potenza allacciata: 17,00 kVA | Pressione aria: 6,00 bar

- Pos. 05: LISEC FASV-33 (Anno di costruzione: 2016)

* Tipo: Tagliatrice/rimuovitrice automatica di pellicola PVB sporgente

* Peso: non specificato | Potenza allacciata: 0,83 kVA | Pressione aria: 6,00 bar

- Pos. 06: LISEC VB-33 (Anno di costruzione: 2016)

* Tipo: Macchina da taglio per vetro stratificato

* Peso: 2.200 kg | Potenza allacciata: 18,83 kVA | Pressione aria: 6,00 bar | Carico massimo: 43 kg/m²

- Pos. 07: LISEC AL-32/33N (Anno di costruzione: 2016)

* Tipo: Sezione di posizionamento e allineamento dei fermavetro

* Peso: 1.830 kg | Potenza allacciata: 25,88 kVA | Pressione aria: 6,00 bar

- Pos. 08: LISEC BTA-20/26 (Anno di costruzione: 2016)

* Tipo: Trasportatore a nastro orizzontale

* Peso: 1.020 kg | Potenza allacciata: 6,08 kVA | Pressione aria: 6,00 bar | Carico massimo: 50 kg/m²

2. Sezione di lavorazione e trasferimento del vetro float:

- Pos. 09: LISEC BTA-20/26 (Anno di costruzione: 2016)

* Tipo: Trasportatore a nastro orizzontale

* Peso: 1.020 kg | Potenza allacciata: 6,08 kVA | Pressione aria: 6,00 bar

- Pos. 10: LISEC BTA-40/26 (Anno di costruzione: N/A)

* Tipo: Tavolo di trasporto/supporto orizzontale

* Peso: non specificato | Dati elettrici: non specificati

- Pos. 11: LISEC BTA-20/26 (Anno di costruzione: 2016)

* Tipo: Trasportatore a nastro orizzontale

* Peso: 1.020 kg | Potenza allacciata: 9,05 kVA | Pressione aria: 6,00 bar

- Pos. 12: LISEC BTS-37/33 (Anno di costruzione: 2016)

* Tipo: Tavolo di separazione manuale con barre di separazione integrate

* Peso: 1.543 kg | Potenza allacciata: 15,75 kVA | Pressione aria: 6,00 bar

- Pos. 13: LISEC LKT-10/33 (Anno di costruzione: 2016)

* Tipo: Tavolo di trasferimento orizzontale a cuscino d’aria

* Peso: 250 kg | Potenza allacciata: 4,50 kVA | Pressione aria: 6,00 bar | Carico massimo: 33 kg/m²

- Pos. 14: LISEC BTA-40/26 (Anno di costruzione: 2009)

* Tipo: Unità di trasporto a nastro orizzontale

* Peso: 1.154 kg | Potenza assorbita: 2,30 kVA | Pressione aria: 8,00 bar | Carico massimo: 50 kg/m²

- Pos. 15: LISEC TBY-26/12 (Anno di costruzione: 2009)

* Tipo: Modulo di trasporto intermedio

* Peso: 255 kg | Potenza allacciata: 0,00 kVA | Pressione aria: 6,00 bar

- Pos. 16: LISEC RWF-33/25 (Anno di costruzione: 2009)

* Tipo: Gruppo di trasferimento a rulli/nastro

* Peso: 975 kg | Potenza allacciata: 4,59 kVA | Pressione aria: 8,00 bar

- Pos. 17: LISEC BTA-30/33 (Anno di costruzione: 2009)

* Tipo: Tavolo di trasporto a nastro orizzontale

* Peso: 980 kg | Potenza allacciata: 2,30 kVA | Pressione aria: 8,00 bar

- Pos. 18: LISEC RBA-25 (Anno di costruzione: 2009)

* Tipo: Sottogruppo di allineamento/movimentazione della linea galleggiante

* Peso: 820 kg | Potenza allacciata: 1,46 kVA | Pressione aria: 8,00 bar

- Pos. 19: LISEC TBX-33/12 (Anno di costruzione: 2009)

* Tipo: Gruppo di trasferimento/sollevamento a nastro

* Peso: 290 kg | Potenza assorbita: 0,00 kVA | Pressione aria: 8,00 bar

- Pos. 20: LISEC BTA-60/33 (Anno di costruzione: 2009)

* Tipo: Tavolo trasportatore orizzontale ad alta capacità

* Peso: 1.560 kg | Potenza allacciata: 18,22 kVA | Aria: 0,00 bar

- Pos. 21: LISEC ARS-33 (Anno di costruzione: 2009)

* Tipo: Piattaforma multidirezionale di trasferimento e posizionamento a sfere

* Peso: 580 kg | Potenza allacciata: non specificata | Pressione aria: 8,00 bar

- Pos. 22: LISEC ESL-60/30RS (Anno di costruzione: 2009)

* Tipo: Ponte e tavolo automatici a controllo numerico (CNC) per il taglio del vetro float

* Peso: 6.380 kg | Potenza allacciata: 14,90 kVA | Pressione aria: 8,00 bar | Corrente a pieno carico: 21,50 A
