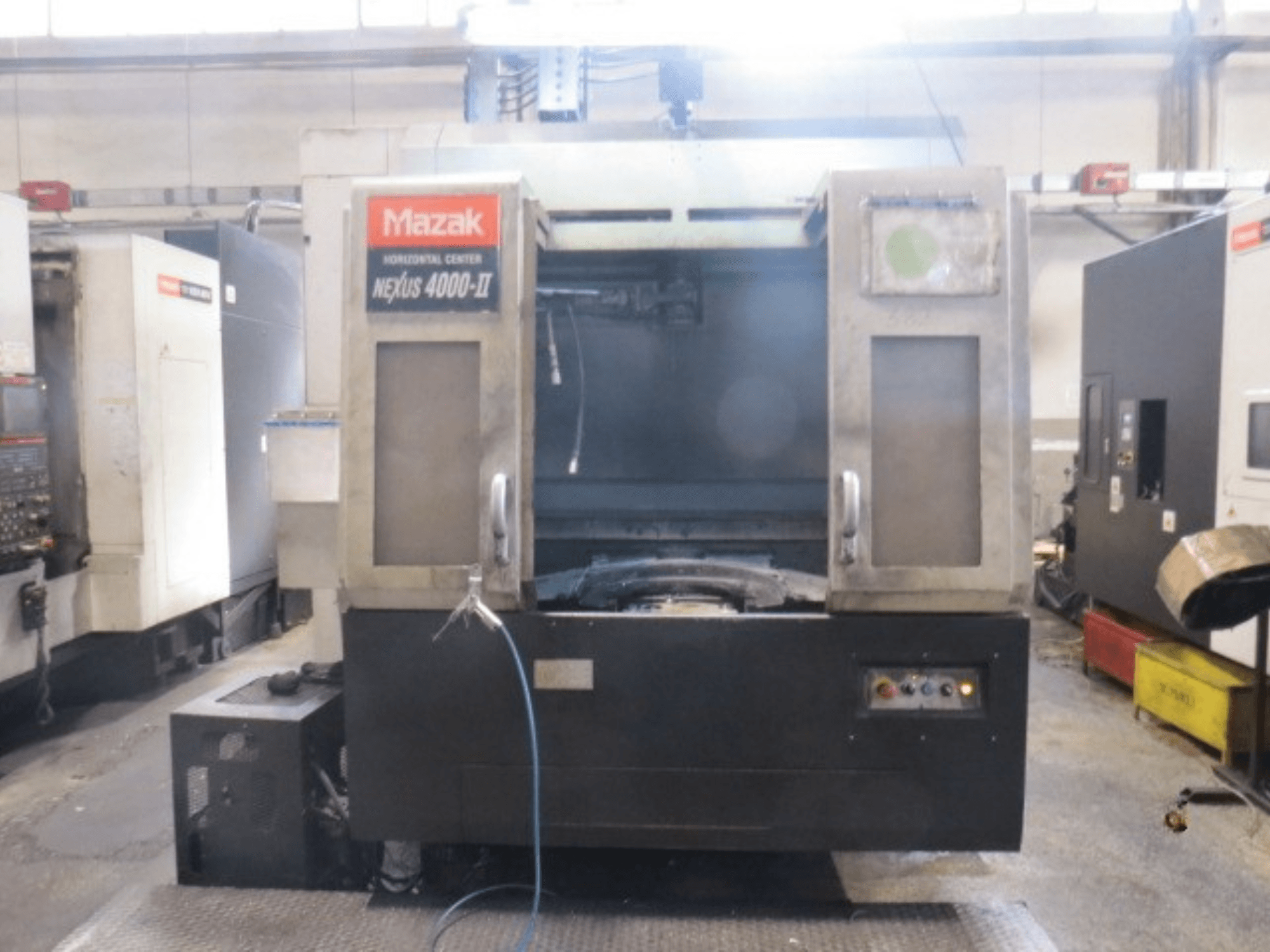

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Spostamenti

  • Corsa rapida (X/Y/Z): 60.000 mm/min

  • Avanzamento massimo di taglio: 60.000 mm/min

• Capacità del pezzo

  • Diametro massimo del pezzo: Ø 630 mm

  • Altezza massima del pezzo: 900 mm

  • Peso massimo del pezzo: 400 kg

• Pallet / Tavola

  • Dimensioni del pallet: 400 × 400 mm

  • Cambiatore pallet standard: 2 pallet

  • Tempo di cambio pallet: 6 sec

  • Indicizzazione standard asse B: 1° × 360 posizioni

  • Tempo di indicizzazione asse B: 1,3 sec / 90°

  • Tavola di posizionamento a controllo numerico opzionale: 0,001°

  • Tavola rotante a controllo numerico opzionale: 0,0001°

  • Ripetibilità di posizionamento del pallet: ≤4 µm

• Mandrino (due configurazioni)

  • Mandrino a coppia elevata da 12.000 giri/min

    • 30 kW / 30 min; 22 kW in continuo

    • Coppia massima: 300 Nm

  • Mandrino ad alta velocità da 18.000 giri/min

    • 35 kW / 30 min; 26 kW in continuo

    • Coppia massima: 168 Nm

  • Intervallo di velocità del mandrino: 35–12.000 giri/min o 35–18.000 giri/min (a seconda della versione)

• ATC / Magazzino utensili

  • Magazzino di serie: 40 utensili

  • Opzionale: 60 / 80 / 120 / 160 utensili

  • Attacco utensile: ISO BT40

  • Diametro massimo dell’utensile: Ø95 mm

  • Diametro massimo dell'utensile senza utensili adiacenti: Ø150 mm

  • Lunghezza massima utensile: 420 mm

  • Tempo da truciolo a truciolo: 2,7 s con utensili <6 kg; 3,2 s con utensili da 6–12 kg

• Refrigerante

  • Serbatoio del refrigerante: 500 L

  • Lubrorefrigerante a immersione di serie

  • Unità di raffreddamento mandrino inclusa nella dotazione standard

• Rimozione dei trucioli

  • Di serie: trasportatori a spirale su entrambi i lati del piano di lavoro

• Precisione

  • Precisione di posizionamento bidirezionale X/Y/Z: 0,012 mm

  • Ripetibilità bidirezionale X/Y/Z: 0,008 mm

• Alimentazione elettrica / aria

  • Tensione (a seconda della destinazione): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frequenza: 50/60 Hz

  • Pressione dell’aria: 0,5–0,9 MPa

  • Consumo d'aria standard: 200 L/min

Dotazione aggiuntiva

• Opzioni di raffreddamento attraverso il mandrino (CTS): 0,8 MPa, 1,5 MPa, alta pressione 6,9 MPa

• Opzioni per la gestione dei trucioli: trasportatore trucioli a scarico laterale, trasportatore trucioli a scarico posteriore

• Filtrazione: vari sistemi di filtrazione del refrigerante e dei trucioli
