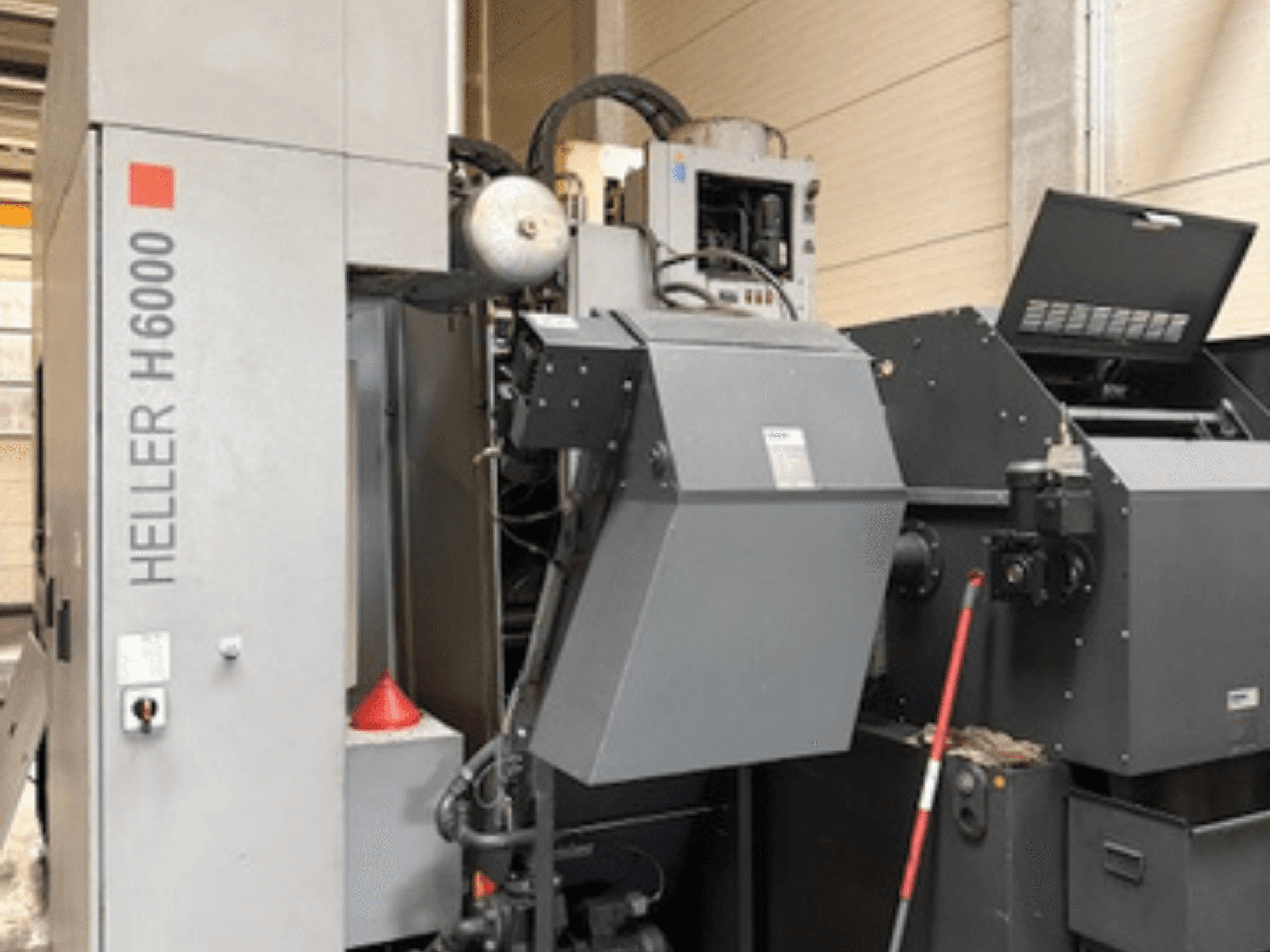

HELLER - H6000DE-MIL-HEL-2011-00005

- Ore di funzionamento (Betriebsstunden): 77.128 h

- Tempo di funzionamento effettivo (Nutzlaufzeit): 57.997 h

- Unità di controllo: SIEMENS 840D solution line

- Corsa dell'asse X: 1.000 mm

- Corsa dell'asse Y: 1.000 mm

- Corsa dell'asse Z: 1.000 mm

- Velocità di traslazione rapida: 50.000 mm/min

- Velocità di avanzamento: 1 - 50.000 mm/min

- Accelerazione: 5 m/s²

- Massa massima ammissibile di serraggio: 1.000 kg (1.400 kg)

- Tempo di cambio pallet: 13 s

- Cambiapallet: 2 alloggiamenti per pallet

- Dimensioni del pallet: 630 x 630 mm (2 unità nella macchina base + 1 pallet aggiuntivo)

- Diametro del pezzo: 900 mm (1.290 mm)

- Altezza del pezzo: 1.200 mm

- Unità di lavoro: PC 100 PowerCutting

- Gamma di velocità: 8.000 giri/min

- Potenza massima di azionamento (S6-40%): 43 kW

- Coppia massima (S6-40%): 822 Nm

- Tavola portapezzo: tavola rotante a controllo numerico, con indicizzazione 360.000 x 0,001°

- Stazione di posizionamento del pezzo: pallet ruotabile manualmente di 4 x 90°

- Serraggio del pezzo: meccanico (include interfaccia a 5 posizioni, pressione idraulica 60 bar)

- Attacco utensile: HSK 100 A (DIN 69 893)

- Magazzino utensili: a catena con 50 alloggiamenti

- Diametro massimo dell’utensile (tutti gli alloggiamenti occupati): 112 mm

- Diametro massimo dell'utensile (slot liberi adiacenti): 280 mm

- Lunghezza massima dell'utensile: 600 mm

- Tempo minimo tra un truciolo e l'altro (t2,3 secondo VDI 2852): 4,2 s

- Gestione del refrigerante e dei trucioli: trasportatore a nastro raschiatore KNOLL per la lavorazione a umido, sistema di depurazione del refrigerante con filtro a nastro di carta KNOLL KF 400 (alimentazione interna del refrigerante a 70 bar / IKZ), lavaggio dell’area di lavoro, vaschetta di raccolta gocce, dispositivo di soffiaggio per la finestra

- Monitoraggio utensili e accessori: controllo rapido della rottura della punta, dispositivo di pulizia del gambo dell’utensile con caricatore a catena, monitoraggio degli utensili integrato nel processo + monitoraggio della protezione anticollisione, unità portatile con volantino (Bedienhandgerät) con interfaccia

- Parametri elettrici: 400 V, 50 Hz, corrente nominale 87 A
